Краткое описание:
Назначение реле времени УТ24:
Микропроцессорное реле времени УТ24 используется в качестве программного автомата для управления синтезом веществ, сушильными, гальваническими и другими сложными технологическими процессами.
Позволяет организовать запуск и остановку оборудования, контролировать до 30 различных временных процессов.

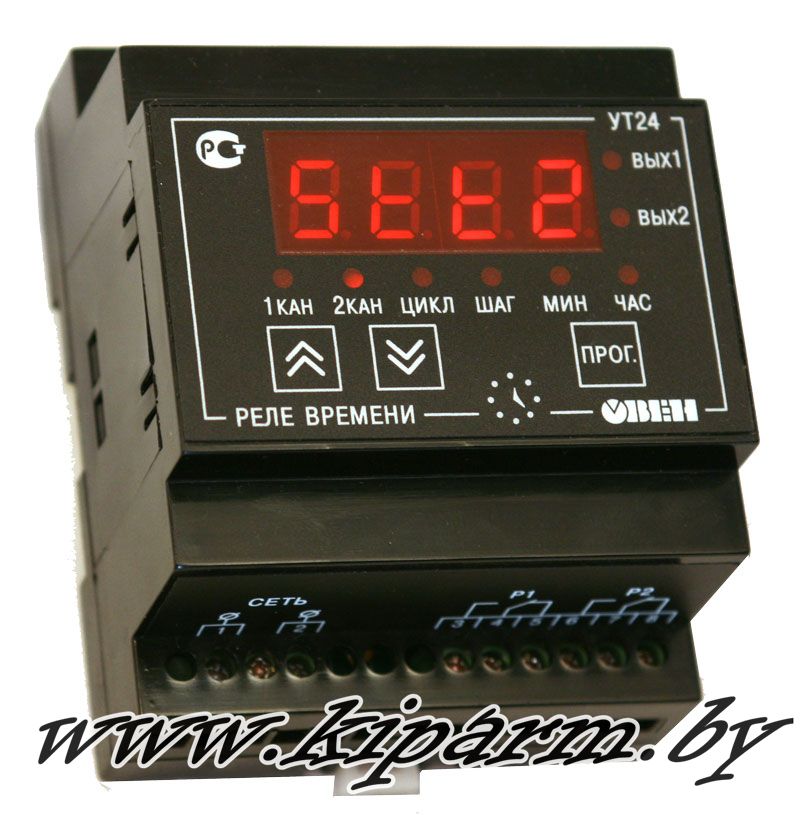

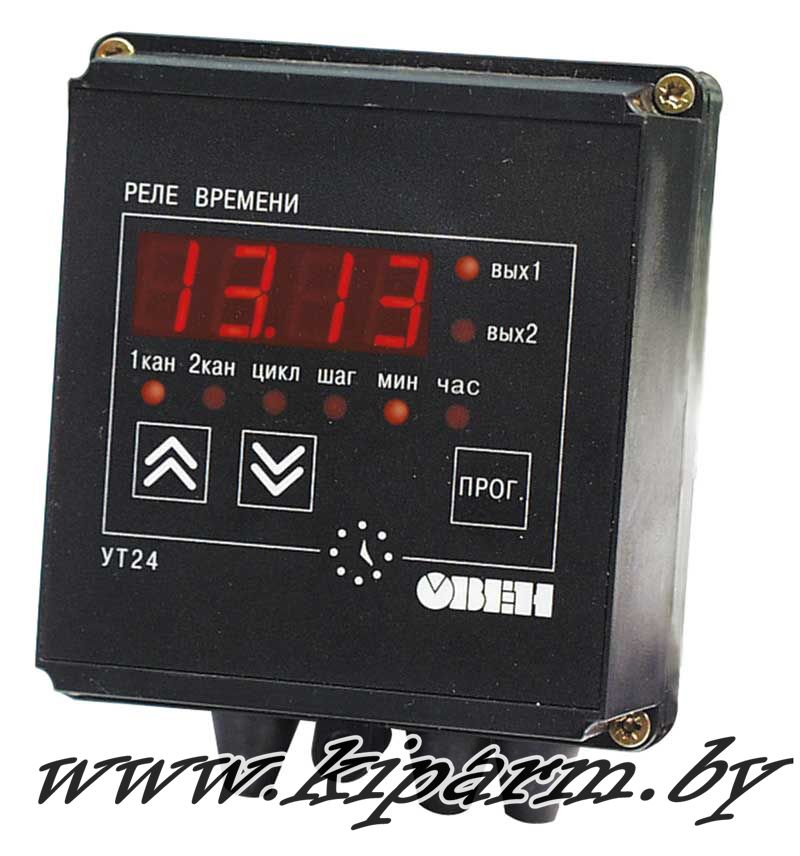

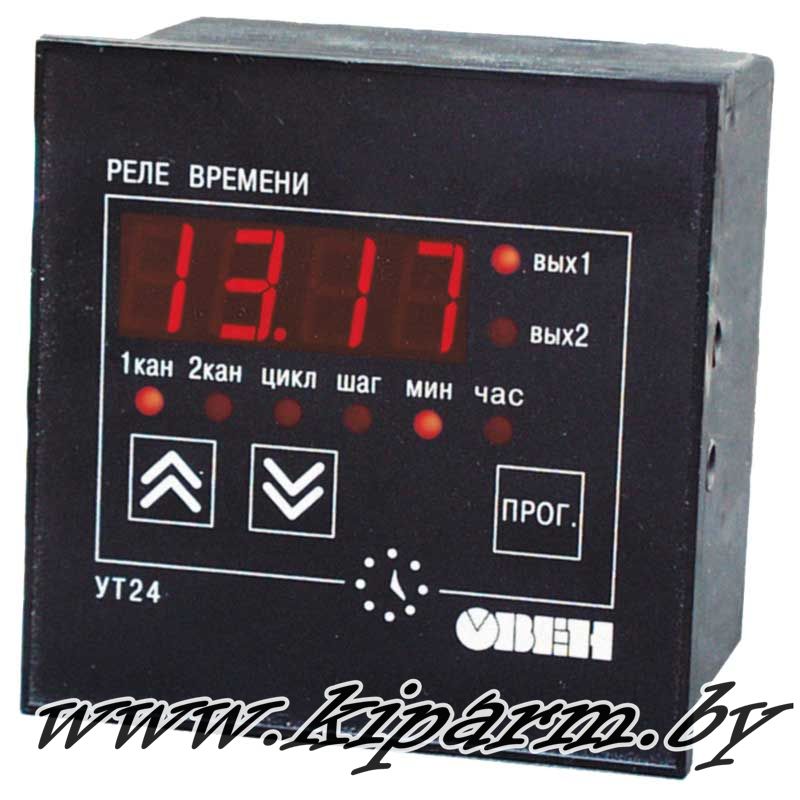

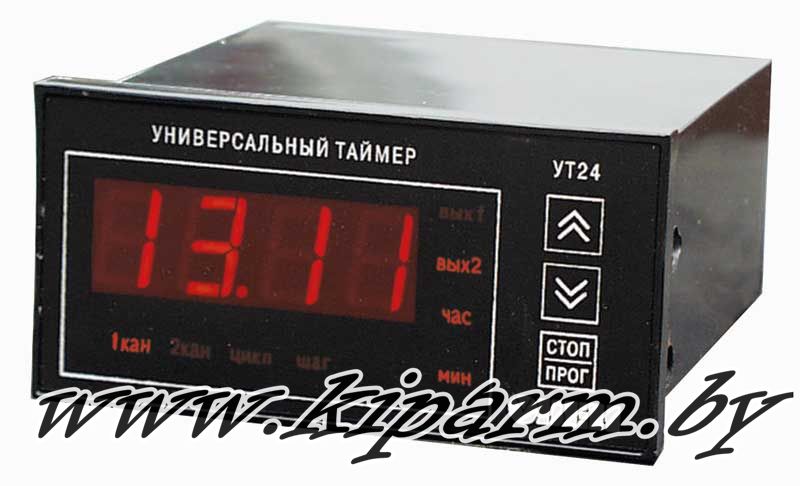

Прибор выпускается в корпусах 4-х типов: настенном Н и щитовых Щ1 Щ2 и в Din-реечный.
Функциональные возможности реле времени ОВЕН УТ24:
- ДВА НЕЗАВИСИМЫХ ТАЙМЕРА для формирования двух независимых программ управления исполнительными механизмами
- ДВЕ ПРОГРАММЫ ИЗ КОНЕЧНОГО ИЛИ БЕСКОНЕЧНОГО ЧИСЛА ЦИКЛОВ по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма)
- ШЕСТЬ РЕЖИМОВ ПЕРЕЗАПУСКА ТАЙМЕРОВ
- ПОДКЛЮЧЕНИЕ ТРЕХ ВНЕШНИХ УСТРОЙСТВ для запуска, остановки, временной блокировки или сброса программы таймера
- ИНДИКАЦИЯ ВРЕМЕНИ, ЧИСЛА ЦИКЛОВ ИЛИ ЧИСЛА ШАГОВ, оставшихся до окончания программы
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ТЕКУЩИХ ЗНАЧЕНИЙ ПАРАМЕТРОВ ПРОГРАММЫ при отключении питания
- ЗАЩИТА ПАРАМЕТРОВ от несанкционированного доступа
Технические характеристики:
|
Напряжение питания
|
130...265 В перем. тока
80...310 В пост. тока
|
|
Количество входов управления
|
3
|
|
Напряж. низкого (активного) уровня на входах
|
0...0,8 В
|
|
Напряжение высокого уровня на входах
|
2,4...30 В
|
|
Максимально допустимый ток нагрузки
|
|
|
– электромагнитных реле
|
8 А (220 В и cos φ> 0,4)
|
|
– транзисторных оптопар
|
0,2 А (+50 В)
|
|
– оптосимисторов
|
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
|
|
– дублирующего выхода второго канала
|
30 мА при +30 В
|
|
Количество таймеров
|
2
|
|
Длительность временных интервалов
|
0...99 ч 59 мин 59,9 с
|
|
Дискретность установки длительности временных интервалов
|
0,1 с
|
|
Количество программируемых шагов в цикле
|
до 30
|
|
Количество циклов в программе или бесконечное
|
от 1 до 9999
|
|
Время задержки начала выполн. программы
|
0...9 ч 59 мин 59,9 с
|
|
Типы корпусов
|
Н, Щ1, Щ2
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
+1...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при 25 °С)
|
не более 80 %
|

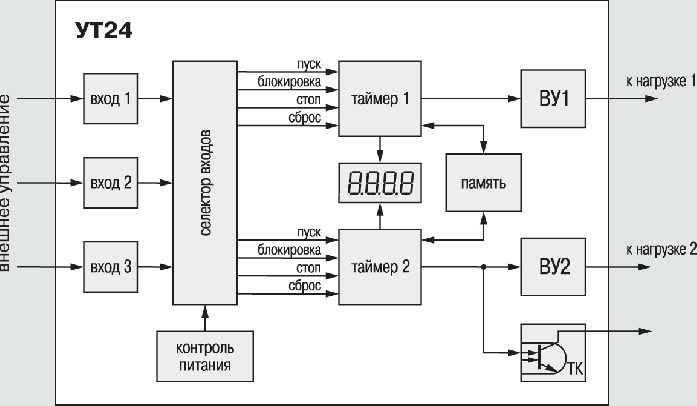

Функциональная схема прибора:
Выходные устройства для управления исполнительными механизмами:
В УТ24 устанавливаются два однотипных выходных устройства (ВУ1 и ВУ2):
- э/м реле 8 А 220 В;
- оптотранзисторные ключи 200 мА 50 В;
- оптосимисторы 50 мА 300 В.
Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. Сигнал с выхода 2-го таймера дублируется транзисторной оптопарой с открытым коллектором.
Таймеры. Программа управления исполнительными механизмами:
УТ24 включает в себя два независимых таймера, для каждого из которых можно задать свою программу.
Программа представляет собой повторяющуюся заданное число раз последовательность импульсов (циклов). Пользователь может задать как ограниченное количество повторов от 1 до 9999, так и бесконечное.
Цикл состоит из набора шагов. Для каждого шага задается длительность импульса и длительность паузы (т. е. время включения и выключения ВУ). Цикл может содержать от 1 до 30 шагов.
 |

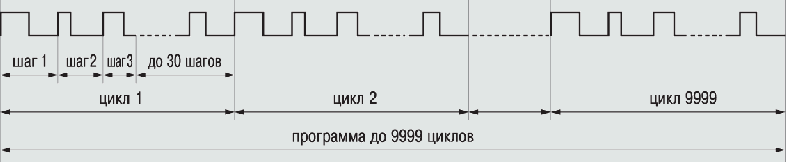

| Временная диаграмма включения-выключения выходного устройства по программе, заданной для таймера |
|
Запуск и перезапуск таймеров:
Таймеры могут запускаться автоматически (с задержкой или без нее) или с помощью внешних сигналов. По окончании выполнения программы таймеры могут:
- останавливаться в ожидании внешней команды;
- перезапускаться совместно;
- запускать друг друга по очереди в различных комбинациях.
В УТ24 существует 6 режимов перезапуска таймеров:
|
|
|

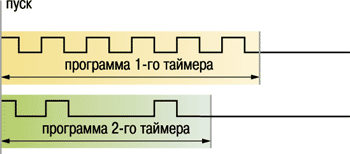

Режим 1.
По окончании выполнения программы каждый таймер ожидает поступления внешнего сигнала.
|
|
|
|

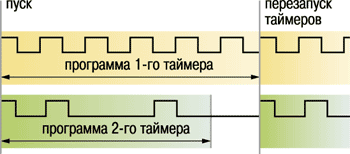

Режим 2.
По окончании выполнения программы 1-м таймером запускаются оба таймера.
|
|
|
|

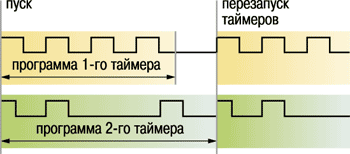

Режим 3.
По окончании выполнения программы 2-м таймером запускаются оба таймера.
|
|
|
|

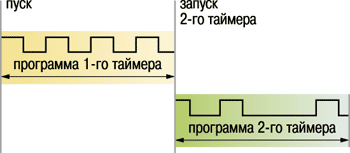

Режим 4.
По окончании выполнения программы 1-м таймером происходит запуск (перезапуск) 2-го таймера.
|
|
|
|

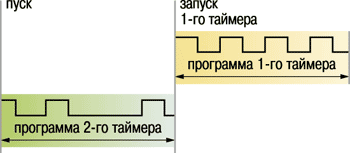

Режим 5.
По окончании выполнения программы 2-м таймером происходит запуск (перезапуск) 1-го таймера.
|
|
|
|

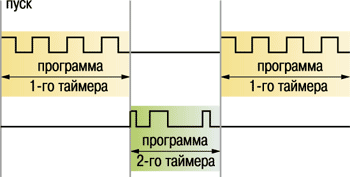

Режим 6.
Поочередный запуск (перезапуск) таймеров:
по окончании работы 1-го таймера запустится 2-й таймер, а по окончании работы 2-го таймера запустится 1-й таймер.
|
|
Входы для внешнего управления таймерами:
УТ24 имеет 3 входа для подключения внешних сигналов управления таймерами. Ко входам могут быть подключены:
- элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
- бесконтактные оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа; для питания датчиков на клеммник прибора выведено напряжение питания +24...30 В;
- другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В.
Распределение входных управляющих сигналов между таймерами:
Селектор входов распределяет 3 внешних входных сигнала между таймерами в виде 4-х сигналов управления «Пуск», «Стоп», «Блокировка» и «Сброс». УТ24 позволяет задать 7 возможных комбинаций «входы – управляющие сигналы» (состояний селектора входов).
Внешние сигналы управления таймерами:
- Импульс «Пуск» запускает выполнение программы с начала или с места остановки.
- Активный уровень «Стоп» останавливает таймер. Возобновление выполнения программы осуществляется с места остановки при поступлении сигнала «Пуск» и при отсутствии активного уровня «Стоп».
- Активный уровень «Блокировка» останавливает выполнение программы на время его наличия. После его снятия программа возобновляет работу с места остановки.
- Импульс «Сброс» прекращает выполнение программы и возвращает ее в начало.
Контроль напряжения питания:
При «аварийном» пропадании напряжения питания или его «провале» ниже минимального уровня текущие значения параметров выполняемой программы заносятся в энергонезависимую память прибора. После восстановления нормального уровня питающего напряжения прибор включается и сохраненные значения извлекаются из памяти.
Функцию контроля питания пользователь при желании может отключить.

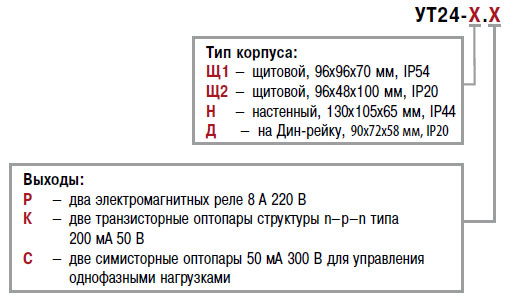

Пример оформления модификации при заказе:
Модификации:
Позиции:
Стандартные позиции (со склада):
УТ24-Д.Р
УТ24-Н.Р
УТ24-Щ1.Р
УТ24-Щ2.Р
Позиции на заказ (срок поставки от 2 недель):
УТ24-Д.К
УТ24-Д.С
УТ24-Н.К
УТ24-Н.С
УТ24-Щ1.К
УТ24-Щ1.С
УТ24-Щ2.К
УТ24-Щ2.С
Сроки поставки: в наличии
◄
