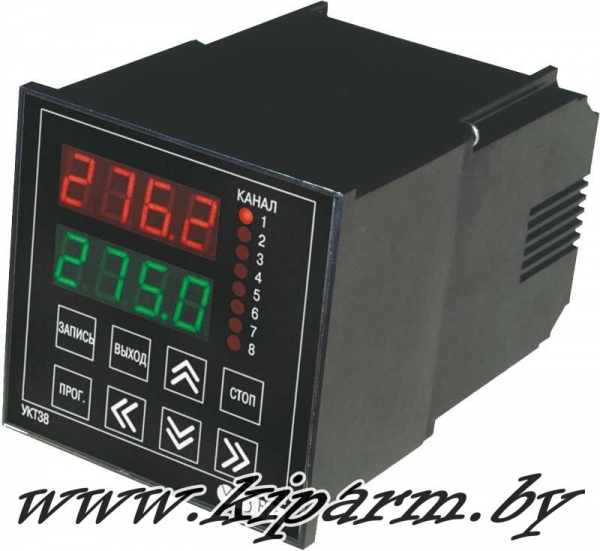

ОВЕН УКТ38-В / Устройство контроля температуры восьмиканальное со встроенным барьером искрозащиты.
Купить овен укт38-в в Республике Беларусь (РБ). Продажа, цена, стоимость УКТ38-В.01, УКТ38-В.03, УКТ38-В.04 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Краткое описание:
Назначение:
Измеритель восьмиканальный типа УКТ38-В (в далее по тексту "прибор") предназначен для приема и преобразования сигналов, поступающих от работающих с ним датчиков, в значения контролируемых ими физических величин и отображения одного из этих значений (выбранного пользователем) на встроенном цифровом индикаторе. При выходе параметра за предел заданной для него величины (уставки) в любом из каналов контроля прибор формирует сигнал «Авария».
В комплекте с адаптером сети ОВЕН АС2 прибор обеспечивает передачу на персональный компьютер контролируемых значений во всех задействованных каналах контроля, а также заданных для них уставок.
Взрывозащищенность прибора УКТ38-В обеспечивается видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» для внешних цепей по ГОСТ Р51330-10-99 (МЭК 60079-11-99).
Прибор предназначен для установки вне взрывоопасных зон в соответствии с маркировкой взрывозащиты и нормативными документами, регламентирующими применение электрооборудования, связанного по внешним искробезопасным цепям с датчиками, расположенными во взрывоопасной зоне.
Прибор выпускается согласно ТУ 4211-015-46526536-2005 и имеет сертификат соответствия No РОСС RU.ГБ05.В01239
Лицензия Госгортехнадзора на выпуск – 00ИР No 017318 от 26.12.2001 г.
Разрешение Госгортехнадзора на применение NoРРС 04-7770.
Прибор выпускается в щитовом корпусе типа Щ.
Функциональные возможности прибора:
-
- КОНТРОЛЬ ТЕМПЕРАТУРЫ в нескольких зонах одновременно (до 8-ми)
- ВОСЕМЬ ВХОДОВ* для измерения температуры с помощью датчиков:
– термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
– термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
– термопар ТХК(L), ТХА(K).
- АВАРИЙНАЯ СИГНАЛИЗАЦИЯ или отключение установки при:
– выходе любой из контролируемых величин за заданные пределы;
– выходе датчиков из строя.
- БАРЬЕР ИСКРОЗАЩИТЫ для линий связи прибора с датчиками
- ИНДИКАЦИЯ измеренных величин и заданных для них уставок на двух встроенных индикаторах
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
- РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232
* Входы могут быть только однотипными
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

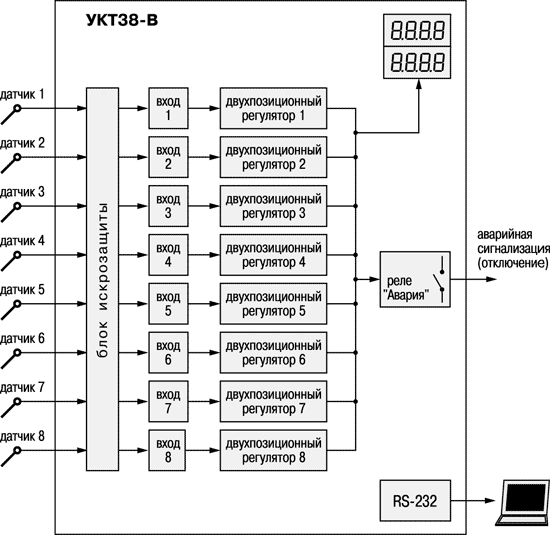

Функциональная схема прибора:
Входы прибора ОВЕН УКТ38-В:
Прибор ОВЕН УКТ38-В имеет 8 входов для подключения измерительных датчиков.
Входы УКТ38-В могут быть только однотипными и выполняются в одной из следующих модификаций:
- 01 для подключения термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
- 03 для подключения термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100;
- 04 для подключения термопар типа ТХК(L) или ТХА(K).
Модификация входов выбирается пользователем при заказе.
Сигнализация или двухпозиционное регулирование:
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
В УКТ38-В возможны 2 типа аварийной сигнализации (2 типа логики срабатывания двухпозиционного регулятора):
- о снижении контролируемого параметра ниже заданной уставки («прямой гистерезис»);
- о превышении контролируемым параметром заданной уставки («обратный гистерезис»).
Тип аварийной сигнализации задается при программировании прибора и является единым для всех восьми каналов контроля температуры.
Для каждого из 8-ми каналов контроля может быть задана своя уставка.
Выходное устройство прибора ОВЕН УКТ38-В:
УКТ38-В имеет одно выходное реле 8 А 220 В для аварийной сигнализации или отключения оборудования.
Выходное реле «Авария» замыкается в случае достижения уставки в любом из каналов.
Технические характеристики:
|
Номинальное напряжение питания
|
220 В 50 Гц
|
|
Допустимое отклонение номинального напряжения
|
–15…+10 %
|
|
Количество входов для подключения датчиков
|
8
|
|
Предел допустимой осн. погрешности измерения входного параметра (без учета погрешн. датчика)
|
±0,5 %
|
|
Время опроса одного входа
|
не более 2 с
|
|
Количество выходных устройств
|
1
|
|
Допустимый ток нагрузки, коммутируемый контактами э/м реле
|
8 А при 220 В
|
|
Тип корпуса
|
щитовой Щ
|
|
Габаритные размеры
|
96х96х180 мм
|
|
Степень защиты корпуса
|
IP20 со стороны передней панели
|
|
Тип интерфейса связи с ЭВМ
|
последовательный, RS-232
|
|
Подключение к ЭВМ
|
через адаптер сети ОВЕН АС2
|
|
Вид взрывозащиты для линий связи
|
«искробезопасная электрическая цепь» уровня «ib»
|
Характеристики измерительных датчиков:
|
Тип датчика
|
Тип входа
|
Диапазон измерений
|
Разрешающая способность
|
|
TCM 50M
|
01
|
–50...+200 °С
|
0,1 °С
|
|
TCП 50П
|
01
|
–80...+750 °С
|
0,1 °С
|
|
ТСМ 100М
|
03
|
–50...+200 °С
|
0,1 °С
|
|
ТСП 100П, Pt100
|
03
|
–80...+750 °С
|
0,1 °С
|
|
ТХК(L)
|
04
|
–50...+750 °С
|
0,1 °С
|
|
ТХА(K)
|
04
|
–50...+1200 °С
|
1 °С
|

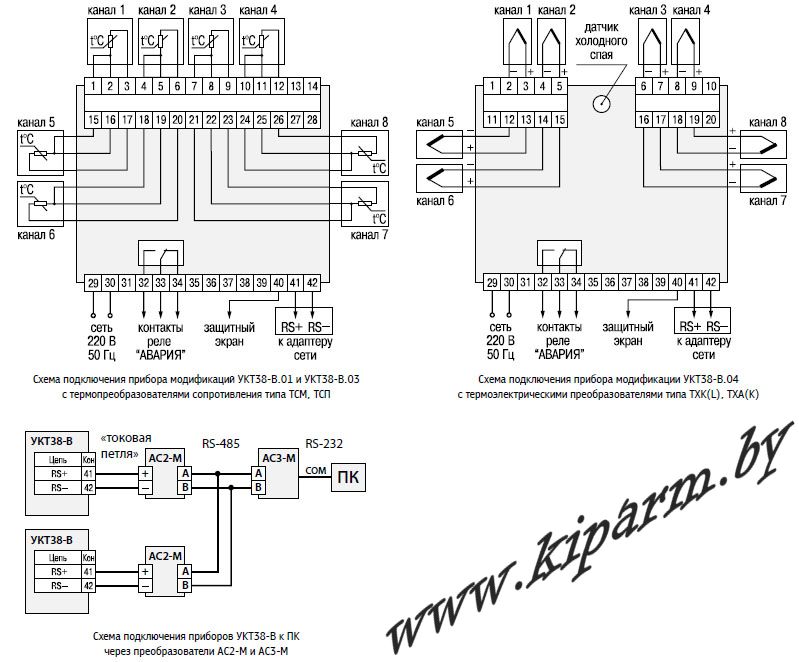

Схемы подключения:

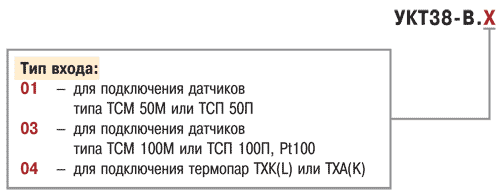

Обозначение при заказе:
Комплектность:
- Прибор УКТ38-В
- Комплект крепежных элементов Щ
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Позиции:
Cтандартные позиции (со склада):
УКТ38-В.01
УКТ38-В.03
Позиции на заказ (срок поставки от 2 недель):
УКТ38-В.04
Сроки поставки: в наличии
◄
