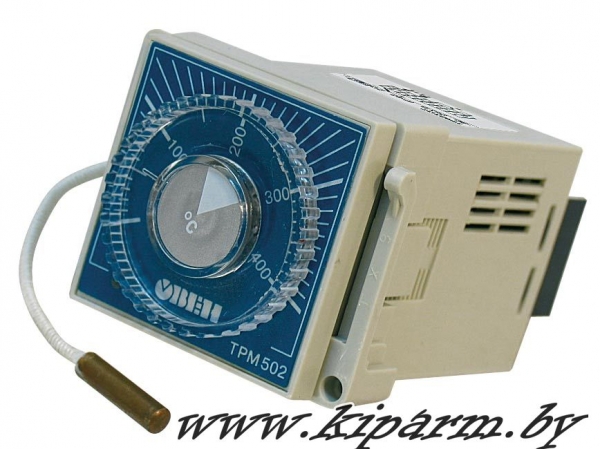

ОВЕН ТРМ502 / Реле-регулятор температуры с термопарой ТХК.
Краткое описание:
Назначение:
ОВЕН ТРМ502 - это простой в эксплуатации и недорогой терморегулятор, который предназначен для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и т. д.
Прибор выпускается в щитовом корпусе 48х48х100 мм, степень защиты со стороны передней панели IP 40.
Функциональные возможности реле-регулятора ОВЕН ТРМ502:
- КОНТРОЛЬ ТЕМПЕРАТУРЫ в диапазоне 0...+400 °С
- ТЕРМОПАРА ТХК – в комплекте поставки
- РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ по двухпозиционному закону
- ПРИБОР НЕ ТРЕБУЕТ НАСТРОЙКИ, кроме задания уставки с помощью ручки на лицевой панели
- КОМПАКТНЫЙ КОРПУС (лицевая панель 48 x 48 мм)
- ВЫСОКАЯ ПОМЕХОУСТОЙЧИВОСТЬ благодаря встроенному импульсному источнику питания

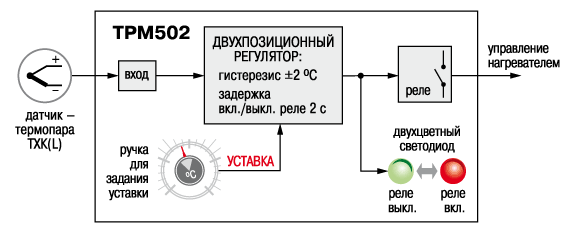

Функциональная схема прибора:
Двухпозиционный регулятор может использоваться для управления нагревателем или для сигнализации о том, что измеренная величина превысила уставку.
Для защиты реле от случайных переключений в приборе заданы фиксированные значения гистерезиса (±2 °С) и задержки включения и выключения реле (2 с).
Технические характеристики:
|
Напряжение питания (пост. или перем. тока)
|
90...245 В
47...63 Гц
|
|
Тип датчика
|
преобразователь термоэлектрический ТХК(L)
|
|
Диапазон рабочих температур датчика
|
0...+400 °С
|
|
Количество встроенных выходных э/м реле
|
1
|
|
Максимальный ток, коммутируемый
контактами реле
|
6 А при 220 В 50 Гц
cos  > 0,4
|
|
Точность задания уставки
|
цена деления шкалы
|
|
Гистерезис двухпозиционного регулятора
|
2 °С
|
|
Тип корпуса
|
щитовой
|
|
Cтепень защиты корпуса
|
IP40 (со стороны передней панели)
IP00 (корпус)
|
|
Габаритные размеры
|
48х48х100 мм
|
Технические характеристики термопары:
|
Тип термопары, входящей в комплект поставки
|
дТПL014-00.20/2
|
|
Исполнение рабочего спая относительно корпуса
|
изолированный
|
|
Диаметр термоэлектрода
|
0,5 мм
|
|
Длина погружаемой части
|
20 мм
|
|
Длина кабельного вывода
|
2 м
|
|
Примечание: по желанию пользователь может использовать термопару ТХК(L) с другими характеристиками.
|
Схема подключения:
Габаритные и присоединительные размеры:

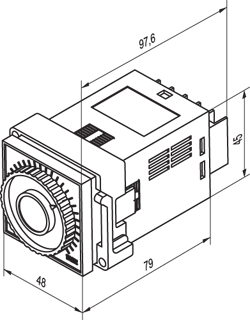

Габаритный чертеж:
Разметка отверстий в лицевой панели щита под крепление нескольких приборов:
Комплектность:
- Прибор ТРМ502
- Комплект крепежных элементов
- Преобразователь термоэлектрический дТПL 014-00.20/2
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Позиции:
Стандартные позиции (со склада):
ТРМ502 купить в Республике Беларусь. Продажа и цена реле-регуляторов температуры в Минске
Сроки поставки: в наличии
◄
