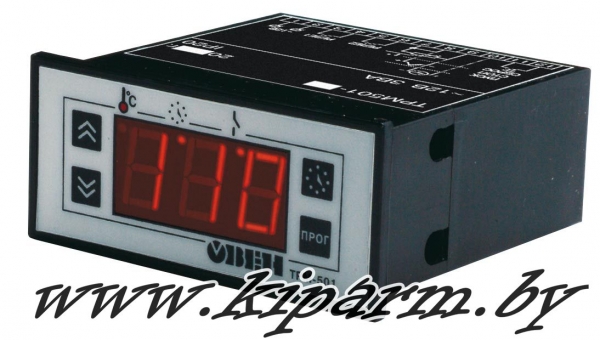

ОВЕН ТРМ 501 / Реле-регулятор с таймером.
Краткое описание:
Назначение реле-регулятора ТРМ 501:
Реле-регулятор ОВЕН ТРМ 501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.
Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.
Функциональные возможности реле-регулятора ОВЕН ТРМ 501:
- ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ или другой физической величины
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения первичных преобразователей широкого спектра
- УПРАВЛЕНИЕ «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
- ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ запуском/остановкой
- ВСТРОЕННЫЙ ТАЙМЕР для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
- ТРИ РЕЖИМА РАБОТЫ регулятора и таймера
- ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ДЛЯ СИГНАЛИЗАЦИИ об аварийной ситуации
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
- ЗАЩИТА УСТАВОК РЕГУЛЯТОРА И ТАЙМЕРА от несанкционированных изменений

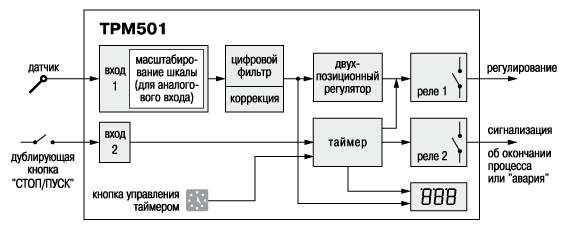

Функциональная схема прибора:
Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.
Три режима работы регулятора и таймера:
- Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
- Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
- Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.

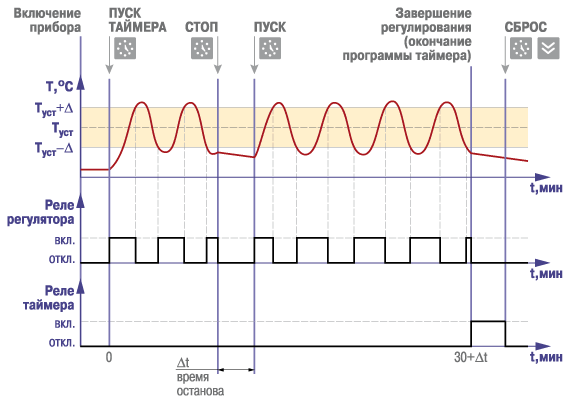

Пример работы:
Реле-регулятор с таймером ОВЕН ТРМ501. Пример работы:
 |
После включения в сеть для запуска таймера необходимо нажать кнопку «ПУСК/СТОП». При этом начнется регулирование.
|
|
Отсчет таймера можно остановить нажатием кнопки «ПУСК/СТОП». Это вызовет паузу в работе регулятора.
|
|
При повторном нажатии кнопки «ПУСК/СТОП» таймер продолжит отсчет, следовательно, продолжится регулирование. |
По умолчанию программа таймера рассчитана на 30 мин. По истечении этого времени регулирование останавливается (реле 1 разомкнуто), реле таймера (реле 2) замыкается. Реле таймера размыкается после его сброса.
Технические характеристики:
Питание:
|
Напряжение питания
|
12 В (постоянного или переменного тока)
|
|
Допустимое отклонение напряжения питания
|
–10 ...+10 %
|
|
Максимально допустимый ток источника питания
|
250 мА
|
Входы:
|
Время опроса входных каналов, не более
|
1 с
|
|
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)
|
±0,5 %
|
|
Входное сопротивление прибора для унифицированного сигнала:
|
|
– тока 0...5 мА, 0...20 мА, 4...20 мА;
|
10 Ом ±0,5 %
|
|
– напряжения 0...100 мВ, 0...50 мВ.
|
не менее 100 кОм
|
|
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")
|
0...0,8 В
|
|
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")
|
2,4...30 В
|
|
Выходное сопротивление устройства внешнего управления таймером
|
не более 1 кОм
|
Выходы:
|
Количество встроенных выходных э/м реле
|
2
|
|
Максимально допустимый ток, коммутируемый контактами э/м реле
|
8 А при 220 В 50 Гц и cos φ > 0,4
|
Таймер:
|
Время работы таймера:
|
|
ТРМ501
|
0...999 мин
|
|
ТРМ501-C
|
0...999 с
|
|
ТРМ501-Д
|
0...99,9 с
|
|
Дискретность времени работы таймера:
|
|
ТРМ501
|
1 мин
|
|
ТРМ501-С
|
1 с
|
|
ТРМ501-Д
|
0,1 с
|
Корпус:
|
Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели
|
щитовой Щ3, 76х34х70 мм, IP54
|
Характеристики измерительных датчиков:
|
Код tin
|
Тип датчика
|
Диапазон измерений
|
Разрешающая способность
|
|
00
|
ТСМ 100М W100=1,426
|
–50...+200 °C
|
1 °C
|
|
01
|
TCM 50M W100=1,426
|
–50...+200 °C
|
1 °C
|
|
02
|
TCП 100П W100=1,385 (Pt100)
|
–99...+650 °C
|
1 °C
|
|
03
|
ТСП 100П W100=1,391
|
–99...+650 °C
|
1 °C
|
|
04
|
ТХК(L)
|
–99...+750 °C
|
1 °C
|
|
05
|
ТХА(K)
|
–99...+999 °C
|
1 °C
|
|
06
|
Напряжение 0…50 мВ
|
0...100 %
|
0,1 %
|
|
07
|
ТСП 50П W100=1,385
|
–99...+650 °C
|
1 °C
|
|
08
|
ТСП 50П W100=1,391
|
–99...+650 °C
|
1 °C
|
|
09
|
TCM 50M W100=1,428
|
–99...+200 °C
|
1 °C
|
|
10
|
Ток 4…20 мА
|
0...100 %
|
0,1 %
|
|
11
|
Ток 0…20 мА
|
0...100 %
|
0,1 %
|
|
12
|
Ток 0…5 мА
|
0...100 %
|
0,1 %
|
|
13
|
Напряжение 0…100 мВ
|
0...100 %
|
0,1 %
|
|
14
|
ТСМ 100М W100=1,428
|
–50...+200 °C
|
1 °C
|
|
15
|
ТСМ гр. 23
|
–50...+200 °C
|
1 °C
|
|
19
|
ТНН(N)
|
–99...+999 °C
|
1 °C
|
|
20
|
ТЖК(J)
|
–99...+900 °C
|
1 °C
|
Устройства, подключаемые к дополнительному (управляющему) входу:
- Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
- Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
- Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА
Схемы подключения:

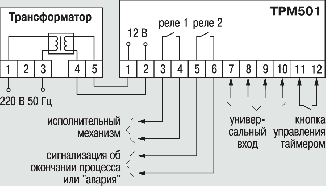

Общая схема подключения ТРМ501:
Схемы подключения измерительных датчиков к универсальному входу:
|
|
|
|
|
| Термопреобразователь сопротивления ТСМ/ТСП, Pt100 |
Термопара ТХК, ТХА, ТНН, ТЖК |
Датчик с выходным сигналом тока 0(4)...20, 0...5 мА |
Датчик с выходным сигналом напряжения 0...50(100) мВ |

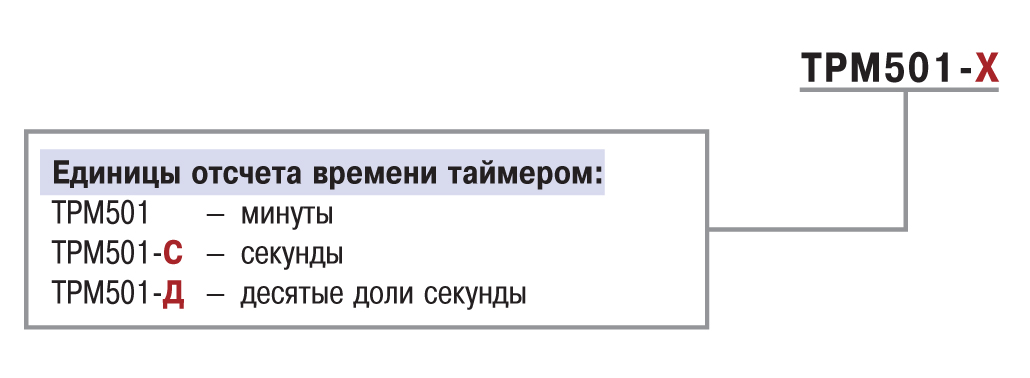

Обозначение модификации при заказе:
Комплектность:
- Прибор ТРМ501
- Трансформатор ТПК-121-К40
- Комплект крепежных элементов Щ
- Паспорт и руководство по эксплуатации
- Гарантийный талон
