ОВЕН ТРМ210 / ПИД-регулятор с интерфейсом RS-485.
Купить трм-210 в Республике Беларусь (РБ). Продажа, цена, стоимость ТРМ210-Н.РР, ТРМ210-Щ1.ИР, ТРМ210-Щ1.РР, ТРМ210-Щ2.ИР, ТРМ210-Щ2.РР, ТРМ210-Щ2.СР в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Краткое описание:
Назначение:
ОВЕН ТРМ210 – ПИД-регулятор температуры, давления или других физических величин, предназначен для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т.п.
Класс точности регулятора 0,5/0,25.

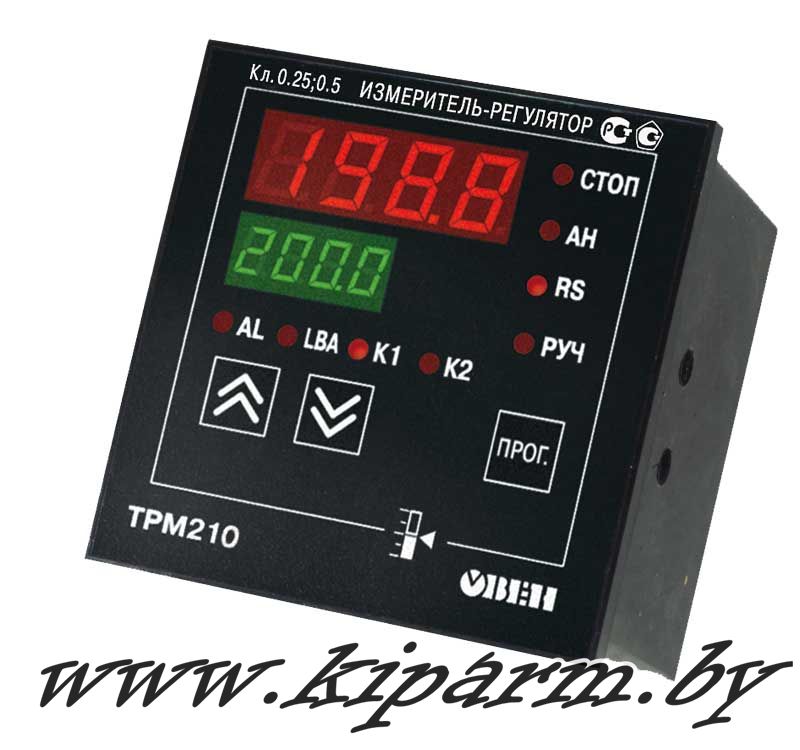

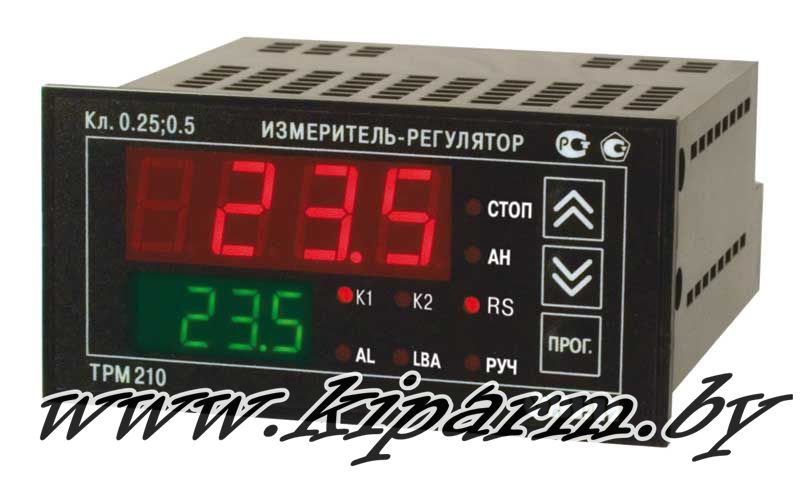

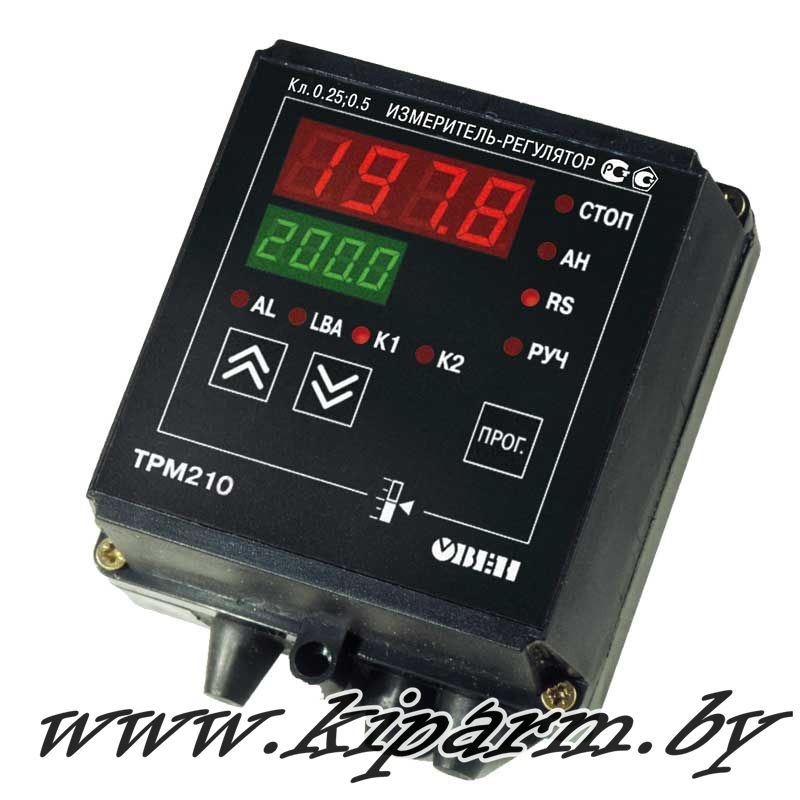

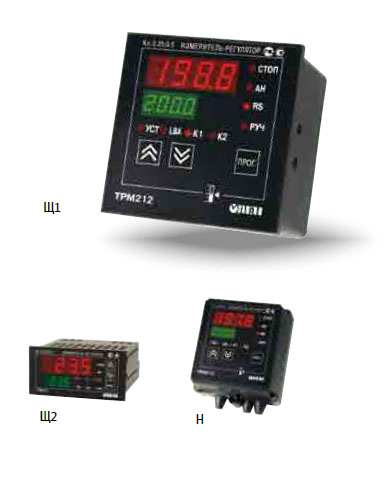

Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1 Щ2.
Функциональные возможности:
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
- АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
- ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2
- СИГНАЛИЗАЦИЯ об аварийной ситуации двух типов:
– о выходе регулируемой величины за заданные пределы;
– об обрыве в цепи регулирования (LBA).
- РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
- БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле
- ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- КОНФИГУРИРОВАНИЕ на ПК или с передней панели прибора
- УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов
Технические характеристики:
Питание:
|
Напряжение питания
|
90…245 В переменного тока
|
|
Частота напряжения питания
|
47...63 Гц
|
Универсальный вход 1:
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа
|
1 с
|
|
Входное сопротивление при подключении источника сигнала
|
|
|
– тока
|
100 Ом ± 0,1 % (при подключении внешнего резистора)
|
|
– напряжения
|
не менее 100 кОм
|
|
Предел допустимой основной погрешности измерения входного параметра
|
±0,5 %
|
|
– при использовании термопреобразователя сопротивления
|
±0,25 %
|
Дополнительный вход 2:
|
Сопротивление внешнего ключа:
|
|
|
– в состоянии «замкнуто»
|
0...1 кОм
|
|
– в состоянии «разомкнуто»
|
более 100 кОм
|
Выходы:
|
Количество выходных устройств
|
2
|
Интерфейс связи:
|
Тип интерфейса
|
RS-485
|
|
Скорость передачи данных
|
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
|
Корпус:
|
Габаритные размеры и степень защиты корпуса:
|
|
|
Щитовой Щ1
|
96х96х70 мм, IP54*
|
|
Щитовой Щ2
|
96х48х100 мм, IP54*
|
|
Настенный Н
|
130х105х65 мм, IP44
|
|
* со стороны передней панели
|
Характеристики выходных устройств:
|
Обозн.
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
1 А (ПИД-регулирование)
8 А (сигнализация)
при 220 В 50...60 Гц, cos  > 0,4 или 30 В пост. тока
|
|
К
|
транзисторная оптопара структуры n–p–n типа
|
200 мА при 50 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм, напряжение питания 15...32 В
|
|
Т
|
выход для управления
твердотельным реле
|
выходное напряжение 4...6 В
максимальный выходной ток 50 мА
|
Характеристики измерительных датчиков:
|
Код in-t
|
Тип датчика
|
Диапазон измерений
|
|
r385
|
ТСП50 W100 = 1.385
|
–200…+750 °С
|
|
r.385
|
ТСП100 W100 = 1.385 (Pt 100)
|
–200…+750 °С
|
|
r391
|
ТСП50 W100 = 1.391
|
–200…+750 °С
|
|
r.391
|
ТСП100 W100 = 1.391
|
–200…+750 °С
|
|
r-21
|
ТСП гр. 21 (R0=46 Oм, W100 = 1.391)
|
–200…+750 °С
|
|
r426
|
ТСМ50 W100 = 1.426
|
–50…+200 °С
|
|
r.426
|
ТСМ100 W100 = 1.426
|
–50…+200 °С
|
|
r-23
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)
|
–50…+200 °С
|
|
r428
|
ТСМ50 W100 = 1.428
|
–190…+200 °С
|
|
r.428
|
ТСМ100 W100 = 1.428
|
–190…+200 °С
|
|
E_A1
|
термопара ТВР (А-1)
|
0…+2500 °С
|
|
E_A2
|
термопара ТВР (А-2)
|
0…+1800 °C
|
|
E_A3
|
термопара ТВР (А-3)
|
0…+1800 °C
|
|
E_ _b
|
термопара ТПР (В)
|
+200…+1800 °C
|
|
E_ _J
|
термопара ТЖК (J)
|
–200…+1200 °С
|
|
E_ _K
|
термопара ТХА (K)
|
–200…+1300 °С
|
|
E_ _L
|
термопара ТХК (L)
|
–200…+800 °С
|
|
E_ _n
|
термопара ТНН (N)
|
–200…+1300 °С
|
|
E_ _r
|
термопара ТПП (R)
|
0…+1750 °C
|
|
E_ _S
|
термопара ТПП (S)
|
0…+1750 °C
|
|
E_ _t
|
термопара ТМК (Т)
|
–200…+400 °C
|
|
i 0_5
|
ток 0…5 мА
|
0…100 %
|
|
i 0.20
|
ток 0…20 мA
|
0…100 %
|
|
i 4.20
|
ток 4…20 мА
|
0…100 %
|
|
U-50
|
напряжение –50…+50 мВ
|
0…100 %
|
|
U0_1
|
напряжение 0…1 В
|
0…100 %
|
Условия эксплуатации:
|
Температура воздуха, окружающего корпус прибора
|
+1…+50 °C
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при 35 °C)
|
30...80 %
|

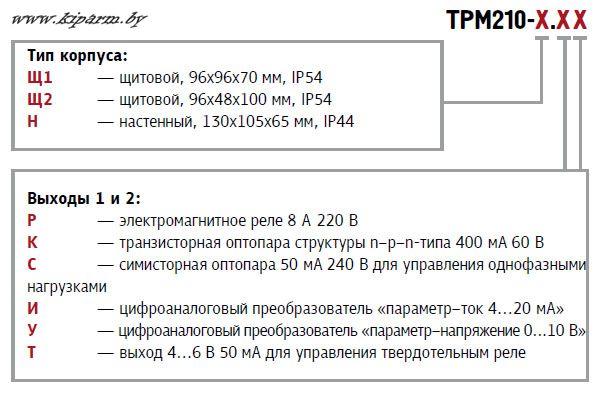

Карта заказа:
Комплектность:
- Прибор ТРМ210
- Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Позиции:
стандартные позиции:
ТРМ210-Н.РР
ТРМ210-Щ1.ИР
ТРМ210-Щ1.РР
ТРМ210-Щ2.ИР
ТРМ210-Щ2.РР
ТРМ210-Щ2.СР
позиции на заказ (срок поставки от 3 недель):
ТРМ210-Н.ИИ
ТРМ210-Н.ИР
ТРМ210-Н.ИС
ТРМ210-Н.КИ
ТРМ210-Н.КК
ТРМ210-Н.КР
ТРМ210-Н.РИ
ТРМ210-Н.РК
ТРМ210-Н.РТ
ТРМ210-Н.РУ
ТРМ210-Н.СИ
ТРМ210-Н.СР
ТРМ210-Н.СС
ТРМ210-Н.СТ
ТРМ210-Н.ТИ
ТРМ210-Н.ТР
ТРМ210-Н.ТС
ТРМ210-Н.ТТ
ТРМ210-Н.УР
ТРМ210-Н.УТ
ТРМ210-Н.УУ
ТРМ210-Щ1.ИИ
ТРМ210-Щ1.ИК
ТРМ210-Щ1.ИТ
ТРМ210-Щ1.ИУ
ТРМ210-Щ1.КИ
ТРМ210-Щ1.КК
ТРМ210-Щ1.КР
ТРМ210-Щ1.КТ
ТРМ210-Щ1.КУ
ТРМ210-Щ1.РИ
ТРМ210-Щ1.РС
ТРМ210-Щ1.РТ
ТРМ210-Щ1.РУ
ТРМ210-Щ1.СИ
ТРМ210-Щ1.СК
ТРМ210-Щ1.СР
ТРМ210-Щ1.СС
ТРМ210-Щ1.СТ
ТРМ210-Щ1.СУ
ТРМ210-Щ1.ТИ
ТРМ210-Щ1.ТР
ТРМ210-Щ1.ТС
ТРМ210-Щ1.ТТ
ТРМ210-Щ1.ТУ
ТРМ210-Щ1.УИ
ТРМ210-Щ1.УР
ТРМ210-Щ1.УС
ТРМ210-Щ1.УТ
ТРМ210-Щ1.УУ
ТРМ210-Щ2.ИИ
ТРМ210-Щ2.ИК
ТРМ210-Щ2.ИС
ТРМ210-Щ2.ИТ
ТРМ210-Щ2.ИУ
ТРМ210-Щ2.КИ
ТРМ210-Щ2.КК
ТРМ210-Щ2.КР
ТРМ210-Щ2.КС
ТРМ210-Щ2.РИ
ТРМ210-Щ2.РК
ТРМ210-Щ2.РС
ТРМ210-Щ2.РТ
ТРМ210-Щ2.РУ
ТРМ210-Щ2.СИ
ТРМ210-Щ2.СК
ТРМ210-Щ2.СС
ТРМ210-Щ2.СТ
ТРМ210-Щ2.СУ
ТРМ210-Щ2.ТИ
ТРМ210-Щ2.ТК
ТРМ210-Щ2.ТР
ТРМ210-Щ2.ТТ
ТРМ210-Щ2.ТУ
ТРМ210-Щ2.УИ
ТРМ210-Щ2.УК
ТРМ210-Щ2.УР
ТРМ210-Щ2.УС
ТРМ210-Щ2.УТ
ТРМ210-Щ2.УУ
Сроки поставки: в наличии
