ОВЕН ТРМ200 / Измеритель двухканальный с RS-485

ОВЕН ТРМ200 / Измеритель двухканальный с RS-485.


Продажа, цена, стоимость трм 200.н, трм 200.щ1, трм 200.щ2 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Краткое описание:

Назначение измерительного прибора ОВЕН ТРМ200:

Прибор ОВЕН ТРМ200 (аналог ОВЕН ТРМ0 с интерфейсом RS-485) – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

Измерительный прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Функциональные возможности прибора ОВЕН ТРМ200:

  • Измеритель ОВЕН ТРМ 200имеет два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров). Входы обеспечивают возможность подключения датчиков разных типов
  • Измеритель ОВЕН ТРМ 200 имеет функции ЦИФРОВОЙ ФИЛЬТРАЦИИ И КОРРЕКЦИИ ВХОДНОГО СИГНАЛА, а также масштабирования шкалы для аналогового входа
  • ВЫЧИСЛЕНИЕ РАЗНОСТИ измеряемых величин
  • ИНДИКАЦИЯ текущих значений измеренных величин и их разности на двух встроенных 4-х разрядных светодиодных цифровых индикаторах
  • ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для измерения мгновенного расхода)
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН, Modbus ASCII/RTU*)
  • В измерительном приборе предусмотрены различные УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов
  • КОНФИГУРИРОВАНИЕ измерителя-регулятора осуществляется на ПК или с лицевой панели прибора
    * Оговаривается при заказе

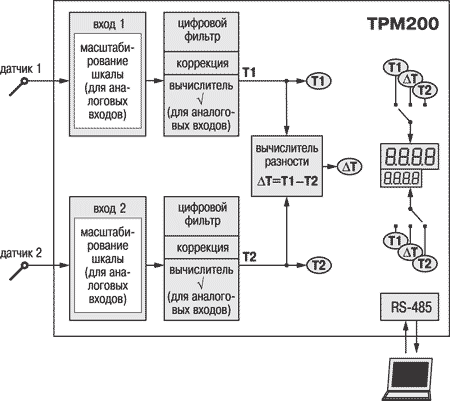

Функциональная схема прибора:

ТРМ200. Функциональная схема прибора
Интерфейс RS-485:

В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

Интерфейс RS-485 позволяет:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.

При интеграции ТРМ200 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Технические характеристики:

Питание:

Напряжение питания

90…245 В переменного тока

Частота напряжения питания

47...63 Гц

Универсальные входы:

Количество универсальных входов

2

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа

1 с

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

 Предел допустимой основной погрешности:

– при использовании термопреобразователя сопротивления

±0,5 %

– для остальных видов сигналов

±0,25 %

Интерфейс связи:

Тип интерфейса

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля

экранированная витая пара

Корпус:

Габаритные размеры и степень защиты корпуса

Щитовой Щ1

96х96х70 мм, IP54*

Щитовой Щ2

96х48х100 мм, IP54*

Щитовой Н

130х105х65 мм, IP44

* со стороны передней панели

Характеристики измерительных датчиков:

Код in.t1(2)

Тип датчика

Диапазон измерений

r385

ТСП 50П W100 = 1.385

–200…+750 °С

r.385

ТСП 100П W100 = 1.385 (Pt 100)

–200…+750 °С

r391

ТСП 50П W100 = 1.391

–200…+750 °С

r.391

ТСП 100П W100 = 1.391

–200…+750 °С

r-21

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200…+750 °С

r426

ТСМ 50М W100 = 1.426

–50…+200 °С

r.426

ТСМ 100М W100 = 1.426

–50…+200 °С

r-23

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

r428

ТСМ 50М W100 = 1.428

–190…+200 °С

r.428

ТСМ 100М W100 = 1.428

–190…+200 °С

E_A1

термопара ТВР (А-1)

0…+2500 °С

E_A2

термопара ТВР (А-2)

0…+1800 °C

E_A3

термопара ТВР (А-3)

0…+1800 °C

E_ _b

термопара ТПР (В)

+200…+1800 °C

E_ _J

термопара ТЖК (J)

–200…+1200 °С

E_ _K

термопара ТХА (K)

–200…+1300 °С

E_ _L

термопара ТХК (L)

–200…+800 °С

E_ _n

термопара ТНН (N)

–200…+1300 °С

E_ _r

термопара ТПП (R)

0…+1750 °C

E_ _S

термопара ТПП (S)

0…+1750 °C

E_ _t

термопара ТМК (Т)

–200…+400 °C

i 0_5

ток 0…5 мА

0…100 %

i 0.20

ток 0…20 мA

0…100 %

i 4.20

ток 4…20 мА

0…100 %

U-50

напряжение –50…+50 мВ

0…100 %

U0_1

напряжение 0…1 В

0…100 %

Схемы подключения:

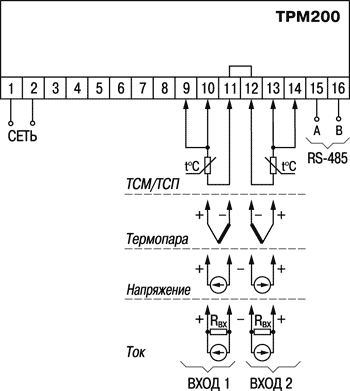

Измеритель двухканальный с RS-485 ОВЕН ТРМ200. Схема подключения:

Измеритель двухканальный с RS-485 ОВЕН ТРМ200. Схема подключения

Обозначение при заказе:

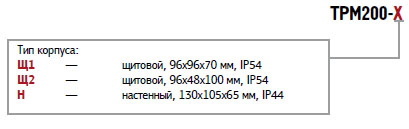

ТРМ200. Шифр обозначений при заказе

Вид модификаций:

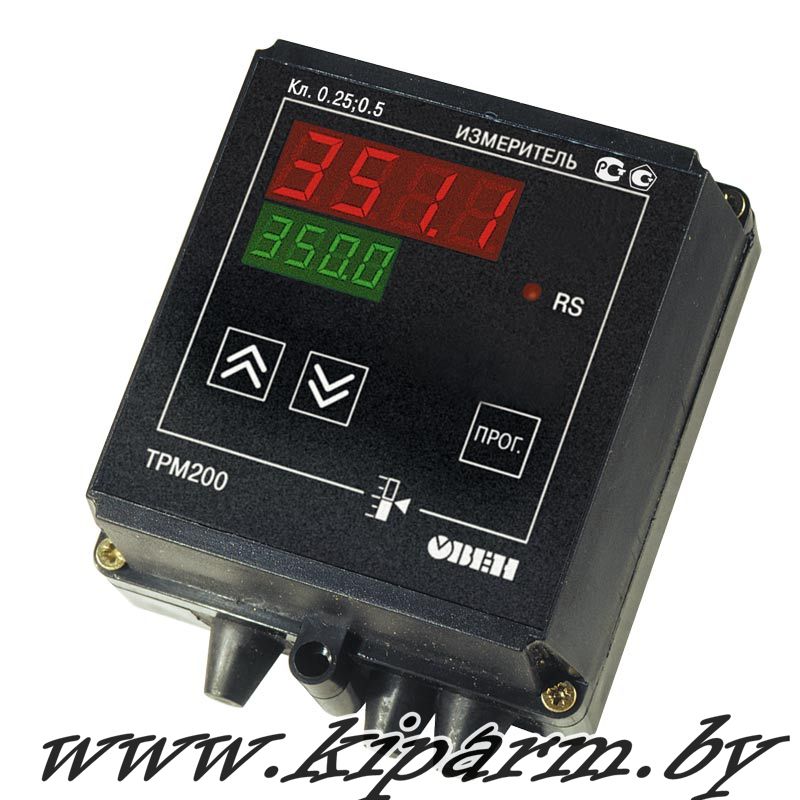

ТРМ200.Н (настенный)

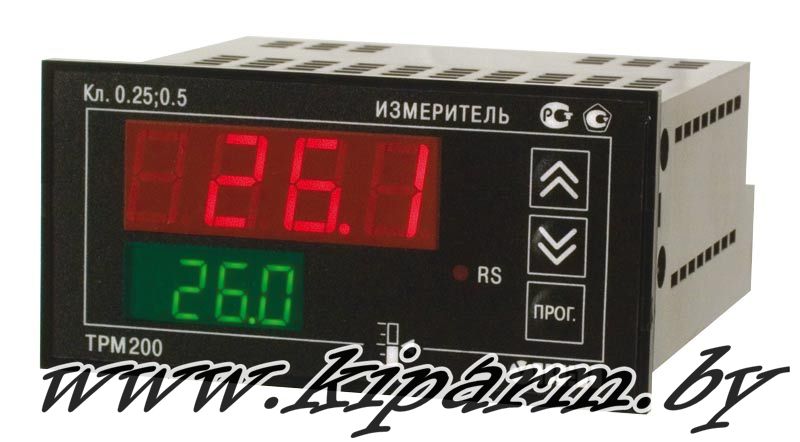

ТРМ200.Щ2 (щитовой)

Комплектность:

  1. Прибор ТРМ200.
  2. Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса).
  3. Паспорт и руководство по эксплуатации.
  4. Гарантийный талон.

Позиции:

стандартные позиции:
ТРМ200-Н купить в минске, цена в Республике Беларусь
ТРМ200-Щ1
ТРМ200-Щ2




Сроки поставки: в наличии
В государственном реестре средств измерений РБ: Да
