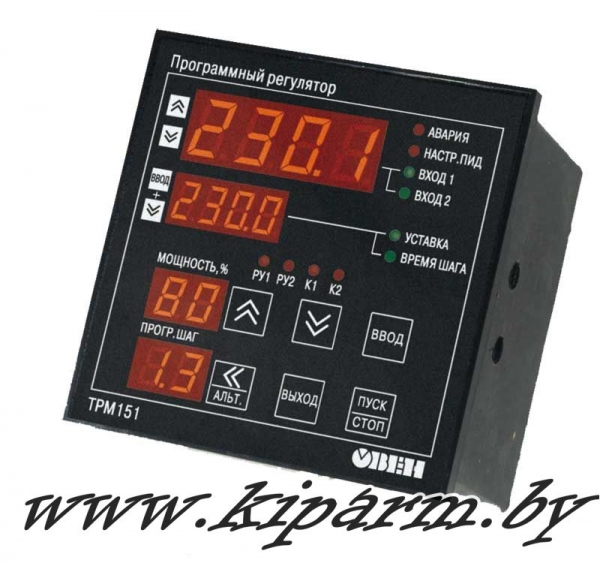

ОВЕН ТРМ151 / Универсальный двухканальный программный ПИД-регулятор

ОВЕН ТРМ151 / Универсальный двухканальный программный ПИД-регулятор.


Купить двухканальный программный ПИД-регулятор ТРМ151-Щ1, ТРМ151-Н в Республике Беларусь (РБ) от компании приборинвест. Продажа, цена, стоимостьТРМ151-Н.РР.01, ТРМ151-Н.РР.03, ТРМ151-Щ1.ИР.05, ТРМ151-Щ1.КК.03, ТРМ151-Щ1.РР.01, ТРМ151-Щ1.РР.03, ТРМ151-Щ1.РР.06, ТРМ151-Щ1.СС.01 в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение прибора:

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151, предлагаемый к поставке компанией ПриборИнвест, применяется для создания систем управления различного уровня сложности – от контуров локального регулирования до комплексных систем управления объектами с интеграцией в АСУ. Прибор выпускается в 2х типах корпусов - настенном - Н и щитовом - Щ1.

Отраслевые применения:

Машиностроение и металлообработка [в автоматизированной системе термообработки электродов],
Деревообрабатывающая промышленность [В шкафах управления для пропарочных ванн при изготовлении шпона; при автоматизации процесса сушки древесины],
Пищевая промышленность [Для автоматизации процесса копчения в камерах изготовления различных продуктов],
ЖКХ [Для управления противообледенительной системой обогрева водосточных желобов],
Металлургия [Автоматизация управления электрическими печами].

Функциональные возможности:

  • ОДИН ИЛИ ДВА КАНАЛА программного пошагового регулирования
  • ДВА ВСТРОЕННЫХ УНИВЕРСАЛЬНЫХ ВХОДА И ДВА ВЫХОДА
  • ПРОГРАММНОЕ УПРАВЛЕНИЕ РАЗЛИЧНЫМИ ИСПОЛНИТЕЛЬНЫМИ МЕХАНИЗМАМИ:
    – 2-х позиционными (ТЭНы, двигатели);
    – 3-х позиционными (задвижки, краны);
    – дополнительными устройствами (заслонки, жалюзи, дымо- или парогенераторы и т.п.).
  • АВТОНАСТРОЙКА ПИД-РЕГУЛЯТОРОВ по современному эффективному алгоритму
  • РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходной мощностью регулятора
  • ЛИНЕЙКА СТАНДАРТНЫХ МОДИФИКАЦИЙ для наиболее распространенных технологических процессов
  • ШИРОКИЕ ВОЗМОЖНОСТИ КОНФИГУРИРОВАНИЯ с ЭВМ или с передней панели прибора:
    – различные уровни доступа для оператора, технолога и наладчика системы;
    – для каждой стандартной модификации прибора – свой удобно организованный набор параметров
  • ПРОГРАММЫ БЫСТРОГО СТАРТА, разработанные специально для каждой модификации
  • ВОЗМОЖНОСТЬ БЫСТРОГО ДОСТУПА К УСТАВКАМ при программировании прибора с передней панели

Технические характеристики:

Общие технические характеристики:

Напряжение питания

90...245 В перем. тока

Частота напряжения питания

47...63 Гц

Потребляемая мощность

не более 6 ВА

Количество входов для подключения датчиков

2

Время опроса одного входа

0,3 с

Количество выходных элементов

2

Интерфейс связи с компьютером

RS-485 (протокол ОВЕН)

Габаритные размеры (мм) и степень защиты корпуса:


– настенный Н

130х105х65, IP44

– щитовой Щ1

96x96x70, IP54 со cтороны передней панели

Характеристики измерительных датчиков:

Тип датчика

Диапазон измерений

Разрешающая способность

Предел основной приведенной погрешности

ТСМ 50М/100М (W100=1,426), ТСМ гр. 23

–50…+200 °С

0,1 °С

0,25 %

ТСМ 50М/100М (W100=1,428)

–190…+200 °С

0,1 °С

ТСП 50П/100П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 50П/100П (W100= 1,385), Pt100

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,385), Pt1000

–200…+750 °С

0,1 °С

ТСП 100Н/1000Н (W100=1,617)

–60…+180 °С

0,1 °С

ТСМ гр. 23

–50…+200 °С

0,1 °С

ТХК (L)

–200…+800 °С

0,1 °С

0,5 %

ТХА (К)

–200…+1300 °С

1 °С

ТЖК (J)

–200…+1200 °С

1 °С

ТНН (N

–200…+1300 °С

1 °С

ТПП (S), ТПП (R)

0…+1750 °С

1 °С

ТПР (B)

+200…+1800 °С

1 °С

ТВР (А-1)

0…+2500 °С

1 °С

ТВР (А-2)

0…+1800 °С

1 °С

ТВР (А-3)

0…+1600 °С

1 °С

ТМК (Т)

–200…+400 °С

0,1 °С

Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА

0…100 %

0,1 %

0,25 %

Сигнал напряжения –50…+50 мВ, 0…1 В

0…100 %

0,1 %

0,25 %

Датчик положения задвижки:




– резистивный 0,9 кОм; 2,0 кОм

0…100 %

1 %

0,25 %

– токовый 0…5 мА, 0…20 мА, 4…20 мА

0…100 %

0,1 %

0,25 %

Характеристики выходных элементов:

Обозн.

Тип выходного элемента (ВЭ)

Электрические характеристики

Р

электромагнитное реле

4 при 220 В 50 Гц, cos φ > 0,4

К

транзисторная оптопара структуры n–p–n типа

400 мА при 60 В

С

симисторная оптопара

50 мА при 600 В (пост. откр. симистор)
или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

Сопротивление нагрузки 0…900 Ом

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Сопротивление нагрузки более 2 кОм

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Условия эксплуатации:

Температура окружающего воздуха

+1…+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

не более 80 %

 Стандартные модификации ТРМ151:

ТРМ151-01

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

2 канала пошагового регулирования, каждый из которых подключен к своему выходному элементу. Регулятор может работать в режимах ПИД и ON/OFF


ТРМ151-03

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одноканальное пошаговое регулирование задвижкой с датчиком положения или без него.

Применяется в системах вентиляции, водоснабжения, в пищевой промышленности, может применяться как регулятор соотношения


ТРМ151-04

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Имеется блок контроля выхода величины за допустимый диапазон («инспектор»). Сигнал инспектора подается на выходной элемент 2, к которому подключается средство аварийной сигнализации (лампа, звонок и т. д.)


ТРМ151-05

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одноканальное пошаговое регулирование, при этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2. Также может быть подключен блок инспектора, соединенный со вторым выходом прибора. Применяется в погодозависимых системах отопления, многозонных электропечах, теплицах и инкубаторах


ТРМ151-06

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одноканальное пошаговое регулирование задвижкой без датчика положения. При этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2.

Применяется в погодозависимых системах отопления, вентиляции, теплицах и инкубаторах, может применяться как регулятор соотношения


ТРМ151-07

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Эта величина дублируется на ЦАП 4…20 мА, к которому подключается аналоговый регистратор.

Применяется при автоматизации процессов, требующих регистрации на аналоговых самописцах


ТРМ151-08

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одновременное пошаговое регулирование температуры и влажности. Вычисление влажности производится психрометрическим методом по температуре «сухого» и «влажного» термометров.

Применяется при автоматизации климатических камер и теплиц


ТРМ151-09

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одноканальное пошаговое регулирование по измеренной или вычисленной величине. На второй выход прибора можно на определенном шаге программы подать периодические импульсы.

Применяется для автоматизации различных установок, требующих включения дополнительного или сигнального оборудования. Находит широкое применение в пищевой и лесной промышленности


ТРМ151-10

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151. Стандартные модификации

Одноканальное пошаговое регулирование с помощью системы «нагреватель – холодильник».

Применяется для автоматизации климатических камер, систем вентиляции и кондиционирования

Примеры применения ОВЕН ТРМ151:

Примеры применения. Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151

Использование ТРМ151-01 для поддержания температуры при прессовании изделий

При изготовлении прессованных изделий (например, резинотехнических) необходимо соблюдать температурный режим. ТРМ151-01 поддерживает температуру верхней и нижней плит пресса с помощью двух ТЭНов. При этом температура может изменяться по заданному пользователем графику.

Примеры применения. Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151

Использование ТРМ151-04 при термообработке керамики для регулирования температуры в камере, с возможностью аварийной сигнализации

ПИД-регулирование температуры осуществляется с помощью ТЭНа.

Программа регулирования состоит из 3-х шагов, каждый с заданной длительностью:

1-й шаг – нагрев и выдержка при температуре Туст.1,

2-й шаг – то же при Туст.2,

3-й шаг – охлаждение.

Второе реле прибора используется для аварийной сигнализации, например, при перегреве.

Примеры применения. Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151

Использование ТРМ151-03 в качестве регулятора соотношения газ/воздух

Регулирование соотношения газ/воздух необходимо для оптимизации процесса горения в горелках паровых или водогрейных котлов. ТРМ151-03 обеспечивает оптимальное соотношение давления газа и воздуха Pг/Рв, регулируя с помощью задвижки количество воздуха, поступающего в горелку. График изменения соотношения Pг/Рв во времени задается пользователем.

При использовании регулятора соотношения для взрывоопасных газов на линии связи прибора с датчиками необходимо установить барьер искрозащиты, например для датчиков с выходным сигналом 4...20 мА – барьер ОВЕН ИСКРА-АТ.01

Примеры применения. Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151

Использование ТРМ151-09 для управления процессом сушки (макаронных изделий, овощей, фруктов, грибов и др.)

ТРМ151-09 поддерживает температуру в сушильном шкафу с помощью ТЭНа по заданному пользователем графику. Кроме того, на некоторых шагах на заданное время дополнительно включается вентилятор, что обеспечивает более равномерную просушку продукта.

Комплектация:

  1. Прибор ТРМ151
  2. Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон
  5. Программы конфигурирования на CD-ROM

Поставляемые позиции:

стандартные позиции:
ТРМ151-Н.РР.01
ТРМ151-Н.РР.03
ТРМ151-Щ1.ИР.05
ТРМ151-Щ1.КК.03
ТРМ151-Щ1.РР.01
ТРМ151-Щ1.РР.03
ТРМ151-Щ1.РР.06
ТРМ151-Щ1.СС.01

позиции на заказ (срок поставки от 30 дней):
ТРМ151-Н.ИИ.01
ТРМ151-Н.ИИ.03
ТРМ151-Н.ИИ.05
ТРМ151-Н.ИИ.07
ТРМ151-Н.ИИ.08
ТРМ151-Н.ИИ.10
ТРМ151-Н.ИК.09
ТРМ151-Н.ИР.01
ТРМ151-Н.ИР.03
ТРМ151-Н.ИР.04
ТРМ151-Н.ИР.05
ТРМ151-Н.ИР.09
ТРМ151-Н.ИУ.01
ТРМ151-Н.КК.01
ТРМ151-Н.КК.03
ТРМ151-Н.КУ.01
ТРМ151-Н.РИ.01
ТРМ151-Н.РИ.03
ТРМ151-Н.РИ.07
ТРМ151-Н.РР.04
ТРМ151-Н.РР.05
ТРМ151-Н.РР.06
ТРМ151-Н.РР.07
ТРМ151-Н.РР.08
ТРМ151-Н.РР.09
ТРМ151-Н.РР.10
ТРМ151-Н.РС.04
ТРМ151-Н.РС.09
ТРМ151-Н.РТ.01
ТРМ151-Н.РТ.04
ТРМ151-Н.РТ.09
ТРМ151-Н.РУ.01
ТРМ151-Н.РУ.07
ТРМ151-Н.СИ.07
ТРМ151-Н.СР.01
ТРМ151-Н.СР.04
ТРМ151-Н.СС.01
ТРМ151-Н.СС.03
ТРМ151-Н.СС.05
ТРМ151-Н.СС.06
ТРМ151-Н.СС.09
ТРМ151-Н.ТИ.01
ТРМ151-Н.ТР.01
ТРМ151-Н.ТР.04
ТРМ151-Н.ТР.05
ТРМ151-Н.ТР.06
ТРМ151-Н.ТР.09
ТРМ151-Н.ТР.10
ТРМ151-Н.ТТ.01
ТРМ151-Н.ТТ.03
ТРМ151-Н.ТТ.04
ТРМ151-Н.ТТ.10
ТРМ151-Н.ТУ.01
ТРМ151-Н.ТУ.10
ТРМ151-Н.УР.01
ТРМ151-Н.УР.04
ТРМ151-Н.УР.05
ТРМ151-Н.УР.10
ТРМ151-Н.УТ.01
ТРМ151-Н.УУ.01
ТРМ151-Н.УУ.03
ТРМ151-Н.УУ.04
ТРМ151-Н.УУ.05
ТРМ151-Н.УУ.10
ТРМ151-Щ1.ИИ.01
ТРМ151-Щ1.ИИ.03
ТРМ151-Щ1.ИИ.04
ТРМ151-Щ1.ИИ.05
ТРМ151-Щ1.ИИ.06
ТРМ151-Щ1.ИИ.07
ТРМ151-Щ1.ИИ.08
ТРМ151-Щ1.ИИ.09
ТРМ151-Щ1.ИИ.10
ТРМ151-Щ1.ИК.05
ТРМ151-Щ1.ИР.01
ТРМ151-Щ1.ИР.03
ТРМ151-Щ1.ИР.04
ТРМ151-Щ1.ИР.06
ТРМ151-Щ1.ИР.07
ТРМ151-Щ1.ИР.08
ТРМ151-Щ1.ИР.09
ТРМ151-Щ1.ИС.05
ТРМ151-Щ1.ИС.06
ТРМ151-Щ1.ИС.09
ТРМ151-Щ1.ИУ.01
ТРМ151-Щ1.КИ.01
ТРМ151-Щ1.КИ.07
ТРМ151-Щ1.КК.01
ТРМ151-Щ1.КК.04
ТРМ151-Щ1.КК.06
ТРМ151-Щ1.КК.08
ТРМ151-Щ1.КК.10





Сроки поставки: наличие уточняйте
В государственном реестре средств измерений РБ: Да
