ОВЕН ТРМ148 / ПИД-регулятор универсальный восьмиканальный

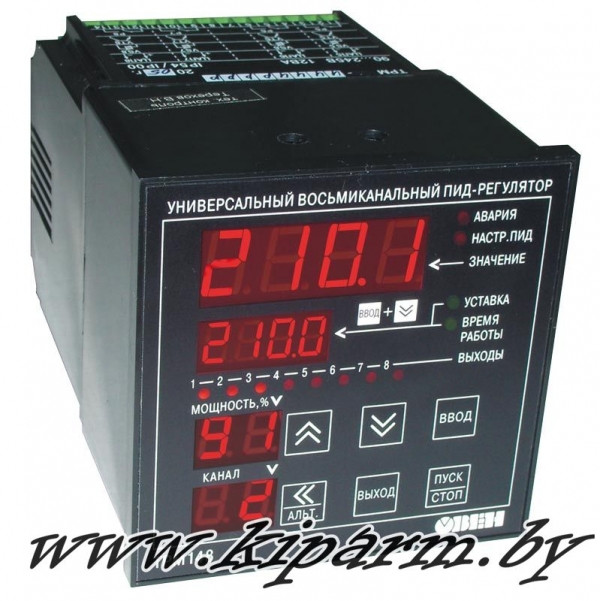

ОВЕН ТРМ148 / ПИД-регулятор универсальный восьмиканальный.

Описание:

Назначение прибора:

ПИД-регулятор ТРМ148 применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и мн. др. Выпускается в щитовом корпусе типа Щ4 и Щ7.

Функциональные возможности:

ЛИНЕЙКА СТАНДАРТНЫХ МОДИФИКАЦИЙ для наиболее распространенных технологических процессов
ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения широкого спектра датчиков
ДО ВОСЬМИ ВСТРОЕННЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
– 2-х позиционными (ТЭНы, двигатели, устройства сигнализации);
– 3-х позиционными (задвижки, краны).
ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ от измеренных величин
ЗАДАНИЕ ГРАФИКА КОРРЕКЦИИ УСТАВКИ по измерениям другого входа или по времени
АВТОНАСТРОЙКА ПИД-РЕГУЛЯТОРОВ
РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходной мощностью
ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
ШИРОКИЕ ВОЗМОЖНОСТИ КОНФИГУРИРОВАНИЯ:
– программа быстрого старта EasyGo;
– программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора;
– задание параметров с лицевой панели прибора.
БЫСТРЫЙ ДОСТУП К УСТАВКАМ

Технические характеристики:

Напряжение питания	90...245 В перем. тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 12 ВА
Количество входов для подключения датчиков	8
Время опроса одного входа	не более 0,5 с
Количество каналов регулирования	8
Количество выходных элементов	8
Интерфейс связи с компьютером	RS-485 (протокол ОВЕН)
Напряжение встроенного источника питания активных датчиков	24 ± 3 В
Максимальный ток встроенного источника питания	180 мА
Тип и габаритные размеры корпуса	Щ4, 96х96х140 мм Щ7, __х__х__мм
Степень защиты корпуса	IP54 со cтороны передней панели

Характеристики измерительных датчиков:

Тип датчика	Диапазон измерений	Разрешающая способность	Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1,426)	–50…+200 °С	0,1 °С	0,25 %
ТСМ 50М/100М (W100=1,428)	–190…+200 °С	0,1 °С
ТСП 50П/100П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 50П/100П (W100= 1,385), Pt100	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,385), Pt1000	–200…+750 °С	0,1 °С
ТСП 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С
ТСМ гр. 23	–50…+200 °С	0,1 °С
ТХК (L)	–200…+800 °С	0,1 °С	0,5 %
ТХА (К)	–200…+1300 °С	1 °С
ТЖК (J)	–200…+1200 °С	1 °С
ТНН (N)	–200…+1300 °С	1 °С
ТПП (S), ТПП (R)	0…+1750 °С	1 °С
ТПР (B)	+200…+1800 °С	1 °С
ТВР (А-1)	0…+2500 °С	1 °С
ТВР (А-2)	0…+1800 °С	1 °С
ТВР (А-3)	0…+1600 °С	1 °С
ТМК (Т)	–200…+400 °С	0,1 °С
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	0,25 %
Датчик положения задвижки:
– резистивный 0,9 кОм; 2,0 кОм	0…100 %	1 %	0,25 %
– токовый 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %

Характеристика выходных элементов:

Обозн.	Тип выходного элемента (ВЭ)	Электрические характеристики
Р	электромагнитное реле	4 при 220 В 50 Гц, cos f > 0,4
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
С	симисторная оптопара	50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Сопротивление нагрузки 0…900 Ом
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Сопротивление нагрузки более 2 кОм
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Эксплуатационные условия:

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Функциональная схема прибора:

Универсальные входы:

ТРМ148 имеет 8 универсальных входов, к которым можно подключать датчики разных типов:

термопреобразователи сопротивления типа ТСМ/ТСП/ТСН;
термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А-1,2,3), ТМК(Т);
датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В, –50...+50 мВ;
датчики положения задвижки (резистивные или токовые);
«сухие» контакты.

Вычисление функций от измеренных величин:

ТРМ148 может вычислять ряд функций от величин, измеренных на входах:

относительную влажность психрометрическим методом;
квадратный корень из измеренной величины;
разность измеренных величин;
среднее арифметическое измеренных величин;
минимальное и максимальное значения измеренных величин, а также функцию медианы;
взвешенную сумму и частное измеренных величин.

Режимы работы регуляторов:

Регуляторы ТРМ148 могут работать в двух режимах:

ПИД-регулирование, позволяющее с высокой точностью управлять сложными объектами;
двухпозиционное регулирование (включение/выключение выходных устройств в соответствии с заданной логикой).

В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователей от трудоемкой операции ручной настройки.

Выходные элементы:

В приборе в зависимости от заказа могут быть установлены 8 выходных элементов в различных комбинациях:

реле 4 А 220 В;
транзисторные оптопары n–p–n-типа 400 мА 60 В;
симисторные оптопары 50 мА 300 В;
ЦАП «параметр–ток 4...20 мА»;
ЦАП «параметр–напряжение 0...10 В»;
выход 4...6 В 100 мА для управления твердотельным реле.

Управление 2-х и 3-х позиционными исполнительными механизмами:

ТРМ148 может производить регулирование 2-х (ТЭНы, двигатели) и 3-х позиционными (задвижки, краны) исполнительными механизмами.

Прибор может также выдавать результаты измерений или вычислений на регистратор при установке ЦАП в качестве выходного элемента.

Коррекция уставки по заданному графику:

В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от:

величины, измеренной на другом входе;
времени, прошедшего с момента старта программы.

При задании графика зависимости уставки от времени ТРМ148 выполняет функцию программного задатчика.

Всего в приборе можно задать 8 графиков коррекции уставки.

Контроль прохождения технологического процесса и работоспособности системы регулирования:

ТРМ148 может контролировать:

нахождение регулируемой величины в заданных пределах (для этого служит блок «инспектор»);
работоспособность измерителей (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
работоспособность выходных элементов (LBA-авария).

При этом ТРМ148 анализирует критичность аварийной ситуации. Например, если произошел обрыв датчика, который не задействован в процессе регулирования, прибор не переходит в режим АВАРИЯ, но сигнализирует о неисправности. Это позволяет вовремя ее устранить без прерывания технологического процесса.

Однако если произошла поломка нужного в данный момент измерителя, то ТРМ148 останавливает регулирование и переводит объект в режим АВАРИЯ. В этом режиме все выходные устройства не отключаются, а переходят на заранее заданную аварийную мощность.

Интерфейс связи RS-485:

В ТРМ148 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН. Интерфейс RS-485 позволяет:

конфигурировать прибор на ПК (программы для конфигурирования предоставляются бесплатно);
передавать в сеть текущие значения измеренных величин, выходной мощности регулятора, а также любых программируемых параметров;
получать из сети оперативные данные для генерации управляющих сигналов.

Подключение ТРМ148 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ148 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Модификации для распространенных технологических процессов:

Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.

Все 6 заводских модификаций хранятся в энергонезависимой памяти прибора и могут быть вызваны в процессе установки и наладки.

После выбора одной из заводских модификаций пользователю остается только «донастроить» прибор, задав для конкретного объекта типы датчиков, значения уставок, коэффициенты регуляторов и некоторые другие параметры.

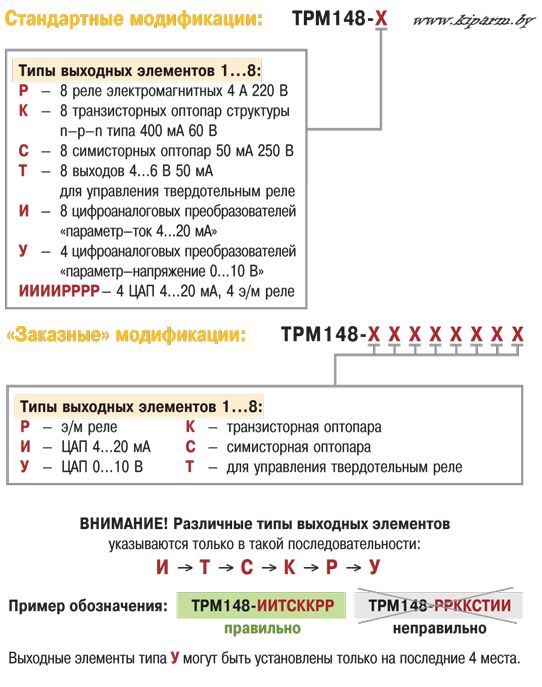

Пример заказа модификации ТРМ 148:

Модификации ТРМ148

Стандартные модификации:

Модификация 1:

Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148. Стандартные модификации

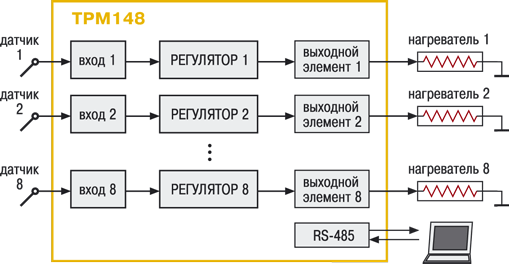

8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах

Модификация 2:

Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148. Стандартные модификации

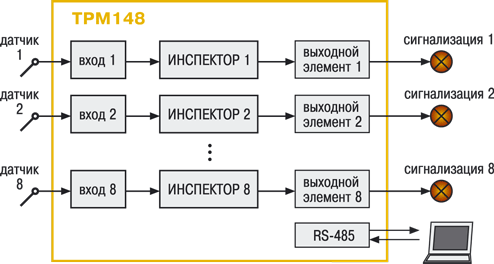

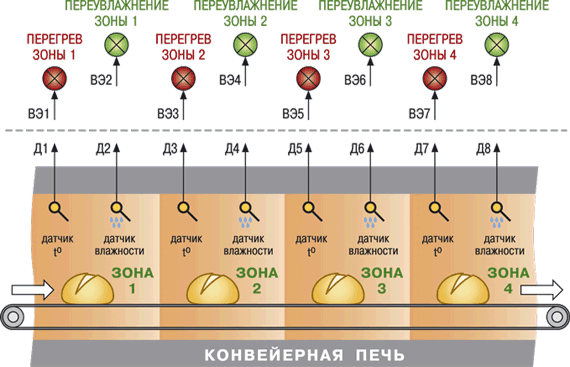

8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания

Модификация 3:

Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148. Стандартные модификации

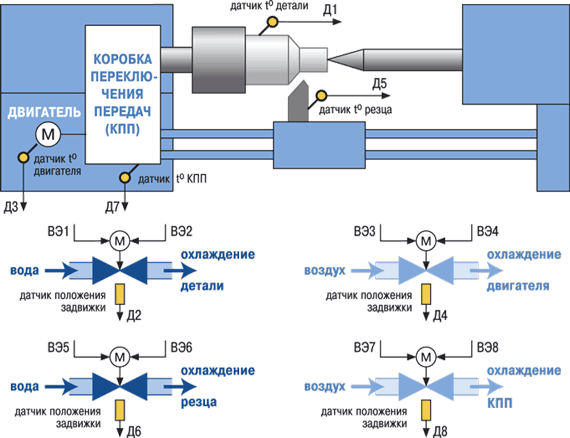

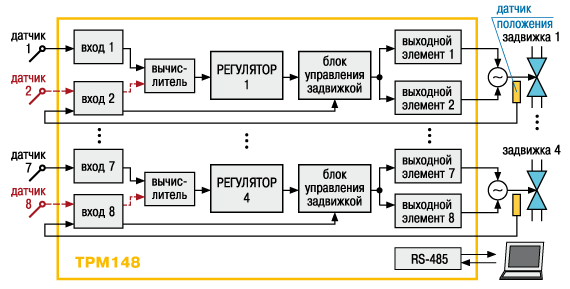

4 канала управления 3-х позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.)

Возможен процесс регулирования как с датчиком положения ИМ, так и без него.

Регулируемая величина может быть вычислена по результатам измерений одного или двух входов

Модификация 4:

Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148. Стандартные модификации

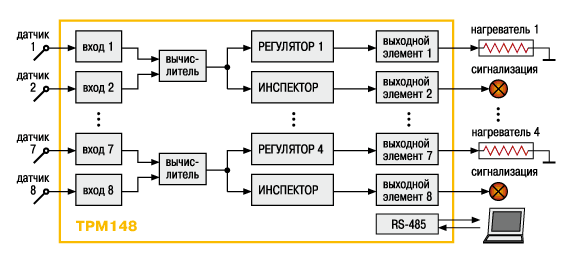

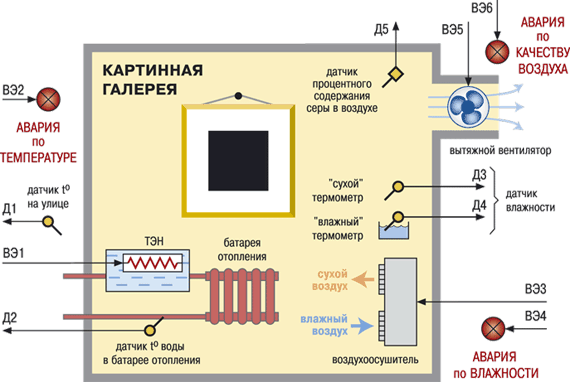

4 канала регулирования по ПИД или ON/OFF закону.

Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле.

Регулируемая величина может быть вычислена по результатам измерений одного или двух входов

Модификация 5:

Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148. Стандартные модификации

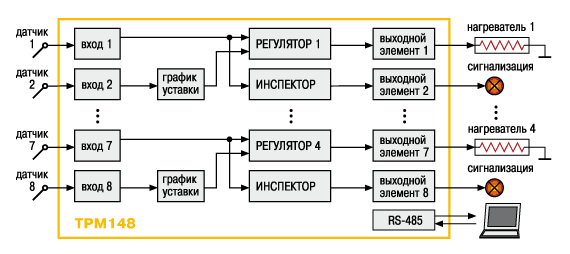

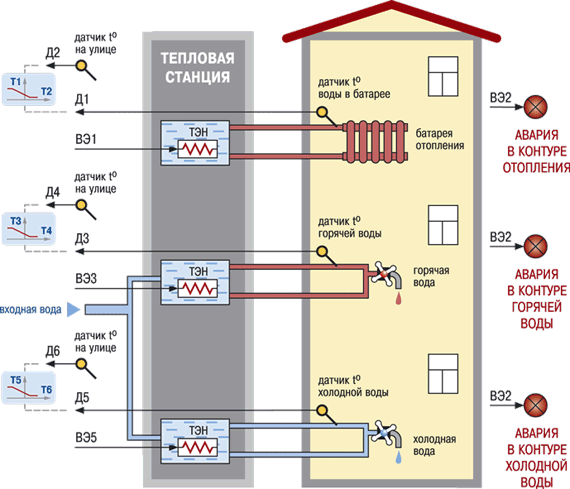

4 канала регулирования по ПИД или ON/OFF закону.

Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины

Модификация 6:

Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148. Стандартные модификации

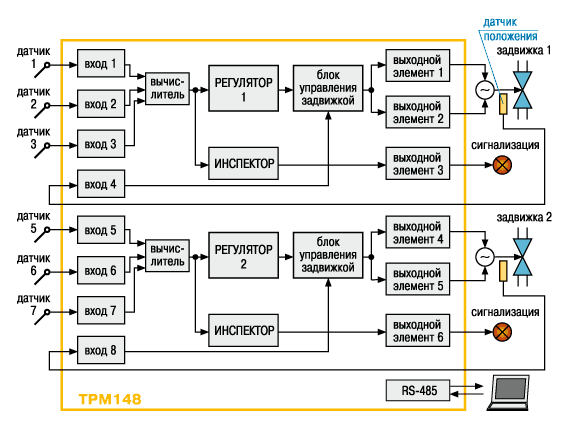

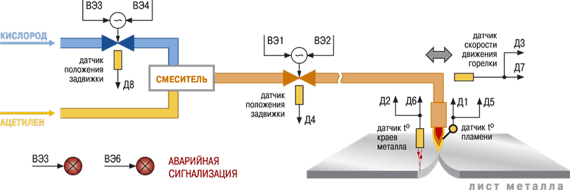

2 канала регулирования 3-х позиционными ИМ (задвижками, заслонками, жалюзи и т. д.).

Регулируемая величина может быть вычислена по результатам измерений трех входов.

Имеется вход для подключения датчика положения.

В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне

Примеры применения ПИД-регулятора ТРМ-148:

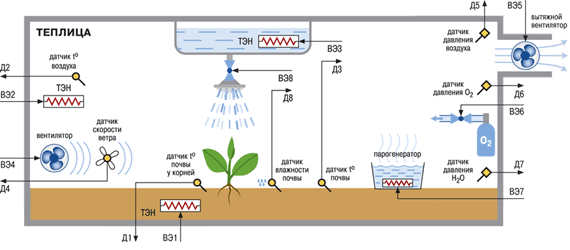

Использование ТРМ148 модификации 1 для поддержания климатических условий в теплице:
