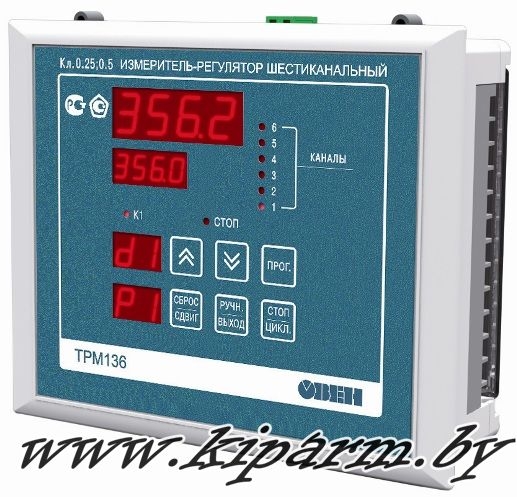

ОВЕН ТРМ136 / Измеритель-регулятор универсальный шестиканальный

ОВЕН ТРМ136 / Измеритель-регулятор универсальный шестиканальный.


Купить ОВЕН ТРМ 136 в Республике Беларусь (РБ). Продажа, цена, стоимость трм136-и.щ7, трм136-т.щ7, трм136-с.щ7, трм136-к.щ7, трм136-р.щ7, трм136-у.щ7 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Краткое описание:

Назначение измерителя-регулярота ТРМ136:

Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.

ТРМ-136 предназначен для измерения и регулирования температуры, давления и др. физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ.

ТРМ136 является аналогом прибора ТРМ138.

Функциональные возможности регулятора ТРМ136:

  • ШЕСТЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
  • ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ВЕЛИЧИН:
    - средних значений от 2 до 6 измеренных величин;
    - разностей измеренных величин;
    - скорости изменения измеряемой величины.
  • ДО ШЕСТИ КАНАЛОВ РЕГУЛИРОВАНИЯ ИЛИ РЕГИСТРАЦИИ температуры, давления или других измеренных или вычисленных величин:
    - регулирование по двухпозиционному закону;
    - регистрация на аналоговом выходе (ток 4...20 мА).
  • ОТ 1 ДО 6 ВСТРОЕННЫХ ВЫХОДНЫХ УСТРОЙСТВ различных типов в выбранной пользователем комбинации
  • РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходными устройствами
  • КОНФИГУРИРОВАНИЕ функциональной схемы и установка параметров:
    - кнопками на лицевой панели прибора;
    - на ПК с помощью программы-конфигуратора.
  • ЧЕТЫРЕ ВАРИАНТА СТАНДАРТНЫХ КОНФИГУРАЦИЙ схемы прибора
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
  • ФОРМИРОВАНИЕ АВАРИЙНОГО СИГНАЛА  при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе

Стандартные конфигурации:

Функциональная схема ТРМ136 с восемью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством.

Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством.

Функциональная схема ТРМ136 с тремя входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами.

Функциональная схема ТРМ136 с тремя входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами.

Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами

Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами

Функциональная схема ТРМ136 с одним входом для подключения датчика, 6-ю двухпозиционными регуляторами, формирующими сигнал управления и 6-ю выходными устройствами.

Функциональная схема ТРМ136 с одним входом для подключения датчика, 6-ю двухпозиционными регуляторами, формирующими сигнал управления и 6-ю выходными устройствами.

Технические характеристики:

Наименование

Значение

Диапазон напряжений питания

от 90 до 264 В

переменного (от 47 до 63 Гц) тока

Потребляемая мощность, ВА, не более

18

Количество измерительных входов в приборе

6

Время опроса одного канала, с, не более

0,6

Напряжение встроенного источника питания

(24±3) В постоянного тока (максимум 150 мА)

Интерфейс связи с компьютером

RS-485

Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII

2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2

Габаритные размеры корпуса Щ7, мм

144 ´ 169 ´ 50,5

Масса прибора, кг, не более

1,0

 Выходные устройства:

Наименование ВУ (обозначение типа)

Технические характеристики

Значение

Реле электромагнитное (Р)

Максимальный ток нагрузки

1 А

Максимальное напряжение нагрузки
переменного тока, не менее

250 В 50 Гц

и cos j >0,4

Максимальное напряжение нагрузки постоянного тока, не менее

30 В

Оптопара транзисторная

n-p-n-типа (К)

Максимальный ток нагрузки, не менее

400 мА

Максимальное напряжение, не менее

60 В

постоянного тока

Оптопара симисторная (С)

В режиме управления внешним симистором:

ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее

400 мА

действующее напряжение, не менее

250 В, 50 Гц

В режиме коммутации нагрузки:

ток нагрузки, не менее

40 мА

действующее напряжение, не менее

250 В, 50 Гц

Выход для управления внешним твердотельным реле (Т)

Выходное напряжение холостого хода

(6 ±0,5) В

постоянного тока

Выходное напряжение на нагрузке 250 Ом, не менее

от 3,3 до 4,9 В

постоянного тока

Ток короткого замыкания

от 50 до 72 мА

ЦАП «параметр-ток» (И)

Выходной сигнал постоянного тока

от 4 до 20 мА

Сопротивление нагрузки

от 0 до 1300 Ом

Номинальное сопротивление нагрузки

700 Ом

Напряжение питания ЦАП

от 10 до 36 В

Номинальное напряжение питания ЦАП

(24,0 ±3,0)В

ЦАП «параметр-напряжение» (У)

Выходной сигнал постоянного напряжения

от 0 до 10 В

Сопротивление нагрузки, не менее

5 кОм

Напряжение питания ЦАП

от 15 до 36 В

Номинальное напряжение питания ЦАП

(24,0 ±3,0) В

 Входные первичные преобразователи:

Условное обозначение НХС преобразователя
или сигнала

Диапазон
измерений

Значение
единицы младшего разряда*

Пределы
допускаемой основной приведенной погрешности, %

Термометры сопротивления по ГОСТ Р 8.625
или термопреобразователи сопротивления  по ГОСТ Р 6651*

Cu 50   (a =0,00426 °С-1)

от –50  до 200 °С

0,1 °С

±0,25

50 М (a =0,00428 °С-1)

от –190 до 200 °С

0,1 °С

Pt 50 (a =0,00385 °С-1)

от –200 до 750 °С

0,1 °С

50 П   (a =0,00391 °С-1)

от –200 до 750 °С

0,1 °С

Cu 100  (a =0,00426 °С-1)

от –50 до 200 °С

0,1 °С

100 М(a =0,00428 °С-1)

от –190 до 200 °С

0,1 °С

Pt 100  (a =0,00385 °С-1)

от –200 до 750 °С

0,1 °С

100 П (a =0,00391 °С-1)

от –200 до 750 °С

0,1 °С

Термоэлектрические преобразователи по ГОСТ Р 8.585

TХК (L)

от –200 до 800 °С

0,1 °С

±0,5

±0,25**

TЖК (J)

от –200 до 1200 °С

1 °С

TНН (N)

от –200 до 1300 °С

1 °С

TХА (К)

от –200 до 1300 °С

1 °С

TПП (S)

от 0 до 1750 °С

1 °С

TПП (R)

от 0 до 1750 °С

1 °С

TВР (А-1)

от 0 до 2500 °С

1 °С

Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011

Ток  от 0 до 5 мА

от 0 до 100 %

0,1 %

±0,25

Ток  от 0 до 20 мА

от 0 до 100 %

0,1 %

Ток  от 4 до 20 мА

от 0 до 100 %

0,1 %

Напряжение от 0 до1 В

от 0 до 100 %

0,1 %

Сигнал постоянного напряжения

от –50,0 до 50 мВ

от 0 до100 %

0,1 %

±0,25

          *)  Приборы, работающие с термопреобразователями сопротивления
                с НСХ по ГОСТ 6651, предназначены для поставки на экспорт.

          **) с отключенной схемой КХС

Примечание – Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.

Пример оформления модификации при заказе:

Пример офрмления заказа прибора ОВЕН ТРМ136

При необходимости прибор может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.

Габаритные и установочные размеры:

Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00. Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.
Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.

Позиции:

ТРМ136-И.Щ7
ТРМ136-Т.Щ7
ТРМ136-С.Щ7
ТРМ136-К.Щ7
ТРМ136-Р.Щ7
ТРМ136-У.Щ7



Сроки поставки: наличие уточняйте
