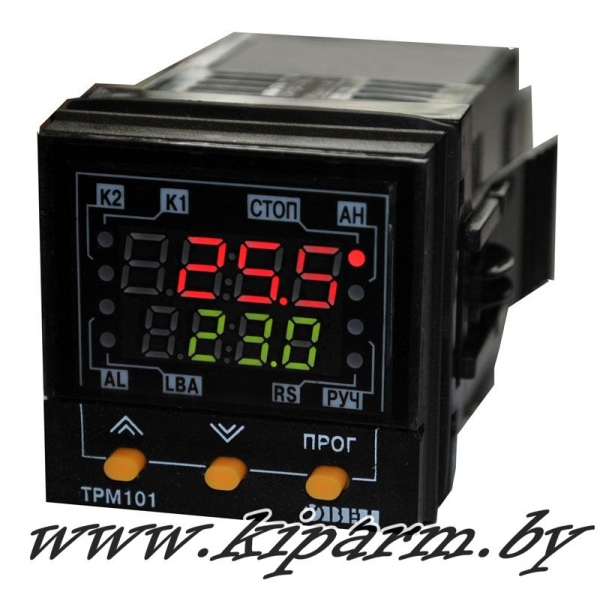

ОВЕН ТРМ101 / ПИД-регулятор с универсальным входом и RS-485.
Купить ПИД-регулятор овен трм101 с универсальным входом и RS-485в Республике Беларусь (РБ). Продажа, цена, стоимость ТРМ101-ИИ, ТРМ101-ИР, ТРМ101-КК, ТРМ101-КР, ТРМ101-РИ, ТРМ101-РР, ТРМ101-СР, ТРМ101-СС, ТРМ101-ТР, ТРМ101-УР в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Краткое описание:
Назначение:
ТРМ101 - ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования, таких как, экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.
Класс точности регулятора 0,5.
Данный ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.
Функциональные возможности:
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
- АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
- ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2
- СИГНАЛИЗАЦИЯ о возникновении аварийной ситуации двух типов:
– о выходе регулируемой величины за заданные пределы;
– об обрыве в цепи регулирования (LBA)
- РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
- БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
- КОНФИГУРИРОВАНИЕ ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
- УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов
- Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле.
Технические характеристики:
Питание:
|
Напряжение питания
|
90…245 В частотой 47...63 Гц
|
Универсальный вход 1:
|
Предел допустимой основной погрешности измерения входного параметра
|
±0,5 %
|
|
Входное сопротивление при подключении источника сигнала:
|
|
|
– тока
|
100 Ом ± 0,1 %
|
|
– напряжения
|
не менее 100 кОм
|
Дополнительный вход 2:
|
Сопротивление внешнего ключа:
|
|
|
– в состоянии «замкнуто»
|
0...1 кОм
|
|
– в состоянии «разомкнуто»
|
более 100 кОм
|
Выходы:
|
Количество выходных устройств
|
2
|
Интерфейс связи:
|
Тип интерфейса
|
RS-485
|
|
Скорость передачи данных
|
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
|
Корпус:
|
Тип корпуса и его габаритные размеры (без элементов крепления)
|
щитовой Щ5, 48х48х102 мм
|
|
Степень защиты корпуса
|
IP54 (со стороны передней панели)
|
Характеристики выходных устройств:
|
Обозн.
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
1 А (ПИД-регулирование)
8 А (сигнализация)
при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока
|
|
К
|
транзисторная оптопара структуры n–p–n типа
|
200 мА при 50 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм, напряжение питания 15...32 В
|
|
Т
|
выход для управления
твердотельным реле
|
выходное напряжение 4...6 В
максимальный выходной ток 50 мА
|
Характеристики измерительных датчиков:
|
Код in-t
|
Тип датчика
|
Диапазон измерений
|
|
r385
|
ТСП50 W100 = 1.385
|
–200…+750 °С
|
|
r.385
|
ТСП100 W100 = 1.385 (Pt 100)
|
–200…+750 °С
|
|
r391
|
ТСП50 W100 = 1.391
|
–200…+750 °С
|
|
r.391
|
ТСП100 W100 = 1.391
|
–200…+750 °С
|
|
r-21
|
ТСП гр. 21 (R0=46 Oм, W100 = 1.391)
|
–200…+750 °С
|
|
r426
|
ТСМ50 W100 = 1.426
|
–50…+200 °С
|
|
r.426
|
ТСМ100 W100 = 1.426
|
–50…+200 °С
|
|
r-23
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)
|
–50…+200 °С
|
|
r428
|
ТСМ50 W100 = 1.428
|
–190…+200 °С
|
|
r.428
|
ТСМ100 W100 = 1.428
|
–190…+200 °С
|
|
E_A1
|
термопара ТВР (А-1)
|
0…+2500 °С
|
|
E_A2
|
термопара ТВР (А-2)
|
0…+1800 °C
|
|
E_A3
|
термопара ТВР (А-3)
|
0…+1800 °C
|
|
E_ _b
|
термопара ТПР (В)
|
+200…+1800 °C
|
|
E_ _J
|
термопара ТЖК (J)
|
–200…+1200 °С
|
|
E_ _K
|
термопара ТХА (K)
|
–200…+1300 °С
|
|
E_ _L
|
термопара ТХК (L)
|
–200…+800 °С
|
|
E_ _n
|
термопара ТНН (N)
|
–200…+1300 °С
|
|
E_ _r
|
термопара ТПП (R)
|
0…+1750 °C
|
|
E_ _S
|
термопара ТПП (S)
|
0…+1750 °C
|
|
E_ _t
|
термопара ТМК (Т)
|
–200…+400 °C
|
|
i 0_5
|
ток 0…5 мА
|
0…100 %
|
|
i 0.20
|
ток 0…20 мA
|
0…100 %
|
|
i 4.20
|
ток 4…20 мА
|
0…100 %
|
|
U-50
|
напряжение –50…+50 мВ
|
0…100 %
|
|
U0_1
|
напряжение 0…1 В
|
0…100 %
|
Условия эксплуатации:
|
Температура воздуха, окружающего корпус прибора
|
+1…+50 °C
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при 35 °C)
|
30...85 %
|

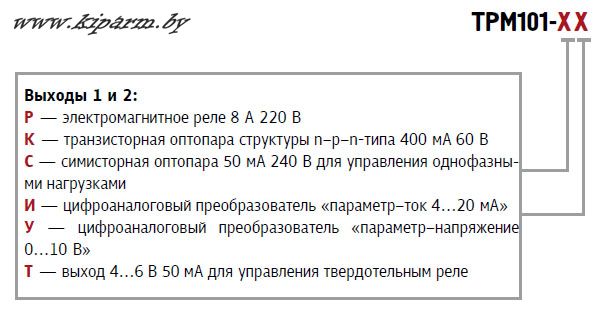

Карта заказа:
Комплектность поставки:
- Прибор ТРМ101
- Комплект крепежных элементов Щ
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Позиции:
стандартные позиции:
ТРМ101-ИИ
ТРМ101-ИР
ТРМ101-КК
ТРМ101-КР
ТРМ101-РИ
ТРМ101-РР
ТРМ101-СР
ТРМ101-СС
ТРМ101-ТР
ТРМ101-УР
позиции на заказ (срок поставки от 3 недель):
ТРМ101-ИК
ТРМ101-ИС
ТРМ101-ИТ
ТРМ101-ИУ
ТРМ101-КИ
ТРМ101-КС
ТРМ101-КТ
ТРМ101-КУ
ТРМ101-РС
ТРМ101-РТ
ТРМ101-РУ
ТРМ101-СИ
ТРМ101-СК
ТРМ101-СТ
ТРМ101-СУ
ТРМ101-ТИ
ТРМ101-ТК
ТРМ101-ТС
ТРМ101-ТТ
ТРМ101-ТУ
ТРМ101-УИ
ТРМ101-УК
ТРМ101-УТ
ТРМ101-УУ
Сроки поставки: в наличии
