ОВЕН ТХ01 / Тахометр.
купить тахометр ТХ01 в Республике Беларусь, продажа, цена, прайс тахометров в Минске
Краткое описание:
Назначение:
Тахометр ОВЕН ТХ-01 предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.
Основные функциональные возможности:
ОВЕН ТХ-01 измеряет мгновенную частоту поступающих импульсов, причем пользователь вправе сам выбрать масштаб отображения значения:
За счет функции множителя можно перевести частоту в линейную скорость, в удобном пользователю масштабе.
Тахометр имеет яркий шестиразрядный индикатор, на котором может отображаться частота, либо значение таймера наработки. В качестве датчика может выступать элемент типа «сухой контакт» (кнопки, герконы) или же бесконтактный датчик NPN-типа, для питания последних был предусмотрен встроенный источник питания 24В=.
Помимо измерения и отображения частоты и времени наработки тахометр ТХ01 может выдавать управляющие сигналы. Для этого предусмотрены один или два выходных элемента, количество которых определяется потребителем при заказе. В случае выходного элемента ключевого типа, прибор может сигнализировать о падении, либо повышении значения частоты. Также можно использовать ключевой выходной элемент для сигнализации о достижении предельного времени наработки оборудования.
Пользователь может заказать прибор с аналоговым выходом либо 4…20мА, либо 0…10В. В данном случае тахометр превращается в П-регулятор и выдает управляющий сигнал в зависимости от рассогласования.
Аналоговый выход можно использовать и в качестве регистратора. В этом случае сигнал изменяется в зависимости от значения частоты. Пользователь сам вправе выбирать значения верхней и нижней границы сигнала. Данная функция может быть полезной для передачи значения частоты на самописец, в системы регулирования или в системы диспетчеризации.
Основные технические характеристики:
- Диапазон значений измерения частоты от 0,5 до 2500 Гц
- Диапазон значений измерения времени от 1с до 9999 суток
- Питание от универсального источника питания 90…264В~ либо 24В=
- Питание от источника постоянного тока 10,5…30В=
- Выходные элементы Р, К, С, И, У
- Диапазон рабочих температур от -20…70°С
Технические характеристики:
Питание:
|
Диапазон переменного напряжения ТХ01-224.Х.ХХ
напряжение, В
частота, Гц
|
от 90 до 264 (номинальные значения 110, 220 или 240)
от 47 до 63 (номинальные значения 50 и 60 Гц)
|
|
Диапазон напряжения постоянного тока
ТХ01-224.Х.ХХ, В
|
от 20 до 34 (номинальное значение 24)
|
|
Диапазон напряжения постоянного тока
ТХ01-24.Х.ХХ, В
|
от 10,5 до 30 (номинальные значения 12 и 24)
|
|
Максимальная потребляемая мощность, ВА,
|
не более 5 |
Выходные элементы:
|
Тип ВУ
|
Технические характеристики
|
Значение
|
|
Реле электромагнитное (Р)
|
Номинальный ток нагрузки, А, не менее
|
8
|
|
Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В, не менее
|
240
|
|
Максимальное напряжение нагрузки постоянного тока, В, не менее
|
30
|
|
Электрическая прочность контактов, В, не менее
|
1000
|
|
Оптопара транзисторная n-p-n-типа (К)
|
Максимальный ток нагрузки, мА, не менее
|
400
|
|
Максимальное напряжение постоянного тока,
В, не менее
|
60
|
|
Оптопара симисторная (С)
в режиме коммутации нагрузки
|
Максимальный ток нагрузки, мА, не менее Максимальное действующее напряжение переменного тока, В, не менее
|
40
240
|
|
ЦАП
«параметр-ток»
(И)
|
Выходной сигнал постоянного тока, мА
Сопротивление нагрузки, Ом
Номинальное сопротивление нагрузки
Напряжение питания ЦАП, В
Основная приведенная погрешность выходов ЦАП,
%, не более
|
от 4 до 20
от 0 до 1300
700 Ом
от 10 до 36
0,5
|
|
ЦАП
«параметр-напряжение»
(У)
|
Выходной сигнал постоянного напряжения
Сопротивление нагрузки, не менее
Напряжение питания ЦАП
Основная приведенная погрешность выходов ЦАП,
%, не более
|
от 0 до 10 В
5 кОм
от 15 до 36 В
0,5
|
Характеристики входов:
|
Параметр
|
Значение
|
|
Максимальный входной ток, мА, не менее
|
10
|
|
Входной ток при активном уровне сигнала, мА, не менее
|
4,5
|
|
Максимальное входное напряжение, В, не менее
|
30
|
|
Длительность импульса на счетном входе, мкс, не менее
|
10
|
|
Длительность сигнала на входе «Счет наработки», мс, не менее
|
300
|
Метрологические характеристики:
|
Параметр
|
Значение
|
|
Предел допускаемой приведенной погрешности измерений, %, не более
|
±0,5
|
|
Межповерочный интервал, лет
|
2
|
|
Средний срок службы, лет
|
12
|

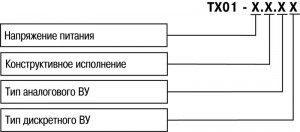

Модификации:
Напряжение питания:
|
224
|
от сети переменного тока с частотой от 47 до 63 Гц (номинальные значения 50 или 60 Гц) и напряжением от 90 до 264 В (номинальные значения 110, 220 или 240 В) или от сети постоянного напряжения от 20 до 34 В (номинальные значения 12 и 24 В);
|
|
24
|
от сети постоянного напряжения от 10,5 до 30 В (номинальное значение 24 В).
|
Конструктивное исполнение:
|
Н
|
корпус настенного крепления с размерами 105×130×65 мм и степенью защиты IP44;
|
|
Щ2
|
корпус щитового крепления с размерами 96×48×100 мм и степенью защиты со стороны передней панели IP54.
|
Тип аналогового ВУ:
|
Обозначение выхода
|
Тип выходного элемента
|
|
И
|
ЦАП «параметр-ток от 4 до 20 мА»
|
|
У
|
ЦАП «параметр-напряжение от 0 до 10 В»
|
Тип дискретного ВУ:
|
Обозначение выхода
|
Тип выходного элемента
|
|
Р
|
Контакты электромагнитного реле
|
|
К
|
Оптопара транзисторная n-p-n-типа
|
|
С
|
Оптопара симисторная
|
Габаритные и установочные размеры:
 |
|

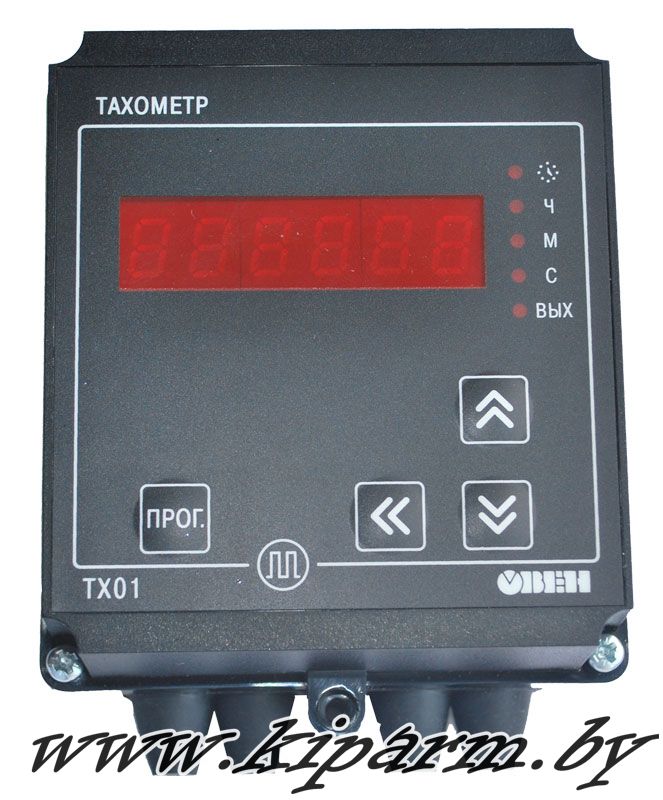

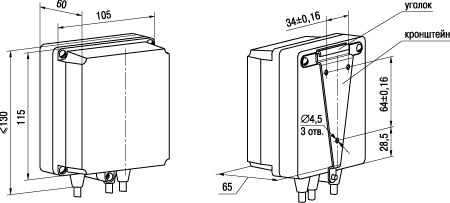

Н – корпус настенного крепления,
габаритные размеры 130х105х65 мм,
степень защиты IP44.
|
 |
|

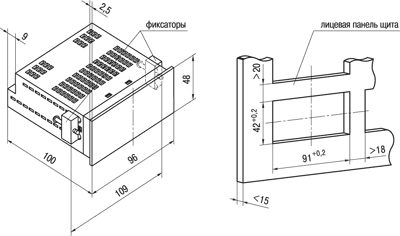

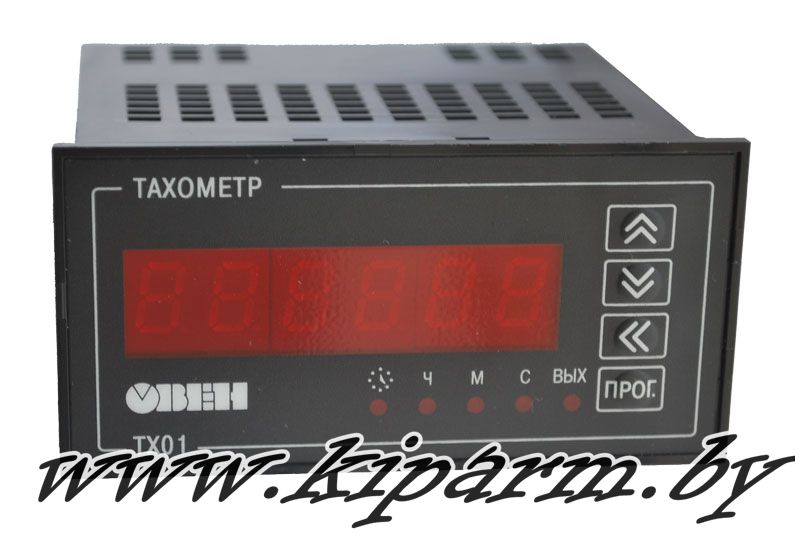

Щ2 – корпус щитового крепления,
габаритные размеры 96х48х100 мм,
степень защиты со стороны передней панели IP54
(Щ2N)
|
Внешний вид модификаций:
Комплектность:
Прибор ТХ01;
Комплект крепежных элементов;
Паспорт;
Руководство по эксплуатации;
Гарантийный талон;
Позиции:
Cтандартные позиции (со склада):
ТХ01-224.Н
ТХ01-224.Н.И
ТХ01-224.Н.ИР
ТХ01-224.Н.Р
ТХ01-224.Н.У
ТХ01-224.Щ2
ТХ01-224.Щ2.И
ТХ01-224.Щ2.ИР
ТХ01-224.Щ2.Р
ТХ01-224.Щ2.У
Позиции на заказ (срок поставки от 2 недель):
ТХ01-224.Н.ИК
ТХ01-224.Н.ИС
ТХ01-224.Н.К
ТХ01-224.Н.С
ТХ01-224.Н.УК
ТХ01-224.Н.УР
ТХ01-224.Н.УС
ТХ01-224.Щ2.ИК
ТХ01-224.Щ2.ИС
ТХ01-224.Щ2.К
ТХ01-224.Щ2.С
ТХ01-224.Щ2.УК
ТХ01-224.Щ2.УР
ТХ01-224.Щ2.УС
ТХ01-24.Н
ТХ01-24.Н.И
ТХ01-24.Н.ИК
ТХ01-24.Н.ИР
ТХ01-24.Н.ИС
ТХ01-24.Н.К
ТХ01-24.Н.Р
ТХ01-24.Н.С
ТХ01-24.Н.У
ТХ01-24.Н.УК
ТХ01-24.Н.УР
ТХ01-24.Н.УС
ТХ01-24.Щ2
ТХ01-24.Щ2.И
ТХ01-24.Щ2.ИК
ТХ01-24.Щ2.ИР
ТХ01-24.Щ2.ИС
ТХ01-24.Щ2.К
ТХ01-24.Щ2.Р
ТХ01-24.Щ2.С
ТХ01-24.Щ2.У
ТХ01-24.Щ2.УК
ТХ01-24.Щ2.УР
ТХ01-24.Щ2.УС
Сроки поставки: в наличии
◄
