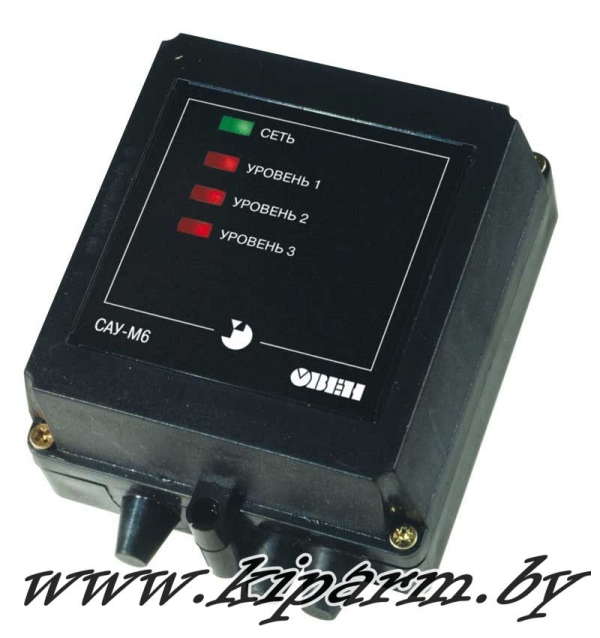

ОВЕН САУ-М6 / Сигнализатор уровня жидкости трехканальный

ОВЕН САУ-М6 / Сигнализатор уровня жидкости трехканальный.


купить сигнализатор уровня 3-х канальный ОВЕН САУ-М6 в Республике Беларусь, продажа сигнализаторов уровня жидкости САУ М6 в РБ, САУ-М6 цена и прайс в Минске
Краткое описание:

Назначение:

Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.

САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.

Прибор выпускается в корпусе настенного крепления типа Н.

Функциональные возможности сигнализатора уровня:

  • ТРИ НЕЗАВИСИМЫХ КАНАЛА КОНТРОЛЯ УРОВНЯ ЖИДКОСТИ в резервуаре
  • ВОЗМОЖНОСТЬ ИНВЕРСИИ РЕЖИМА РАБОТЫ любого канала
  • ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ ДАТЧИКОВ УРОВНЯ – кондуктометрических, поплавковых
  • РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
  • ЗАЩИТА КОНДУКТОМЕТРИЧЕСКИХ ДАТЧИКОВ от осаждения солей на электродах благодаря питанию их переменным напряжением

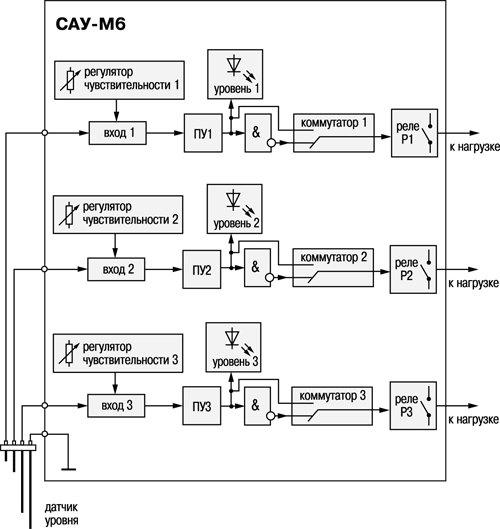

Функциональная схема прибора:

Функциональная схема САУ-М6:

Функциональная схема ОВЕН САУ-М6

Кондуктометрические датчики уровня жидкости:

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.

Три независимых канала контроля:

САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:

  • вход для измерения сопротивления кондуктометрического датчика на переменном токе;
  • регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
  • пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
  • коммутатор для переключения канала в инверсный режим работы;
  • выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

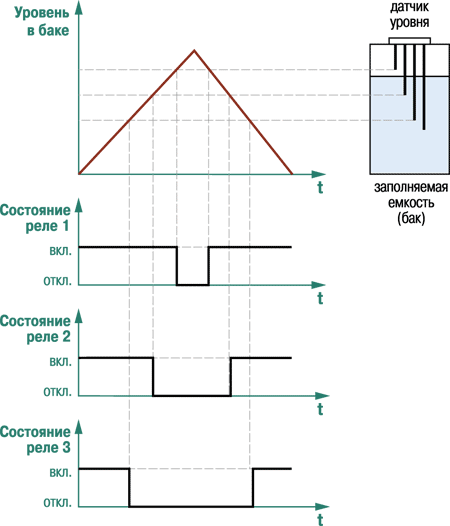

Пример временной диаграммы работы реле:

Пример временной диаграммы ОВЕН САУ-М6

Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.

При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено».

 Технические характеристики:

Номинальное напряжение питания прибора

220 В частотой 50 Гц

Допустимые отклонения напряжения питания от номинального значения

-15...+10 %

Потребляемая мощность, не более

6 ВА

Количество каналов контроля уровня

3

Количество встроенных выходных реле

3

Максимально допустимый ток, коммутируемый контактами встроенного реле

4 А при 220 В 50 Гц (cos   > 0,4)

Напряжение на электродах датчика уровня

не более 10 В частотой 50 Гц

Сопротивление жидкости, вызывающее срабатывание канала контроля

не более 500 кОм

Тип корпуса

настенный Н

Габаритные размеры корпуса

130х105х65 мм

Степень защиты корпуса

IP44

Условия эксплуатации:

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

30...80 %

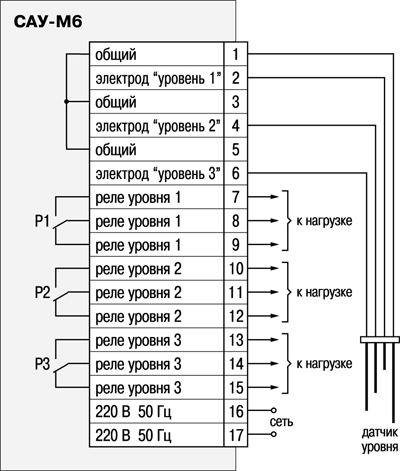

Cхемы подключения:

Схема подключения ОВЕН САУ-М6

Комплектность:

Прибор, паспорт и инструкция, гарантийный талон.

Стандартные позиции (со склада):

САУ-М6



Сроки поставки: в наличии
