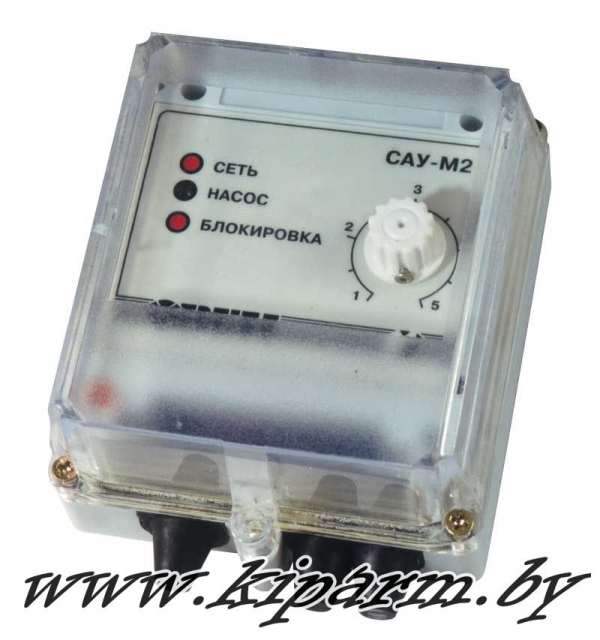

ОВЕН САУ-М2 / Прибор для автоматического регулирования уровня жидкостей (для управления погружным насосом).

купить прибор для управления погруж ным насосом ОВЕН САУ-М2 в Республике Беларусь, продажа, цена и прайс на автомат регулирования уровня жидкости САУ-М2 в Минске
Краткое описание:

Назначение:

САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения. Прибор для управления погружным насосом выпускается в корпусе настенного крепления Н.

Функциональные возможности:

• АВТОМАТИЧЕСКОЕ ЗАПОЛНЕНИЕ резервуара до заданного уровня
• АВТОМАТИЧЕСКОЕ ОСУШЕНИЕ резервуара до заданного уровня
• ЗАЩИТА ПОГРУЖНОГО НАСОСА от «сухого» хода
• ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ ДАТЧИКОВ УРОВНЯ – кондуктометрических, поплавковых
• РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

Функциональная схема прибора:

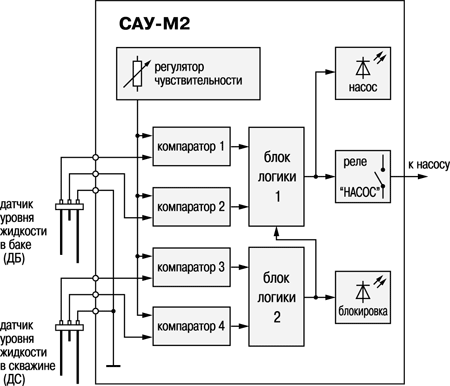

Функциональная схема прибора управления погружным насосом САУ-М2:

Автоматическое заполнение резервуара (бака) до заданного уровня:

Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.

Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:

• датчик уровня жидкости в баке (заполняемой емкости);
• датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).

Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.

Реле «НАСОС»:

• включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
• выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

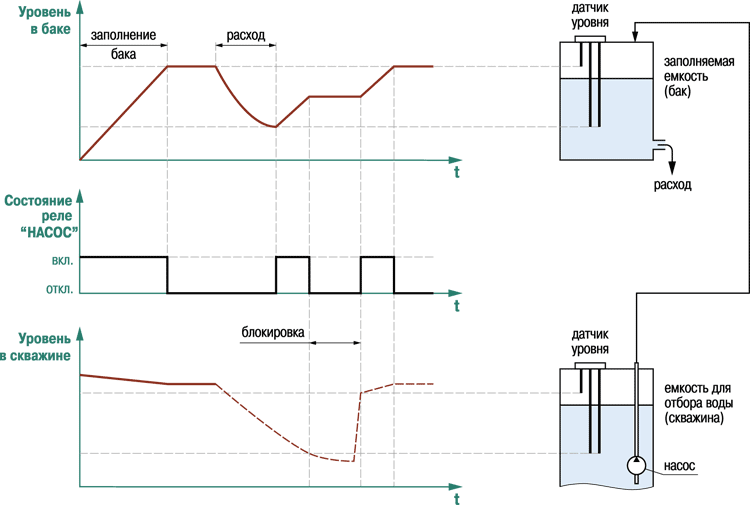

Пример временной диаграммы работы САУ-М2 в режиме заполнения резервуара

Автоматическое осушение резервуара:

При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.

Настройка прибора на электропроводность жидкости:

САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.

Защита погружного насоса от «сухого» хода:

При осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

Технические характеристики:

Условия эксплуатации:

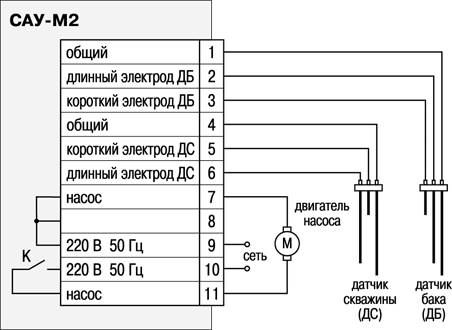

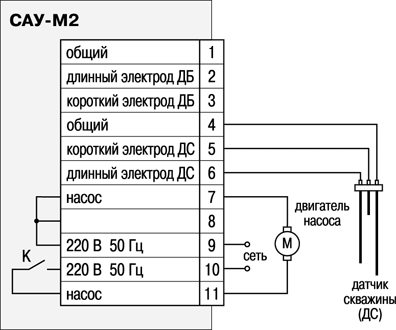

Схемы подключения:

Комплектность:
1-Прибор САУ-М2.
2-Комплект крепежных элементов Н.
3-Паспорт и руководство по эксплуатации.
4-Гарантийный талон.
Примечание: датчики и электроды в комплект поставки не входят!

Стандартные позиции (со склада):

САУ-М2
