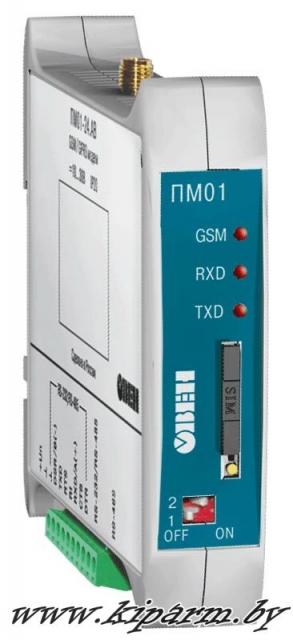

ОВЕН ПМ01 / GSM/GPRS модем.
Назначение:
GSM/GPRS модем ОВЕН ПМ01 предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM с оборудованием, оснащенным последовательными интерфейсами связи RS232 или RS485.
Области применения данного модема:
- Системы сбора данных, диспетчеризации и управления
- Автоматические терминалы самообслуживания (платежные, вендинг и др.)
- Системы охранной и противопожарной безопасности
- Удаленный контроль датчиков и различного оборудования, оснащенными последовательными интерфейсами
- Дистанционные измерения
- Доступ в Интернет
Преимущества:
- Защита от зависания – автоматическая перезагрузка модема
- Интерфейс RS-232 или RS-485
- Два варианта напряжения питания: 24В постоянного и 220В переменного тока
- Широкий диапазон температур: -30..+70
Функциональные возможности:
- Прием и передача SMS
- Прием и передача данных с помощью CSD
- Прием и передача данных с помощью GPRS
- Работа с последовательными интерфейсами RS-232* или RS-485**
- Позволяет производить управление приемом и передачей данных по последовательным интерфейсам RS-232* или RS-485 с помощью АТ-команд в соответствии со стандартами GSM 07.05 и GSM 07.07
- Производит индикацию наличия обмена данными по последовательным портам RS-485 или RS-232*
- Производит индикацию наличия регистрации в сети GSM и наличия передачи данных в режиме GPRS
Для организации обмена данными между SCADA-системой, через модемное соединене CSD, с устройством работающим по протоколу Modbus (ОВЕН ПЛК, модули ввода-вывода ОВЕН, ТРМ200, ТРМ201, ТРМ202, ТРМ138, ТРМ148, ТРМ133М и т.д.), рекомендуем приобрести: Modbus OPC/DDE сервер
* В зависимости от модифицации
** Подключение до 32 устройств, учитывая все особенности и ограничения интерфейса RS-485
Технические характеристики:
|
Наименование
|
Значение
|
|
Диапазон напряжений питания постоянного тока ПМ01-24.АВ, В
|
от 10 до 30
|
|
Диапазон напряжений питания переменного тока ПМ01-220.АВ, Вчастота, Гц
|
от 90 до 250
от 47 до 63
|
|
Максимальная потребляемая мощность, не более, ВА
|
15
|
|
Рабочий частотный диапазон
|
EGSM900/DCS1800/PCS1900
|
|
Класс выходной мощности передатчика
|
4 (EGSM900), 1 (DCS1800/PCS1900)
|
|
Класс мобильного оборудования
|
В
|
|
GPRS мультислот класс
|
10
|
|
Скорость обмена в режиме CSD, бит/с
|
9600
|
|
Скорость обмена в режиме GPRS, бит/с
|
прием – до 85600
передача – до 42800
|
|
Поддерживаемые типы SMS
|
SMS-MO, SMS-MT, SMS-CB
|
|
Поддержка SIM-карт
|
1,8В и 3В
|
|
Интерфейс связи с компьютером*
|
RS-232/RS-485, RS-485
|
|
Диапазон скоростей обмена по последовательному интерфейсу связи , бит/с
|
1200…115200
|
|
Степень защиты корпуса
|
IP20
|
|
Масса модема, кг, не более
|
0,5
|
|
Габаритные размеры модема, мм
|
120,1x107,1x22,5
|
|
Средний срок службы, лет, не менее
|
8
|

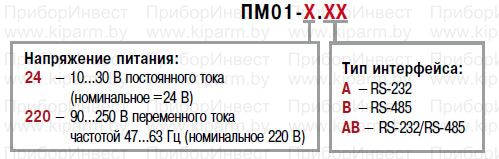

Как оформить заказ:

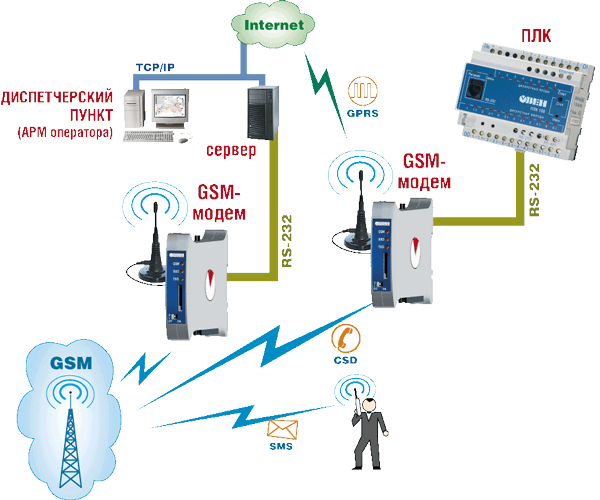

Схема применения:

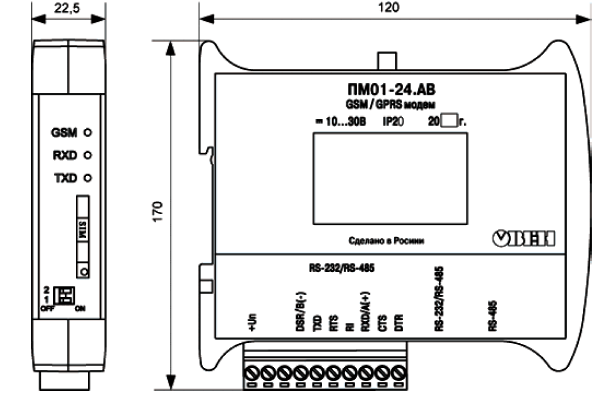

Габаритные и установочные размеры:
Комплектность:
- Модем ПМ01
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Позиции поставляемые нашей компанией:
стандартные позиции:
ПМ01-220.АВ
ПМ01-220.В
ПМ01-24.АВ
ПМ01-24.В
Аксессуары для модема поставляемые компанией Приборинвест:
АНТ-1
АНТ-2
АНТ-3
АНТ-4
АНТ-5
LECTUS
позиции на заказ (срок поставки от 3 недель):
КАБЕЛЬ КС10-10
КАБЕЛЬ КС10-3
КАБЕЛЬ КС10-5

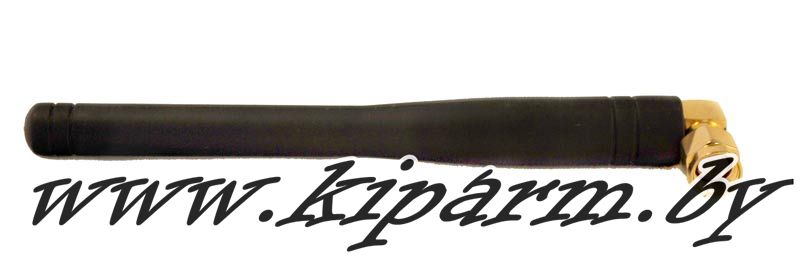

GSM антенна АНТ-1
|
|
| Компактная штыревая антенна АНТ-01 SMA. Предназначена для мест с хорошим уровнем сигнала сети GSM. Применяется совместно с модемом ПМ01 и модемами сторонних производителей оснащенными разъемом SMA-F. |
|
Основные характеристики:
|
Тип разъема
|
SMA-M
|
|
Частотный диапазон
|
880-960/1710-1990МГц
|
|
Входное сопротивление
|
50 Ом
|
|
VSWR
|
1:1.5
|
|
Усиление
|
1.0 дБ
|
|
Направленность
|
Вертикальная
|
|
Максимальная мощность
|
20 Вт
|
|
Габариты
|
|
|
Высота
|
103 +/-1мм
|
|
Макс Диаметр
|
10.0 мм
|
|
Мин Диаметр
|
8.0 мм
|

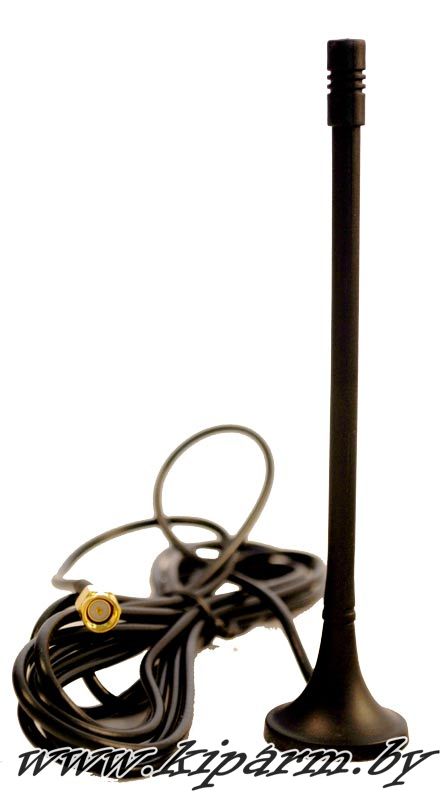

GSM антенна АНТ-2
|
|
| Компактная антенна на магнитной базе с кабелем длинной 2,5 м Применяется совместно с модемом ПМ01 и модемами сторонних производителей оснащенными разъемом SMA-F. |
|
Основные характеристики:
|
Тип разъема
|
SMA-M
|
|
Частотный диапазон
|
880-960/1710-1990МГц
|
|
Входное сопротивление
|
50 Ом
|
|
VSWR
|
1:1.8
|
|
Усиление
|
3.0 дБ
|
|
Направленность
|
Вертикальная
|
|
Максимальная мощность
|
30 Вт
|
|
Габариты
|
|
|
Высота
|
142 +/-1мм
|
|
Макс Диаметр
|
30.0 мм
|
|
Мин Диаметр
|
5.5 мм
|
|
Максимально допустимая скорость ветра
|
200 Км/ч
|
|
Длина кабеля
|
2500 мм
|

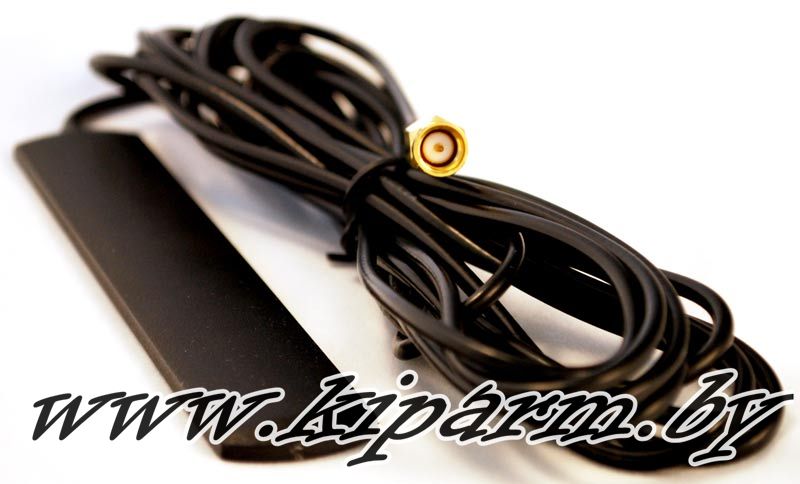

GSM антенна АНТ-3
 |
| Компактная антенна на липком основании для крепления на стекле и других ровных поверхностях. Антенна оснащена кабелем длинной 3 м. Применяется совместно с модемом ПМ01 и модемами сторонних производителей оснащенными разъемом SMA-F. |
|
Основные характеристики:
|
Тип разъема
|
SMA-M
|
|
Частотный диапазон
|
880-960/1710-1990/2110-2170 МГц
|
|
Входное сопротивление
|
50 Ом
|
|
VSWR
|
1:2.0
|
|
Усиление
|
2.5 дБ
|
|
Направленность
|
Вертикальная
|
|
Максимальная мощность
|
30 Вт
|
|
Габариты
|
|
|
Высота
|
115 +/-1мм
|
|
Ширина
|
22.0 мм
|
|
Длина кабеля
|
3000 мм
|

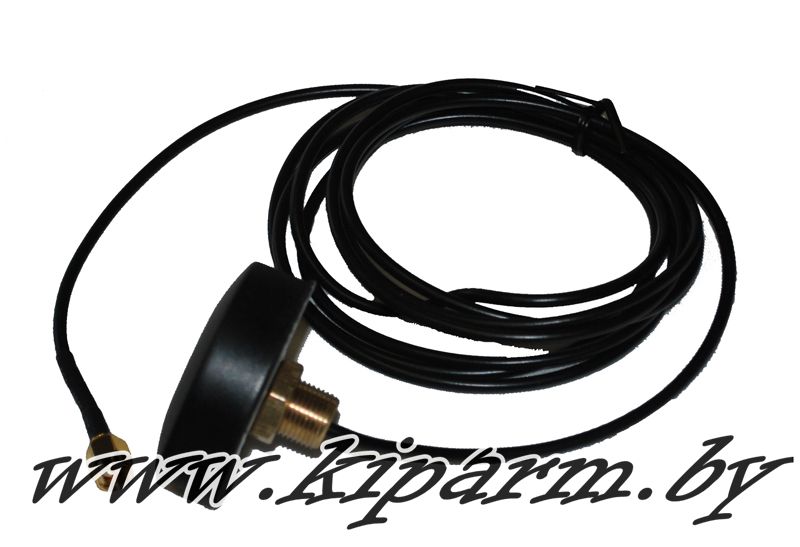

GSM антенна АНТ-4
|
|
| Компактная антивандальная антенна для крепления на внешней поверхности щита управления и других поверхностях. Антенна оснащена кабелем длинной 2 м. Применяется совместно с модемом ПМ01 и модемами сторонних производителей оснащенными разъемом SMA-F. |
|
Основные характеристики:
|
Тип разъема
|
SMA-M
|
|
Частотный диапазон
|
850/1900МГц - 900/1800 МГц
|
|
Входное сопротивление
|
50 Ом
|
|
VSWR
|
1:1.5
|
|
Усиление
|
2.5 дБ
|
|
Направленность
|
Вертикальная
|
|
Максимальная мощность
|
30 Вт
|
|
Габариты
|
|
|
Высота
|
14,5 мм
|
|
Ширина
|
46.0 мм
|
|
Длина кабеля
|
2000 мм
|

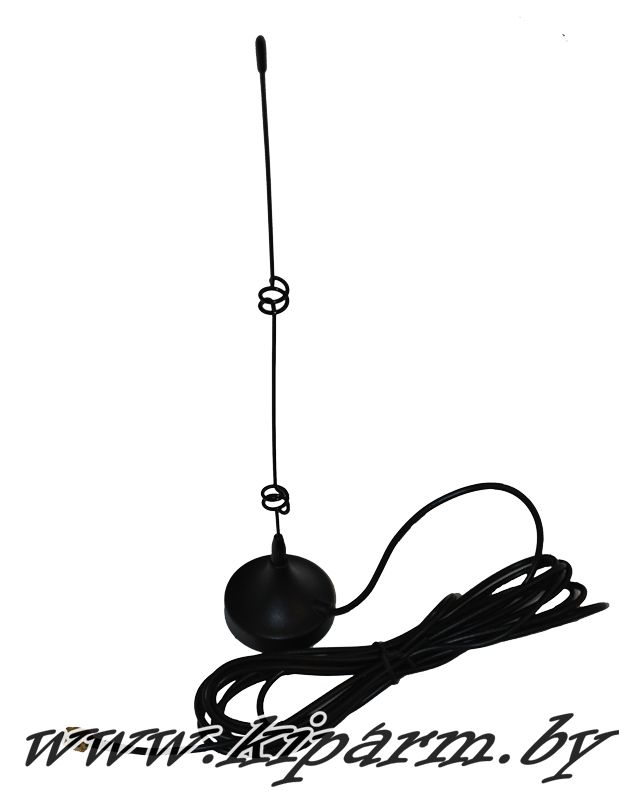

GSM антенна АНТ-5
|
|
| Портативная антенна на магнитной базе для крепления на металлических поверхностях вне щита управления. Антенна оснащена кабелем длинной 3 м. Применяется совместно с модемом ПМ01 и модемами сторонних производителей оснащенными разъемом SMA-F. |
|
Основные характеристики:
|
Тип разъема
|
SMA-M
|
|
Частотный диапазон
|
850/1900МГц - 900/1800 МГц
|
|
Входное сопротивление
|
50 Ом
|
|
VSWR
|
1:1.5
|
|
Усиление
|
7 дБ
|
|
Направленность
|
Вертикальная
|
|
Максимальная мощность
|
30 Вт
|
|
Габариты
|
|
|
Высота
|
290 мм
|
|
Ширина
|
55.0 мм
|
|
Длина кабеля
|
3000 мм
|

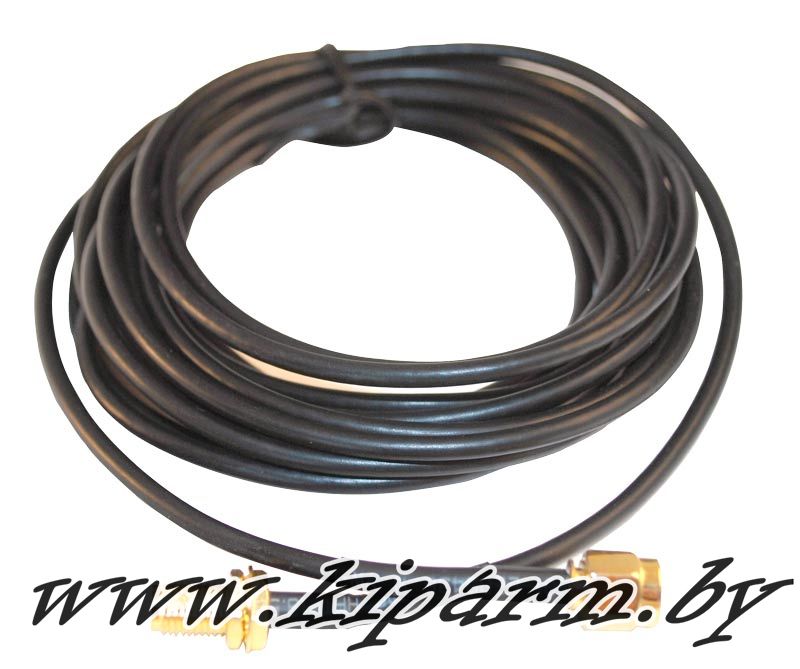

Удлинительный кабель для антенн АНТ-х - Кабель КС10-X
|
|
| Удлинительный кабель для подключения антенн АНТ-х. Разъем SMA-F - SMA-M. |
|
|
Удлинительный кабель для антенн АНТ-хх - Кабель КС10-3
|
|
Удлинительный кабель для антенн АНТ-хх - Кабель КС10-5
|
|
Удлинительный кабель для антенн АНТ-хх - Кабель КС10-10
|
Кабель для подключения модема ОВЕН ПМ01 к ПК через СОМ-порт - Кабель КС7
| |
| Кабель для подключения модема ОВЕН ПМ01 к ПК через СОМ-порт |
|
Сроки поставки: наличие уточняйте
◄
