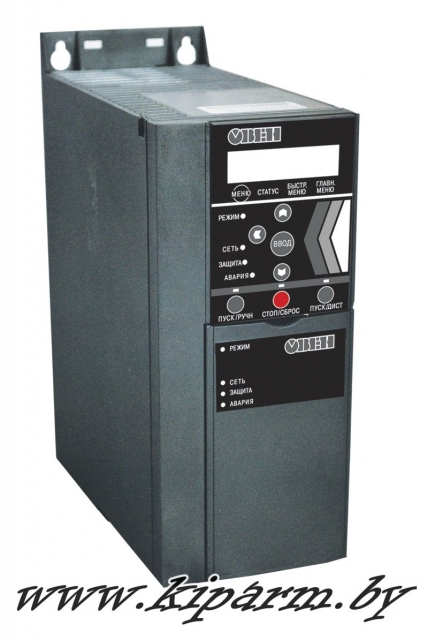

ОВЕН ПЧВ3 / Преобразователь частоты.
купить преобразователь частоты ПЧВ3 в Республике Беларусь, продажа частотных преобразователей ОВЕН ПЧВ 3 в РБ, цена и прайс на ПЧВ в Минске, стоимость ПЧВ3, купить локальную панель оператора ЛПО
В Н И М А Н И Е! Съемная локальная панель оператора ЛПО3 поставляется по отдельному заказу.
Назначение:
В ПЧВ3 возможности взаимодействия преобразователя с другими устройствами системы частотного управления приводом значительно расширены за счет увеличения количества дискретных и аналоговых выходов. ПЧВ3 имеют два релейных и два аналоговых токовых выхода, которые при необходимости могут использоваться как цифровые. Это расширяет возможности использования ПЧВ в системах каскадного управления насосами, а также улучшает организацию работы дополнительных систем автоматики.
В ПЧВ3 значительно расширены функциональные возможности относительно ПЧВ1 и ПЧВ2 и введены новые специализированные НVAC-функции, а именно режимы: «пожарный», «спящий» и контроль «обрыва ремня» с выполнением специальных алгоритмов работы приводов.
«Пожарный» режим предназначен для использования в критических ситуациях пожара, когда требуется, чтобы двигатель выполнял строго определенный алгоритм, например, вентиляция или подача воды с максимальной частотой вращения АД с блокировкой отключения.
«Спящий» режим позволяет исключить холостой ход привода и получить дополнительную экономию электроэнергии.
Контроль «обрыва ремня» позволяет автоматически перевести работу привода в безаварийный режим работы.
Помимо интерфейса Modbus ПЧВ3 поддерживает несколько дополнительных интерфейсов для более удобной интеграции в системы интеллектуального здания, а именно: BACNet, Metasys N, FLN Apogee.
Для программирования и оперативного управления ПЧВ3 служит панель оператора ЛПО3 (поставляется по отдельному заказу).
Заводские настройки «по умолчанию» позволяют пользователю с минимальными затратами опробовать работу привода в ручном и автоматическом режимах после ввода в ЛПО3 основных параметров АД.
Технические характеристики:
|
№
|
Наименование
|
Значение
|
|
1
|
Питающая сеть
|
3 фазы, 200…240 В (0,25…11 кВт)
3 фазы, 380…480 В
(0,37…90 кВт)
|
|
2
|
Выходное напряжение (U,V,W), %
|
0…100
|
|
3
|
Выходная частота, Гц
|
0…200 Гц(VC),
0…400 (U/F)
|
|
4
|
Цифровые входы,
в том числе импульсные
|
4
|
|
-
|
|
5
|
Аналоговые входы
|
2 U/I
|
|
|
Аналоговые выходы
|
2 I
|
|
6
|
Релейные выходы
|
2 (240 В, 2 А)
|
|
7
|
Протокол RS-485
|
Modbus RTU, FLN, Metasys; BACnet MSTP
|
|
8
|
Встроенные источники питания
|
10 В/25 мА
24 В/80 мА
|
|
9
|
Класс защиты корпуса
|
IP20
|
|
10
|
Вибропрочность
|
1,0g
|
|
11
|
Максимальная относительная влажность
|
95 % без конденсации влаги
|
|
12
|
Диапазон рабочих температур
|
0…40 ºС при номинальном выходном токе
-20…+50 ºС со снижением выходного тока
|
|
13
|
Температура при хранении и транспортировке
|
-30… +70 ºС
|
|
14
|
Максимальная длина экранированного кабеля двигателя
|
25 м
|
|
15
|
Максимальная длина неэкранированного кабеля двигателя
|
50 м
|
|
16
|
Перегрузочная способность
|
150 % (60 с),
|
|
17
|
Тормозной ключ
|
нет
|
Модификации:
Номинальные параметры преобразователей серии ПЧВ3:
|
Обозначение для заказа
|
Выходная
мощность, кВт
|
Номинальный
выходной ток, А
|
Питающая сеть, В
|
|
ПЧВ3-К25-Б
|
0,25
|
1,5
|
3×200…240
|
|
ПЧВ3-К37-Б
|
0,37
|
2,2
|
3×200…240
|
|
ПЧВ3-К75-Б
|
0,75
|
4,2
|
3×200…240
|
|
ПЧВ3-1К5-Б
|
1,5
|
6,8
|
3×200…240
|
|
ПЧВ3-2К2-Б
|
2,2
|
9,6
|
3×200…240
|
|
ПЧВ3-3К7-Б
|
3,7
|
15,2
|
3×200…240
|
|
ПЧВ3-5К5-Б
|
5,5
|
22
|
3×200…240
|
|
ПЧВ3-7К5-Б
|
7,5
|
28
|
3×200…240
|
|
ПЧВ3-11К-Б
|
11
|
42
|
3×200…240
|
|
ПЧВ3-К37-В
|
0,37
|
1,2
|
3×380…480
|
|
ПЧВ3-К75-В
|
0,75
|
2,2
|
3×380…480
|
|
ПЧВ3-1К5-В
|
1,5
|
3,7
|
3×380…480
|
|
ПЧВ3-2К2-В
|
2,2
|
5,3
|
3×380…480
|
|
ПЧВ3-3К0-В
|
3
|
7,2
|
3×380…480
|
|
ПЧВ3-4К0-В
|
4
|
9,1
|
3×380…480
|
|
ПЧВ3-5К5-В
|
5,5
|
12
|
3×380…480
|
|
ПЧВ3-7К5-В
|
7,5
|
15,5
|
3×380…480
|
|
ПЧВ3-11К-В
|
11
|
23
|
3×380…480
|
|
ПЧВ3-15К-В
|
15
|
31
|
3×380…480
|
|
ПЧВ3-18К-В
|
18,5
|
37
|
3×380…480
|
|
ПЧВ3-22К-В
|
22
|
42,5
|
3×380…480
|
|
ПЧВ3-30К-В
|
30
|
61
|
3×380…480
|
|
ПЧВ3-37К-В
|
37
|
73
|
3×380…480
|
|
ПЧВ3-45К-В
|
45
|
90
|
3×380…480
|
|
ПЧВ3-55К-В
|
55
|
106
|
3×380…480
|
|
ПЧВ3-75К-В
|
75
|
147
|
3×380…480
|
|
ПЧВ3-90К-В
|
90
|
177
|
3×380…480
|
Пример записи заказа:
ПЧВ3-Х1-Х2, где Х1 - Выходная мощность, кВт; Х2 - Питающая сеть, В: Б - 3×200…240; В - 3×380…480

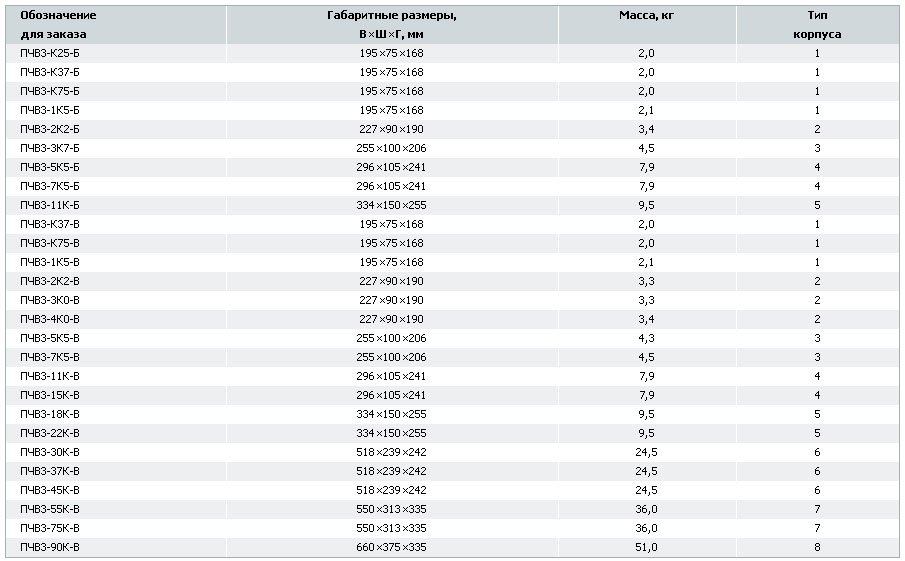

Массогабаритные показатели серии ПЧВ3:

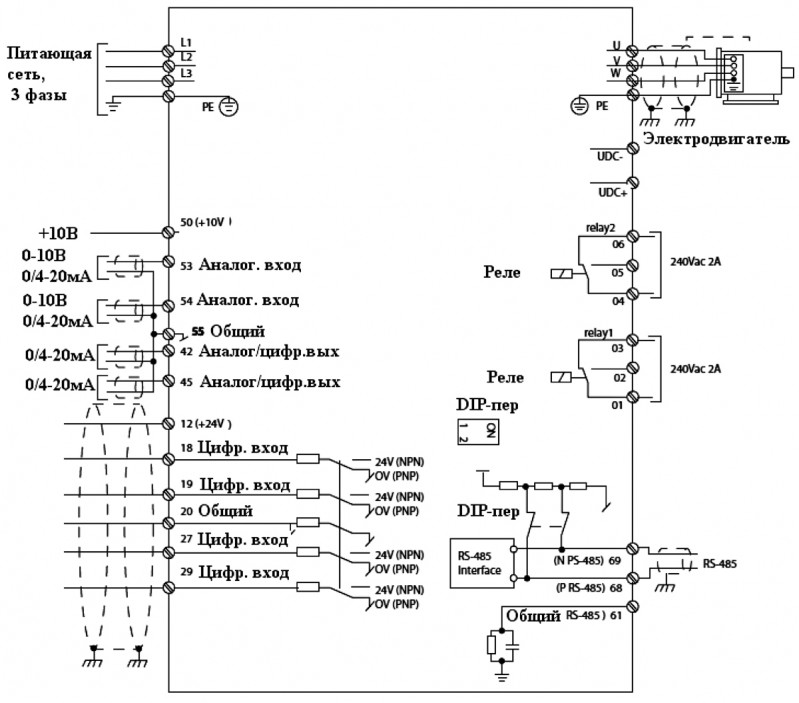

Схема подключения:
Аксессуары:
|
Обозначение для заказа
|
Наименование
|
|
ЛПО3
|
Локальная панель оператора для ПЧВ3
|
|
Комплект KM3-1
|
Комплект монтажный (кабель 3м.) для ПЧВ3
|
|
Крышка КО3-1
|
Крышка опции IP21 для ПЧВ3, корпус 01
|
|
Крышка КО3-2
|
Крышка опции IP21 для ПЧВ3, корпус 02
|
|
Крышка КО3-3
|
Крышка опции IP21 для ПЧВ3, корпус 03
|
|
Крышка КО3-4
|
Крышка опции IP21 для ПЧВ3, корпус 04
|
|
Крышка КО3-5
|
Крышка опции IP21 для ПЧВ3, корпус 05
|
|
Панель ПК3-1/2
|
Панель кабельная для ПЧВ3, корпус 01 и 02
|
|
Панель ПК3-3
|
Панель кабельная для ПЧВ3, корпус 03
|
|
Панель ПК3-4/5
|
Панель кабельная для ПЧВ3, корпус 04 и 05
|
|
Отсек ОК3-1
|
Отсек кабельный для ПЧВ3, корпус 01
|
|
Отсек ОК3-2
|
Отсек кабельный для ПЧВ3, корпус 02
|
|
Отсек ОК3-3
|
Отсек кабельный для ПЧВ3, корпус 03
|
|
Отсек ОК3-4
|
Отсек кабельный для ПЧВ3, корпус 04
|
|
Отсек ОК3-5
|
Отсек кабельный для ПЧВ3, корпус 05
|
Съемная локальная панель оператора ЛПО3:
Съёмная локальная панель оператора ЛПО3 прибора предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.
ЛПО3 поставляется по отдельному заказу.
Стандартные позиции:
ПЧВ3-11К-Б
ПЧВ3-11К-В
ПЧВ3-15К-В
ПЧВ3-18К-В
ПЧВ3-1К5-Б
ПЧВ3-1К5-В
ПЧВ3-22К-В
ПЧВ3-2К2-Б
ПЧВ3-2К2-В
ПЧВ3-30К-В
ПЧВ3-37К-В
ПЧВ3-3К0-В
ПЧВ3-3К7-Б
ПЧВ3-45К-В
ПЧВ3-4К0-В
ПЧВ3-55К-В
ПЧВ3-5К5-Б
ПЧВ3-5К5-В
ПЧВ3-75К-В
ПЧВ3-7К5-Б
ПЧВ3-7К5-В
ПЧВ3-90К-В
ПЧВ3-К25-Б
ПЧВ3-К37-Б
ПЧВ3-К37-В
ПЧВ3-К75-Б
ПЧВ3-К75-В
ЛПО3
Сроки поставки: наличие уточняйте
◄
