Назначение:
Универсальные векторные преобразователи частоты малой и средней мощности ОВЕН ПЧВ1 и ПЧВ2 могут применяться в системах автоматизированных приводов мощностью не более 22 кВт, в числе которых разнообразные HVAC-системы, станки малой и средней мощности, конвейерные линии, системы пространственного позиционирования и др.
Благодаря наличию дискретного импульсного входа может быть составлен алгоритм работы многодвигательных приводов с заданием или обратной связью по сигналам от цифровых датчиков физических величин, например, синхронное вращение нескольких АД с заданным передаточным числом и малой погрешностью управления.
Для программирования и оперативного управления ПЧВ1 и ПЧВ2 служат панели оператора ЛПО1 и ЛПО2 (поставляются по отдельному заказу). Отличие ЛПО1 и ЛПО2 состоит в наличии/отсутствии потенциометра на их лицевой части. Регулирование задания или обратной связи в ЛПО2 осуществляется цифровым способом – кнопками «больше/меньше».
Заводские настройки «по умолчанию» позволяют пользователю с минимальными затратами опробовать работу привода в ручном и автоматическом режимах после ввода в ЛПО1 или ЛПО2 основных параметров АД.
Технические характеристики:
|
№
|
Наименование
|
Значение
|
|
1
|
Питающая сеть
|
ПЧВ1
|
ПЧВ2
|
|
1 фаза, 200…240 В (0,18…2,2 кВт)
3 фазы, 380…480 В (0,37…4 кВт)
|
3 фазы, 380…480 В (5,5…22 кВт)
|
|
2
|
Выходное напряжение (U,V,W), %
|
0…100
|
|
3
|
Выходная частота, Гц
|
0…200 Гц(VC),
0…400 (U/F)
|
|
4
|
Цифровые входы,
в том числе импульсные
|
5
|
|
1
|
|
5
|
Аналоговые входы
|
2 (1 U/I, 1 I)
|
|
|
Аналоговые выходы
|
1 I
|
|
6
|
Релейные выходы
|
1 (240 В, 2 А)
|
|
7
|
Протокол RS-485
|
Modbus RTU
|
|
8
|
Встроенные источники питания
|
10 В/15 мА,
24 В/130 мА
|
|
9
|
Класс защиты корпуса
|
IP20
|
|
10
|
Вибропрочность
|
0,7g
|
|
11
|
Максимальная относительная влажность
|
95 % без конденсации влаги
|
|
12
|
Диапазон рабочих температур
|
0…40 ºС при номинальном выходном токе
-10…+50 ºС со снижением выходного тока
|
|
13
|
Температура при хранении и транспортировке
|
-20…+70 ºС
|
|
14
|
Максимальная длина экранированного кабеля двигателя
|
15 м
|
|
15
|
Максимальная длина неэкранированного кабеля двигателя
|
50 м
|
|
16
|
Перегрузочная способность
|
150 % (60 с),
|
|
17
|
Тормозной ключ
|
ПЧВ1
|
ПЧВ2
|
|
есть, от 1,5 кВт
|
есть
|
Модификации:
Номинальные параметры преобразователей:
|
Обозначение для заказа
|
Выходная мощность
|
Фаза, напряжение
|
Номинальный выходной ток
|
|
ПЧВ101-К18-А
|
0,18кВт
|
1* 200…240В
|
1,2 А
|
|
ПЧВ101-К37-А
|
0,37кВт
|
1* 200…240В
|
2,2 А
|
|
ПЧВ101-К75-А
|
0,75кВт
|
1* 200…240В
|
4,2 А
|
|
ПЧВ102-1К5-А
|
1,5кВт
|
1* 200…240В
|
6,8 А
|
|
ПЧВ103-2К2-А
|
2,2кВт
|
1* 200…240В
|
9,6 А
|
|
ПЧВ101-К37-В
|
0,37кВт
|
3* 380…480В
|
1,1 А
|
|
ПЧВ101-К75-В
|
0,75кВт
|
3* 380…480В
|
2,1 А
|
|
ПЧВ102-1К5-В
|
1,5кВт
|
3* 380…480В
|
3,4 А
|
|
ПЧВ102-2К2-В
|
2,2кВт
|
3* 380…480В
|
4,8 А
|
|
ПЧВ103-3К0-В
|
3,0кВт
|
3* 380…480В
|
6,3 А
|
|
ПЧВ103-4К0-В
|
4,0кВт
|
3* 380…480В
|
8,2 А
|
|
ПЧВ203-5К5-В
|
5,5кВт
|
3* 380…480В
|
11,0 А
|
|
ПЧВ203-7К5-В
|
7,5кВт
|
3* 380…480В
|
14,0 А
|
|
ПЧВ204-11К-В
|
11кВт
|
3* 380…480В
|
21,0 А
|
|
ПЧВ204-15К-В
|
15кВт
|
3* 380…480В
|
27,0 А
|
|
ПЧВ205-18К-В
|
18кВт
|
3* 380…480В
|
37,0 А
|
|
ПЧВ205-22К-В
|
22кВт
|
3* 380…480В
|
43,0 А
|
Массогабаритные показатели:
|
Обозначение для заказа
|
Тип корпуса
|
Габаритные размеры, мм
|
Масса, кГ
|
|
ПЧВ101-К18-А
|
01
|
150x70x148
|
1,1
|
|
ПЧВ101-К37-А
|
01
|
150x70x148
|
1,1
|
|
ПЧВ101-К75-А
|
01
|
150x70x148
|
1,1
|
|
ПЧВ102-1К5-А
|
02
|
176x75x168
|
1,6
|
|
ПЧВ103-2К2-А
|
03
|
239x90x194
|
3,0
|
|
ПЧВ101-К37-В
|
01
|
150x70x148
|
1,1
|
|
ПЧВ101-К75-В
|
01
|
150x70x148
|
1,1
|
|
ПЧВ102-1К5-В
|
02
|
176x75x168
|
1,6
|
|
ПЧВ102-2К2-В
|
02
|
176x75x168
|
1,6
|
|
ПЧВ103-3К0-В
|
03
|
239x90x194
|
3,0
|
|
ПЧВ103-4К0-В
|
03
|
239x90x194
|
3,0
|
|
ПЧВ203-5К5-В
|
03
|
239x90x194
|
3,0
|
|
ПЧВ203-7К5-В
|
03
|
239x90x194
|
3,0
|
|
ПЧВ204-11К-В
|
04
|
292x125x241
|
6,0
|
|
ПЧВ204-15К-В
|
04
|
292x125x241
|
6,0
|
|
ПЧВ205-18К-В
|
05
|
335x165x248
|
9,5
|
|
ПЧВ205-22К-В
|
05
|
335x165x248
|
9,5
|
Схема подключения:
Аксессуары:
|
Обозначение для заказа
|
Наименование
|
|
ЛПО1
|
Локальная панель оператора (с потенциометром)
для ПЧВ1 и ПЧВ2
|
|
ЛПО2
|
Локальная панель оператора (без потенциометра)
для ПЧВ1 и ПЧВ2
|
|
Комплект KM1/2-1
|
Комплект монтажный (кабель 3м.) для ПЧВ1 и ПЧВ2
|
|
Комплект KM1-2
|
Комплект монтажный (замок DIN-рейки) для ПЧВ1
|
|
Крышка КО1-1
|
Крышка опции IP21 для ПЧВ1, корпус 01
|
|
Крышка КО1-2
|
Крышка опции IP21 для ПЧВ1, корпус 02
|
|
Крышка КО1/2-3
|
Крышка опции IP21 для ПЧВ1 и ПЧВ2, корпус 03
|
|
Панель ПК1-1/2
|
Панель кабельная для ПЧВ1, корпус 01 и 02
|
|
Панель ПК1/2-3
|
Панель кабельная для ПЧВ1 и ПЧВ2, корпуса 03
|
|
Отсек ОК1-1
|
Отсек кабельный для ПЧВ1, корпус 01
|
|
Отсек ОК1-2
|
Отсек кабельный для ПЧВ1, корпус 02
|
|
Отсек ОК1/2-3
|
Отсек кабельный для ПЧВ1 и ПЧВ2, корпус 03
|
ЛПО1. Локальная панель оператора №1, с потенциометром:
ЛПО2. Локальная панель оператора №2, без потенциометра:

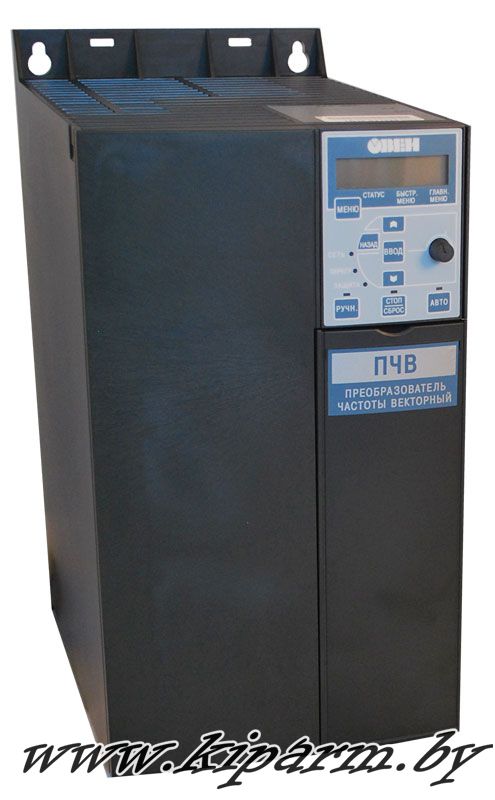

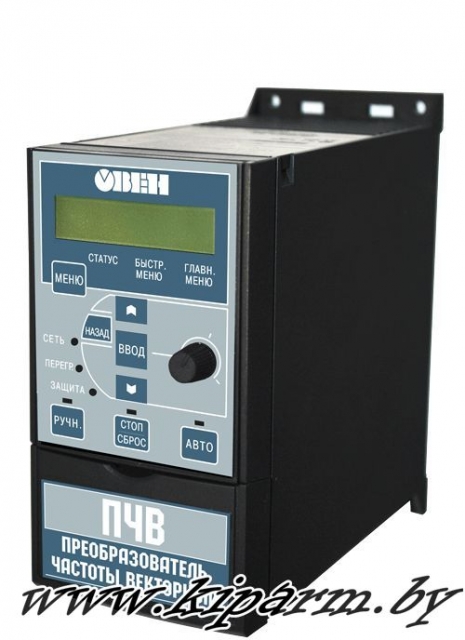

Внешний вид ПЧВ1 и ПЧВ2:
Стандартные позиции:
ПЧВ101-К18-А
ПЧВ101-К37-А
ПЧВ101-К37-В
ПЧВ101-К75-А
ПЧВ101-К75-В
ПЧВ102-1К5-А
ПЧВ102-1К5-В
ПЧВ102-2К2-В
ПЧВ103-2К2-А
ПЧВ103-3К0-В
ПЧВ103-4К0-В
ПЧВ203-5К5-В
ПЧВ203-7К5-В
ПЧВ204-11К-В
ПЧВ204-15К-В
ПЧВ205-18К-В
ПЧВ205-22К-В
ЛПО1
ЛПО2
Сроки поставки: наличие уточняйте
◄
