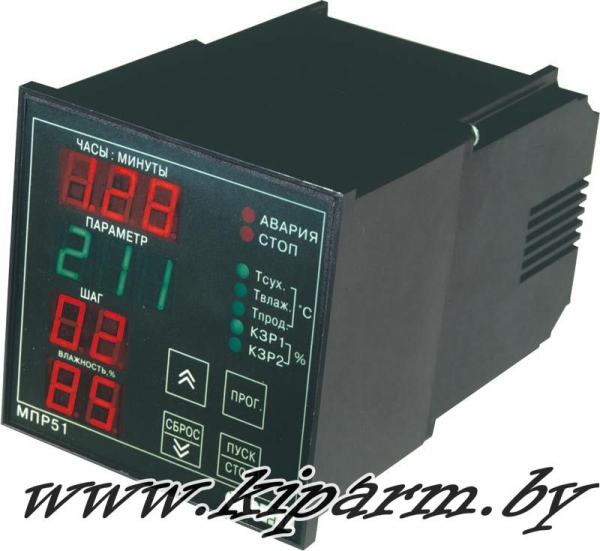

Назначение прибора:
Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр. Прибор выпускается только в щитовом корпусе типа Щ4.
Технические характеристики:
|
Напряжение питания
|
150…242 В переменного тока частотой 47...63 Гц
или 210...300 В постоянного тока
|
|
Диапазон измерения при использовании (в скобках указана разрешающая способность):
|
|
|
– датчика ТСМ
|
–50...+200 °С (0,1 °С)
|
|
– датчика ТСП, Pt100
|
–80...+750 °С (0,1 °С)
|
|
– датчика положения задвижки
|
0...100 % (1 %)
|
|
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)
|
±0,5 %
|
|
Количество входных каналов, из них:
|
5
|
|
– температуры
|
3
|
|
– положения задвижки
|
2
|
|
Количество каналов регулирования
|
2
|
|
Количество выходных реле
|
5
|
|
Количество выходных транзисторных ключей
|
8
|
|
Период следования управляющих импульсов на выходе регулятора
|
1...120 с
|
|
Максимально допустимый ток нагрузки устройств управления:
|
|
|
– э/м реле (при ~220 В или =30 В)
|
4 А
|
|
– транзисторного ключа (при постоянном напряжении =50 В)
|
200 мА
|
|
Интерфейс связи с ПК
|
последовательный, RS-232 (через адаптер сети АС2)
или RS-485
|
|
Длина линии связи прибора с АС2
|
не более 1000 м
|
|
Тип корпуса
|
щитовой Щ4
|
|
Габаритные размеры
|
96х96х145 мм
|
|
Степень защиты корпуса со стороны передней панели
|
IP54
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
+1...+5 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при 35 °С)
|
30...80 %
|
Функциональные возможности:
- ИЗМЕРЕНИЕ ТРЕХ ПАРАМЕТРОВ:
– температуры камеры («сухого» термометра) Тсух;
– температуры «влажного» термометра Твлаж;
– температуры продукта Тпрод
- ВЫЧИСЛЕНИЕ ДВУХ ДОПОЛНИТЕЛЬНЫХ ПАРАМЕТРОВ:
– разности температур ΔТ = Тсух – Тпрод;
– влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
- ДВА ПИД-РЕГУЛЯТОРА для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
- ЧЕТЫРЕ ВЫХОДНЫХ РЕЛЕ для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
- РЕГУЛИРОВАНИЕ ПО ЗАДАННОЙ ПОЛЬЗОВАТЕЛЕМ ПРОГРАММЕ
- ДОПОЛНИТЕЛЬНОЕ РЕЛЕ И 8 ТРАНЗИСТОРНЫХ КЛЮЧЕЙ:
– для сигнализации об аварии и об окончании выполнения программы;
– для управления дополнительным оборудованием
- АВТОНАСТРОЙКА ПИД-РЕГУЛЯТОРОВ
- УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов (наладчиков, технологов и т. д.)
- РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ПК через адаптер сети ОВЕН АС2 по интерфейсу RS-232
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 по заказу
- КОНФИГУРИРОВАНИЕ НА ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)
Стандартные варианты применения МПР51:
- Измеритель-регулятор температуры и влажности (Тсух, Ψ);
- Измеритель-регулятор температуры и разности температур (Тсух, ΔТ);
- Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).
Примеры применения МПР51:
|
|
|
Пример 1.

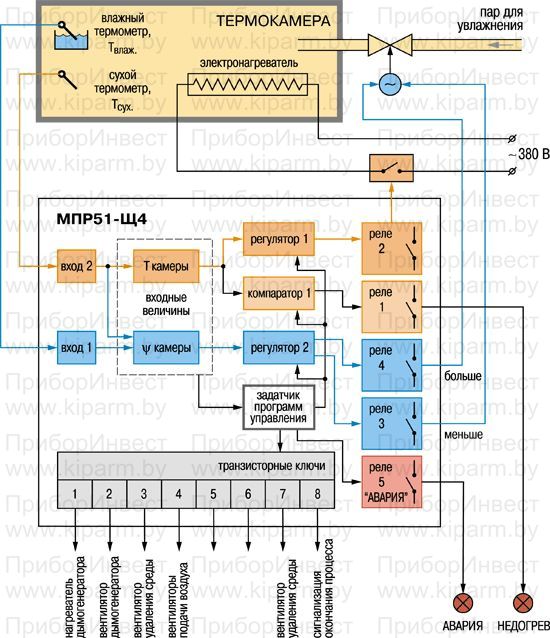

Управление температурно-влажностным режимом при термической обработке мясопродуктов в термокамере
|
|
|

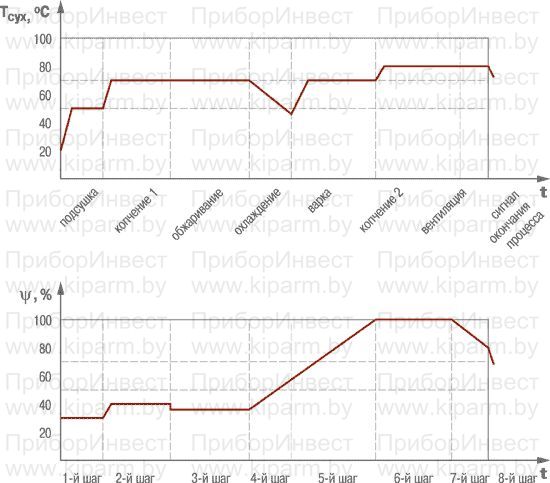

| Графики температуры и влажности заданного температурно-влажностного режима |
|
При термообработке и копчении мясопродуктов в термокамере требуется не только точное поддержание определенной температуры и влажности на каждой стадии процесса, но и периодическое включение дополнительных устройств, например дымогенератора или вентилятора. Для этого, помимо реле 2 для управления ТЭНом и двух реле (реле 3 и реле 4), обеспечивающих непрерывное поступление пара в камеру, в схеме задействованы транзисторные ключи для управления вспомогательными устройствами.
|
|
|
Пример 2.

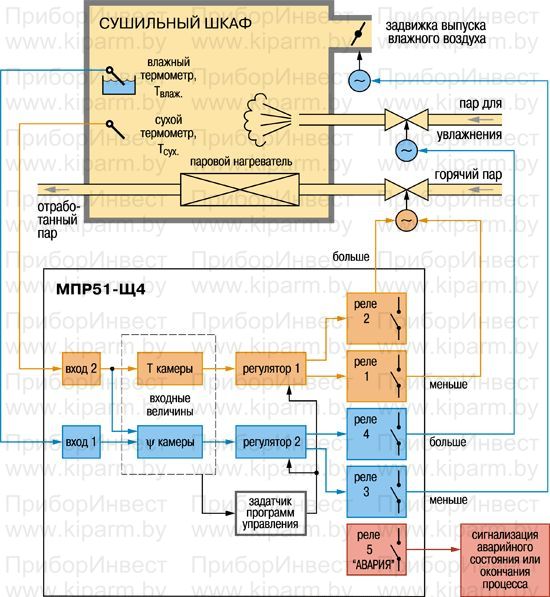

Управление температурно-влажностным режимом в процессе сушки
|
|
Процесс сушки состоит из нескольких последовательных этапов с определенной длительностью, во время которых температура и влажность поддерживаются постоянными.
Для поддержания температуры в сушильном шкафу используется паронагреватель, через который пропускается горячий пар.
Для управления количеством проходящего пара используются реле 1 и реле 2. Два других реле задействованы в управлении подачи пара для поддержания влажности: реле 4 управляет положением клапана, подающего пар, а реле 3 управляет задвижкой выпуска влажного воздуха. Реле 5 используется для сигнализации об аварии и об окончании процесса сушки.
|
|
|
Пример 3.

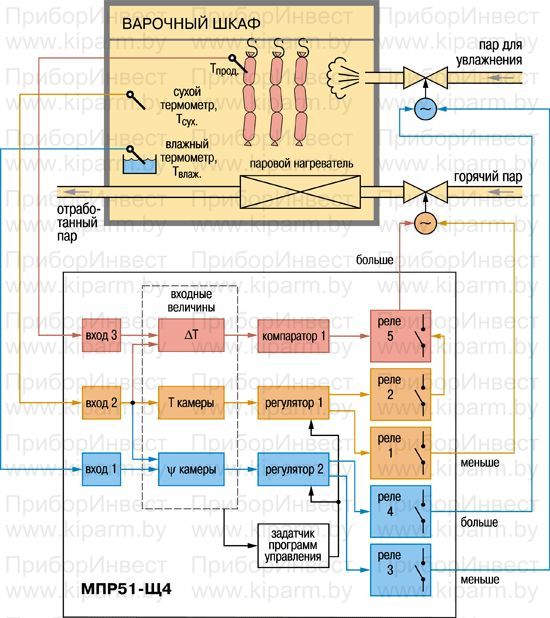

Управление температурно-влажностным режимом варочного шкафа
|
|
Технология изготовления некоторых вареных колбас требует соблюдения особого температурного режима, суть которого заключается в необходимости поддержания заданной разности температур ΔТ в камере (Тсух) и внутри продукта. Превышение этой величины может привести к разрыву оболочки батонов и порче продукции.
Для выполнения условия ΔТ <= А,
где ΔТ = Тсух – Тпрод;
А – максимально допустимая разность температур,
в МПР51-Щ4 используется компаратор 1, который в случае превышения ΔТ заданного значения блокирует включение реле 2, подающего пар для нагрева камеры.
Пример блока программы для поддержания компаратором 1 заданной величины ΔТ:
|
Значение параметра
|
Комментарии
|
|
с01=004
|
Входная величина компаратора равна ΔТ=Тсух – Тпрод
|
|
с02=005
|
Выходом компаратора 1 является реле 5
|
|
с03=20
|
Значение верхней уставки компаратора 1 равно 20 °С
|
|
с04=18
|
Значение нижней уставки компаратора 1 равно 18 °С
|
|
с05=001
|
Логика работы компаратора 1:
|
|
– по достижении ΔТ=20 (верхняя уставка) компаратор блокирует включение реле 2 (реле 5 разомкнуто)
|
|
– по достижении ΔТ=18 (нижняя уставка) компаратор снимает блокировку реле 2 (реле 5 замкнуто)
|
|
с06=000
|
Блокировка срабатывания компаратора до 1 го достижения уставки в начале программы отключена
|
|
с07=001
|
Блокировка срабатывания компаратора до 1 го достижения уставки в начале шага отключена
|

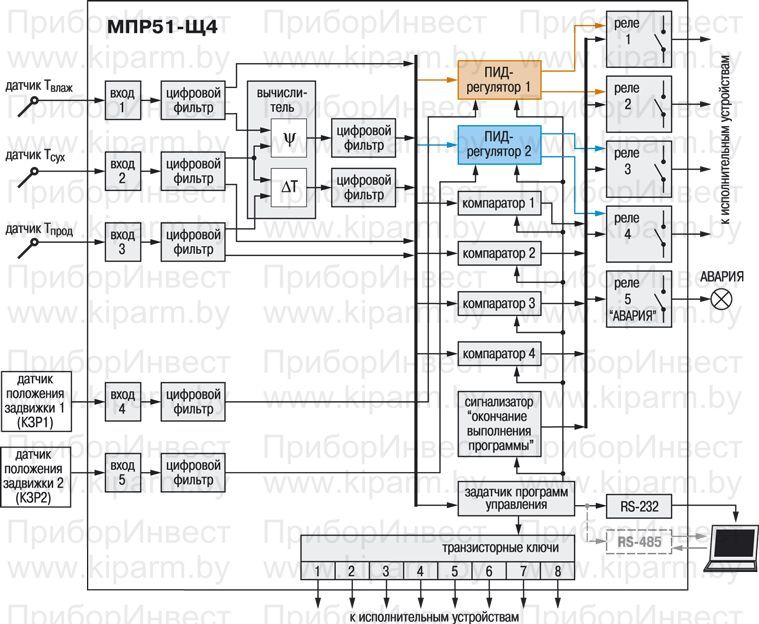

Функциональная схема прибора:
Входы для измерения температур:
Датчики температуры Тсух, Твлаж и Тпрод подключают ко входам 1...3.
Прибор имеет две модификации входов:
- для подключения датчиков ТСМ/ТСП сопротивлением 50 Ом;
- для подключения датчиков ТСМ/ТСП сопротивлением 100 Ом, Pt100.
Использование датчиков положения задвижки:
МПР51-Щ4 может управлять задвижками с использованием резистивных датчиков положения, которые подключаются ко входам 4 и 5.
Точное регулирование температуры и влажности:
МПР51-Щ4 имеет в своем составе 2 ПИД-регулятора, которые обеспечивают точное поддержание любых двух из пяти измеренных и вычисленных параметров: Тсух, Твлаж, Тпрод, Ψ и ΔТ.
Выходные устройства для управления исполнительными механизмами и сигнализации:
Для регулирования в МПР51-Щ4 используются 4 двухпозиционных нормально разомкнутых реле 4 А 220 В, которые попарно закреплены за ПИД-регуляторами.
ПИД-регуляторы могут управлять различными исполнительными механизмами:
- двухпозиционным (ТЭНом, охладителем) с использованием одного э/м реле;
- трехпозиционным (задвижкой) с использованием двух э/м реле.
Для управления дополнительным оборудованием либо для сигнализации о ходе технологического цикла можно использовать пятое реле «Авария» или 8 транзисторных ключей с открытым коллектором.
Любое незадействованное реле может использоваться одним из компараторов для сигнализации о выходе контролируемой величины за заданные пределы или для двухпозиционного регулирования.
Регулирование по заданной пользователем программе:
Изменение параметров регулирования осуществляется по заданной пользователем программе, состоящей из последовательности шагов.
На каждом шаге программы могут быть заданы:
- входная величина (из пяти возможных) для каждого ПИД-регулятора;
- уставки поддерживаемых температур и влажности;
- условия перехода к следующему шагу – по времени и (или) по достижении заданного значения температуры (влажности);
- скорость выхода на уставку;
- режимы следования импульсов для транзисторных ключей.
Программы запоминаются в энергонезависимой памяти прибора, а затем используются по выбору пользователя. Количество программ, хранящихся в памяти прибора, зависит от числа шагов в каждой. Количество шагов в программе задается пользователем. Всего прибор может хранить от 60 программ по 7 шагов каждая до 5 программ по 99 шагов каждая.
Диагностика и контроль прохождения технологического процесса:
Прибор выдает сигнал «Авария» замыканием контактов пятого реле прибора и свечением светодиода «Авария»:
- при выходе любого из регулируемых параметров за заданные пределы;
- при обрыве или коротком замыкании датчика;
- при диагностировании невозможности продолжения работы;
- по окончании выполнения программы.
В случае временного отключения питания во время выполнения программы
дальнейшие действия прибора определяются по заданному пользователем алгоритму.
Программирование и защита настроек:
Значения параметров задаются с помощью кнопок на лицевой панели прибора. Для каждой группы специалистов (наладчиков, технологов и т. д.) имеется своя группа параметров, доступ к которой возможен только через пароль.
Существует возможность задания и изменения параметров МПР51-Щ4 с помощью программы-конфигуратора на ПК. Для этого прибор необходимо подключить к ПК с помощью специального кабеля.
Регистрация данных на ПК:
В приборе предусмотрена возможность регистрации хода технологического процесса на ПК. Для регистрации можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
В зависимости от модификации, подключение прибора к ПК осуществляется по интерфейсу RS-232 через адаптер сети ОВЕН АС2 или по интерфейсу RS-485 через адаптер АС3-М или АС4.
Изготовитель бесплатно предоставляет для МПР-51-Щ4:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
Комплектация поставки:
- Прибор МПР51-Щ4
- Комплект крепежных элементов Щ
- Паспорт
- Руководство по экплуатации
- Гарантийный талон
Дополнительно поставляется кабель для программирования МПР51-Щ4 на ПК.
