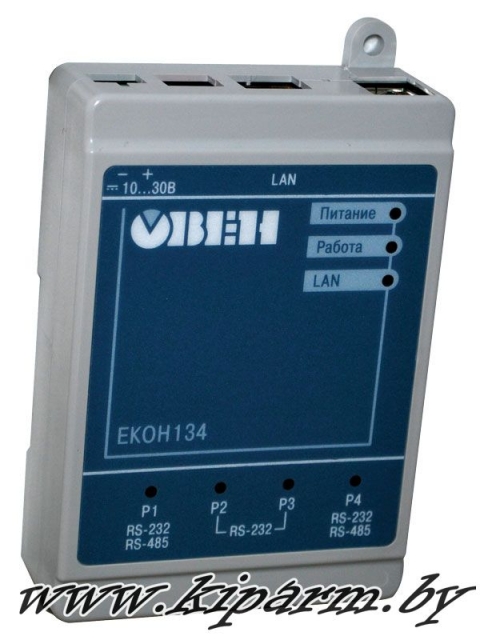

ОВЕН ЕКОН134 / Преобразователь интерфейса Ethernet — RS-232/RS-485.
Купить Преобразователь интерфейса Ethernet — RS-232/RS-485 ОВЕН ЕКОН134 в Республике Беларусь (РБ). Продажа, цена, стоимость екон-134 в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение:
Преобразователь интерфейса Ethernet ЕКОН134 предназначен для подключения устройств c последовательным интерфейсом (RS-232, RS-485) к сети Ethernet. Он может применяться в системах диспетчеризации, автоматизированных системах учета энерго- и теплоэнергоресурсов как коммерческих, так и технологических.
Функциональные возможности:
- Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»
- Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)
- Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet
- Индикация обмена через последовательные порты
В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.
Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.
Отличительные характеристики:
- 4 последовательных порта для удаленной работы по сети Ethernet (Internet) с одним или несколькими устройствами, оснащенными интерфейсом RS-232/RS-485
- 2 универсальных последовательных интерфейса RS-232/RS-485, режим работы определяется при помощи встроенных DIP-переключателей
- Прибор имеет возможность конфигурирования параметров работы и замены внутреннего программного обеспечения (ПО) через WEB-интерфейс или через программу Конфигуратор Виртуальных Портов (КВП)
- Высокая скорость передачи данных по последовательным портам, до 921600 бот посредством сетевого протокола UDP
- Один полномодемный последовательный порт RS-232
- Широкий диапазон температур: от -25 до +70 ºС
Применение:
|
|
|

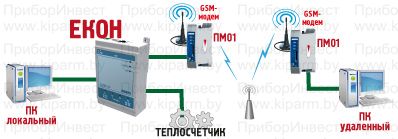

Задача 1.
Необходимо с одного устройства с интерфейсом RS-232 снимать информацию на разные компьютеры. Причем один ПК стоит рядом, а 2-й расположен на удаленном расстоянии и подсоединяется к ЕКОН через GSM модем (например, ОВЕН ПМ01).
|
|
|
|

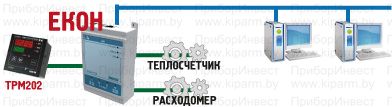

Задача 2.
Необходимо производить опрос устройств с последовательным интерфейсом несколькими ПК, находящимися в сети Ethernet.
|
Условия эксплуатации:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -25 до +70 ºС
- Верхней предел относительной влажности 95% при 35 ºС без конденсации влаги
- Атмосферное давление от 85…107 кПа
Тип климатического исполнения прибора – УХЛ4 по ГОСТ15150.
По устойчивости к механическим воздействиям прибор соответствует требованиям ГОСТ Р 51841.
Основные технические характеристики ЕКОН-134:
|
Наименование
|
Значение
|
|
Диапазон напряжений питания постоянного тока, В
|
от 10 до 30
|
|
Максимальная потребляемая мощность, не более, ВА
|
5
|
|
Поддерживаемые интерфейсы
|
RS-232, RS-485, Ethernet 10/100 Мб/с
|
|
Степень защиты корпуса
|
IP20
|
|
Габаритные размеры, мм
|
77 x119,5 x30
|
|
Масса прибора, кг, не более
|
0,5
|
|
Средний срок службы лет, не менее
|
8
|
Характеристики последовательных интерфейсов связи прибора. ОВЕН ЕКОН134:
|
Наименование
|
Сигналы
|
|
Порт 1
|
RS-232 (RxD, TxD, GND, RTS, CTS)
RS-485 (A(Data+), B(Data-), GND)
|
|
Порт 2
|
RS-232 (RxD, TxD, GND, RTS, CTS, DSR, DTR, DCD)
|
|
Порт 3
|
RS-232 (RxD, TxD, GND, RTS, CTS)
|
|
Порт 4
|
RS-232 (RxD, TxD, GND, RTS, CTS)
RS-485 (A(Data+), B(Data-), GND)
|
Параметры интерфейсов ОВЕН ЕКОН134:
|
Тип соединителя
|
RJ45
|
|
Максимальная скорость обмена данными, бит/с, не менее
|
921600
|
|
Тип четности
|
Нет (None), Чет (Even), Нечет (Odd),
Всегда 1 (Mark), Всегда 0 (Spase)
|
|
Количество бит данных
|
5, 6, 7, 8
|
|
Количество стоп-бит
|
1; 1,5; 2
|
|
Тип контроля потока
|
RTS/CTS, DTR/DSR, XON/XOFF, Нет
|
Позиции постaвляемые нашей компанией:
• ЕКОН134-24.4.2
Сроки поставки: наличие уточняйте
◄
