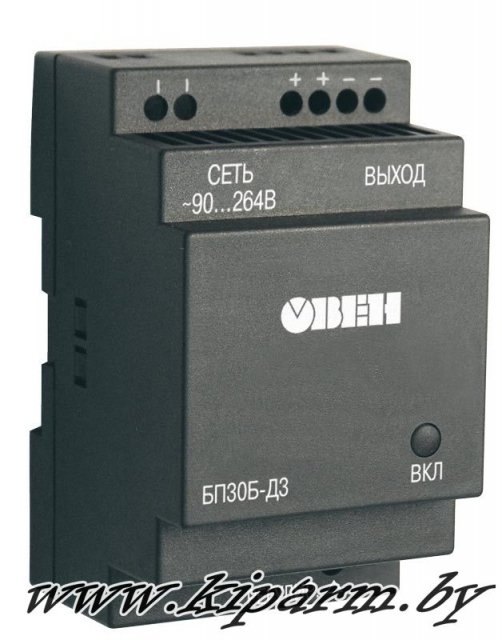

ОВЕН БП30Б-Д3 / Одноканальный блок питания.
купить блок питания БП30Б-Д3 в Республике Беларусь, продажа, цена, прайс на блоки питания одноканальные на din-рейку БП30Б в Минске
Краткое описание:
Назначение:
Блок питания БП30Б-Д3 предназначен для питания стабилизированным напряжением постоянного тока различных широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.). Широко применяется для построения систем электропитания различной сложности, в том числе распределенных. Блок питания БП30Б-Д3 выпускается в корпусе с креплением на DIN-рейку типа Д3.
Основные функции:
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение
- Ограничение пускового тока с помощью терморезистора
- Защита от перенапряжения и импульсных помех на входе с помощью варистора
- Защита от перегрузки, короткого замыкания и перегрева
Технические характеристики:
|
Входное напряжение блока питания:
|
|
|
– переменного тока
|
90...264 В
|
|
– постоянного тока
|
110...370 В
|
|
Частота входного переменного напряжения
|
47...63 Гц
|
|
Порог срабатывания защиты по току
|
не более 1,4 Imax
|
|
Максимальная выходная мощность
|
30 Вт
|
|
Нестабильность выходного напряжения при изменении напряжения питания
|
±0,2 %
|
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
|
±0,2 %
|
|
Рабочий диапазон температур
|
–20...+50 °C
|
|
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур
|
±0,015 % / °C
|
|
Электрическая прочность изоляции:
|
|
|
– вход - выход (действующее значение)
|
3 кВ
|
|
– вход - корпус (действующее значение)
|
1,5 кВ
|
|
Уровень радиопомех
|
по ГОСТ Р 51527 группа С
|
|
Тип и габаритные размеры корпуса
|
Д3, 54х90х58 мм
|
|
Степень защиты корпуса (со стороны передней панели)
|
IP20
|
Выходные параметры одноканального блока питания ОВЕН БП30:
|
Модификация блока питания
|
Выходное напряжение, В*
|
Амплитуда пульсации выходного напряжения, мВ
|
Макс. ток нагрузки Imax, А
|
Ток потребления, А
|
|
БП30Б-Д3-5
|
5 ± 1 %
|
60
|
4,0
|
0,41...0,16
|
|
БП30Б-Д3-9
|
9 ± 1 %
|
80
|
2,7
|
0,44...0,20
|
|
БП30Б-Д3-12
|
12 ± 1 %
|
100
|
2,4
|
0,50...0,21
|
|
БП30Б-Д3-15
|
15 ± 1 %
|
120
|
2,0
|
0,55...0,23
|
|
БП30Б-Д3-24
|
24 ± 1 %
|
120
|
1,25
|
0,55...0,23
|
|
БП30Б-Д3-36
|
36 ± 1 %
|
150
|
0,83
|
0,55...0,23
|
|
БП30Б-Д3-48
|
48 ± 1 %
|
150
|
0,63
|
0,55...0,23
|
|
БП30Б-Д3-60
|
60 ± 1 %
|
150
|
0,5
|
0,55...0,23
|
* Допускается регулировка выходного напряжения в пределах ±8 %.
Условия эксплуатации блока питания БП30:
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
|
не более 80 %
|
Cхемы подключения:

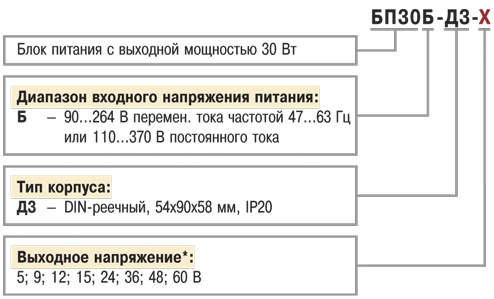

Пример заказа модификации:
* Значение выходного напряжения выбирается при заказе:
– стандартные позиции – 12, 24 и 36 В;
– заказные позиции – 5, 9, 15, 48 и 60 В.
Комплектность:
1-Блок питания ОВЕН БП30Б-Д3
2-Паспорт и руководство по эксплуатации
3-Гарантийный талон
Позиции:
Cтандартные позиции (co склада):
БП30Б-Д3-12
БП30Б-Д3-15
БП30Б-Д3-24
БП30Б-Д3-36
БП30Б-Д3-5
БП30Б-Д3-9
Позиции на заказ (срок поставки от 2 недель):
БП30Б-Д3-48
БП30Б-Д3-60
Сроки поставки: в наличии
◄
