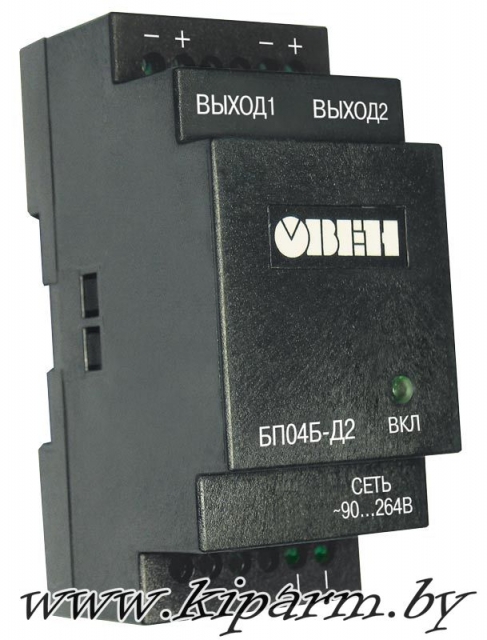

ОВЕН БП04Б-Д2 / Одноканальный блок питания.
купить блок питания одноканальный БП04Б-Д2-24 в Республике Беларусь, БП04Б-Д2-36 цена в минске
Краткое описание:
Назначение:
Блок питания БП04 предназначен для питания стабилизированным напряжением 24 В или 36 В двух однотипных датчиков с унифицированным выходным токовым сигналом (датчиков давления, влажности и т.д.). Блок питания БП04 выпускается в корпусе с креплением на DIN-рейку типа Д2.
Основные функции блока питания:
- ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
- ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
- ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
- ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
- ИНДИКАЦИЯ о наличии напряжения на выходе
Технические характеристики:
Входное напряжение:
|
– переменного тока
|
90...264 В
|
|
– постоянного тока
|
110...370 В
|
|
Частота входного переменного напряжения
|
47...63 Гц
|
|
Порог срабатывания защиты по току
|
не более 1,5 Imax
|
|
Суммарная выходная мощность
|
4 Вт
|
|
Номинальное выходное напряжение канала
|
24 или 36 В
|
|
Нестабильность выходного напряжения при изменении напряжения питания
|
±0,2 %
|
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
|
±0,15 %
|
|
Рабочий диапазон температур блока питания
|
–20...+50 °C
|
|
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур
|
±0,025 % / °C
|
|
Электрическая прочность изоляции:
|
|
|
– вход – выход (действующее значение)
|
1,5 кВ
|
|
– вход – корпус (действующее значение)
|
1,5 кВ
|
|
Уровень радиопомех
|
по ГОСТ Р 51527 группа С
|
|
Тип и габаритные размеры корпуса
|
Д2, 36х90х58 мм
|
|
Степень защиты корпуса (со стороны передней панели)
|
IP20
|
Выходные параметры:
|
Модификация прибора
|
Выходное, В
|
Амплитуда пульсации выходного напряжения, мВ
|
Макс. ток нагрузки Imax, А
|
Ток потребления, А
|
|
БП04Б-Д2-24
|
24 ± 2 %
|
100
|
0,165
|
0,09...0,04
|
|
БП04Б-Д2-36
|
36 ± 2 %
|
100
|
0,110
|
0,09...0,045
|
Условия эксплуатации блока питания БП04Б:
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
|
не более 80 %
|
Пример обозначения модификации при заказе:
Cхемы подключения:
Схема подключения блока питания БП04 с одним нагруженным выходом
Схема подключения блока питания БП04 с двумя нагруженными выходами
Комплектация:
1-Блок питания ОВЕН БП04Б-Д2.
2-Паспорт и руководство по эксплуатации.
3-Гарантийный талон.
Стандартные позиции (со склада):
БП04Б-Д2-24
БП04Б-Д2-36
Сроки поставки: в наличии
◄
