ОВЕН БКК1 / Блок согласования кондуктометрических датчиков.
Купить блок согласования кондуктометрических сигналов БКК1 в Республике Беларусь, цена БКК1-220 в РБ, продажа БКК1-24 в Минске
Краткое описание:
Назначение:

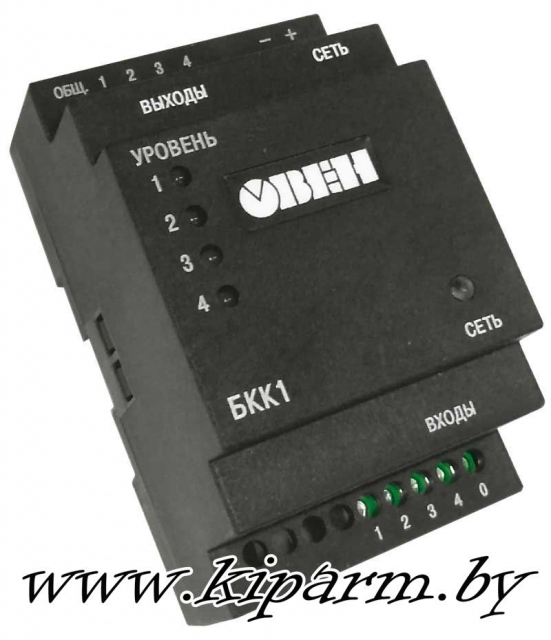

Новый прибор линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении. Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей). Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.
Функциональные возможности:
- ЧЕТЫРЕ НЕЗАВИСИМЫХ КАНАЛА контроля уровня жидкости в резервуаре
- ПОВЫШЕННАЯ ПОМЕХОУСТОЙЧИВОСТЬ И НАДЕЖНОСТЬ благодаря использованию новой цифровой схемотехники
- ИСПОЛНЕНИЕ НА DIN-РЕЙКУ (размещение внутри щита)
- ДВА ВАРИАНТА ПИТАНИЯ – 24 В или 220 В
- РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
- ПРОСТАЯ НАСТРОЙКА без демонтажа прибора

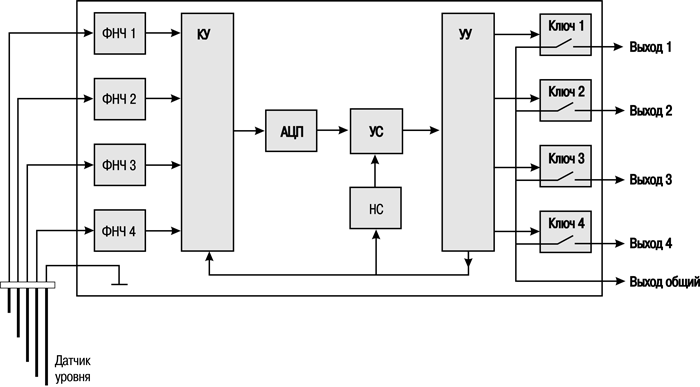

Функциональная схема прибора:
Кондуктометрические датчики уровня жидкости:
Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.
Четыре канала контроля уровня:
Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».
Выходные устройства (ключи):
Для коммутации нагрузки и связи с внешними устройствами блок оснащен:
БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
БКК1-220 – четырьмя э/м реле.

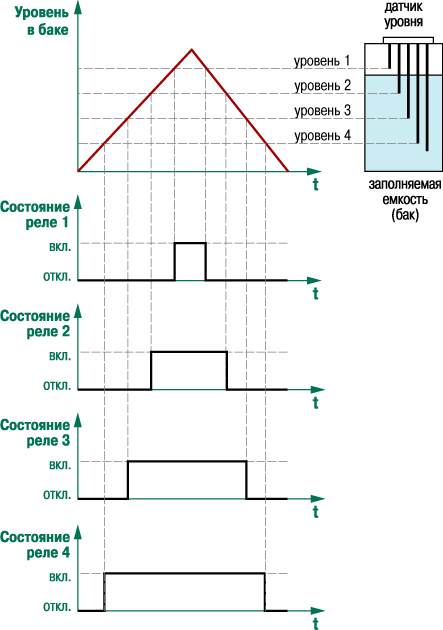

Пример временной диаграммы работы выходного ключа (реле):
 |
| Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»). |
|
Технические характеристики:
|
Характеристика
|
БКК1-24
|
БКК1-220
|
|
Напряжение питания прибора
|
14…36 В пост. тока
(номинальное 24 В)
|
90…264 В 47...63 Гц
(номинальное 220 В)
|
|
Потребляемая мощность
|
не более 1 ВА
|
не более 2 ВА
|
|
Количество каналов контроля уровня
|
4
|
|
Напряжение питания датчиков уровня
|
не более 10 В перем. тока 1,5...2,5 Гц
|
|
Тип дискретного выхода
|
4 транзисторных двунаправленных ключа
|
4 э/м реле, нормально разомкнутый контакт
|
|
Допустимая нагрузка выхода
|
50 мА пост. тока 36 В
|
2 А перем. тока 240 В
|
|
Тип корпуса
|
на DIN-рейку 35 мм Д3
|
|
Габаритные размеры корпуса
|
54х95х57 мм
|
|
Степень защиты корпуса
|
IP20
|
|
Температура окружающего воздуха
|
–25...+70 °С
|
–10...+50 °С
|
|
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)
|
не более 80 %
|
|
Атмосферное давление
|
84...106,7 кПа
|
Схемы подключения:
 |

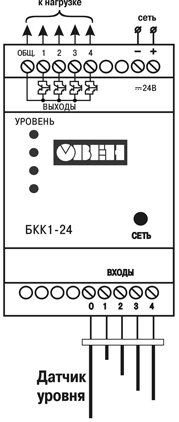

| Схема подключения БКК1-24 |
 |

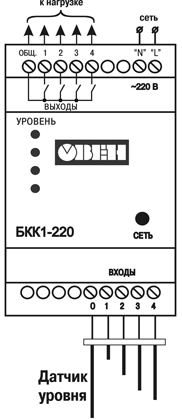

| Схема подключения БКК1-220 |

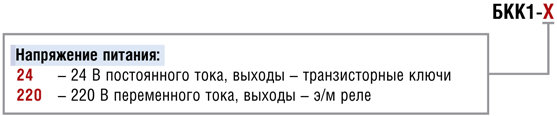

Обозначение Модификации при заказе:
Комплектность:
- Блок БКК1
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Стандартные позиции (со склада):
БКК1-220
БКК1-24
Сроки поставки: в наличии
◄
