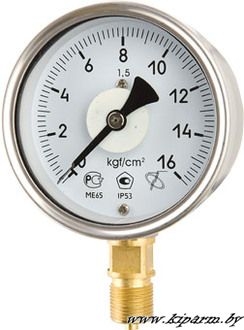

МТПСф-100-ОМ2, МВТПСф-100-ОМ2, ВТПСф-100-ОМ2 / Манометры, мановакууметры, вакуумметры показывающие судовые

МТПСф-100-ОМ2, МВТПСф-100-ОМ2, ВТПСф-100-ОМ2 / Манометры, мановакууметры, вакуумметры показывающие судовые.


Назначение:

Манометры избыточного давления, мановакууметры, вакуумметры показывающие судовые МТПСф-100-ОМ2, МВТПСф-100-ОМ2, ВТПСф-100-ОМ2 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей (дизельного топлива, морской воды) пара и газа, в т.ч. кислорода, хладона.

Технические характеристики:

Температура окружающего воздуха: от -60 до +65 оС
Устойчивость к климатическим воздействиям: исполнение ОМ2 по ГОСТ 15150-69
Диаметр корпуса: 100 мм
Резьба штуцера: М20х1,5
Виброзащищенность: группа N2 по ГОСТ 12997-84
Класс точности: 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
Степень защиты приборов: IP54
Средний срок службы: 10 лет
Масса не более: 0,7 кг
Материал корпуса: нержавеющая сталь
Стекло: техническое
Штуцер, трубчатая пружина: латунь, бронза
Трибко-секторный механизм: бронза, латунь, нержавеющая сталь
Циферблат: алюминиевый сплав, окрашенный в белый цвет

Пределы измерений:

МТПСф-100-ОМ2 от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа
МВТПСф-100-ОМ2 от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа
ВТПСф-100-ОМ2 от -0,1 до 0 МПа

(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

Варианты исполнения корпуса:

МТПСф-100-ОМ2, МВТПСф-100-ОМ2,  ВТПСф-100-ОМ2. Варианты исполнения корпуса

Радиальный штуцер с задним фланцем.

Чертежи:

Чертеж

Как это работает:

Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:
* на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
* на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале.

Приборы устойчивы к воздействию вибрации в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,35 мм.

Пример заказа:

Манометр МТПСф-100-ОМ2 0-1,6 МПа








Сроки поставки: под заказ (15-30 дней)
