Назначение:

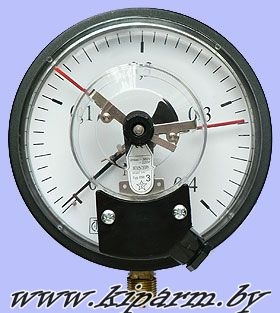

Манометры МТЭ-160, мановакуумметры МВТЭ-160 технические электроконтактные, предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Приборы могут использоваться в промышленности, энергетике, технологических системах транспортировки жидкости и газа, тепло и газоснабжении.
Приборы снабжены электроконтактным устройством, срабатывающим при достижении заданного давления и замыкающим - размыкающим электрическую цепь прибора. Замыкание - размыкание цепи, в свою очередь, приводит к управлению внешними электрическими цепями.
Приборы снабжены двумя контрольными стрелками с базовыми контактами.
Контрольные стрелки устанавливают на максимум или минимум зоны контролируемого давления вручную при помощи специальной ручки, а стрелка прибора, несущая контакты, перемещаясь, замыкает - размыкает электрическую цепь прибора, если давление достигло значений, установленных контрольными стрелками.

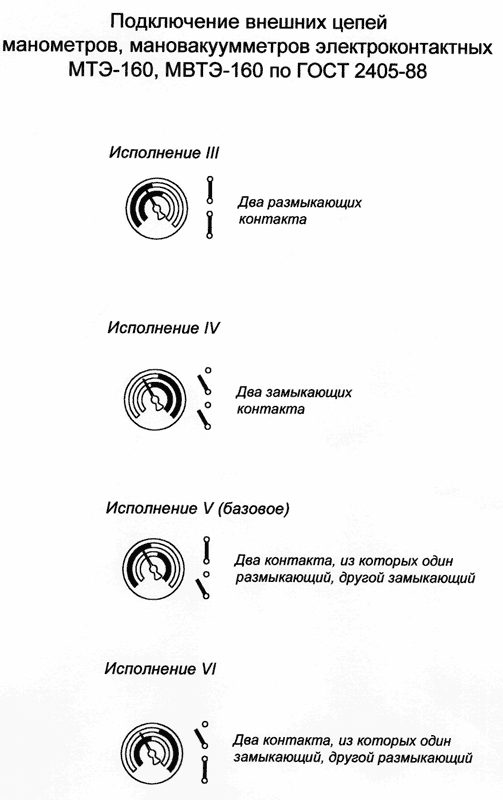

Сигнализирующее устройство с магнитным поджатием контактов по подключению внешних цепей по ГОСТ 2405-88 может иметь исполнения: III - два размыкающих контакта; IV - два замыкающих контакта; V - два контакта, из которых один размыкающий, другой замыкающий; VI - два контакта, из которых один замыкающий, другой размыкающий.
Базовое исполнение сигнализирующего устройства по подключению внешних цепей - V по ГОСТ 2405.
Технические характеристики:
1 Наименование и тип прибора, верхнее значение диапазона показаний, класс точности должны соответствовать приведенным в таблице 1.
Таблица 1
|
Наименование прибора
|
Тип
прибора
|
Верхнее значение диапазона показаний
|
Класс точности
|
|
избыточного давления
|
вакуумметрического давления
|
|
кПа
|
МПа
|
кПа
|
МПа
|
|
Манометр
|
МТЭ - 160
|
400
600
|
0,4
0,6
1,0
1,6
2,5
4,0
|
|
|
1,5; 2,5
|
|
Мановакуумметр
|
МВТЭ - 160
|
300
500
|
0,3
0,5
0,9
1,5
2,4
|
минус 100
минус 100
|
минус 0,1
минус 0,1
минус 0,1
минус 0,1
минус 0,1
|
1,5; 2,5
|
|
Диаметр корпуса, мм
|
160
|
|
Исполнение:
корпус
стекло
|
сталь, окрашенная в черный цвет
техническое
|
|
Штуцер и трибко-секторный механизм
|
Латунь
|
|
Присоединительная резьба
|
М20х1,5-8g(G1/2-A)
|
|
Группа защиты от проникновения твердых частиц, пыли и воды
|
по ГОСТ 14254-96 IP40 |
| Размер квадрата под ключ, мм |
14х14 |
|
Межповерочный интервал
|
1 год
|
|
Гарантийный срок эксплуатации
|
18 месяцев
|
2 Диапазон измерения избыточного давления - от 0 до 100 % диапазона показаний. Диапазон измерения вакуумметрического давления равен диапазону показаний.
3 Диапазон уставок от 5 до 95 % диапазона показаний - измерений от 0 до 100 %.
4 Минимальный диапазон уставок, задаваемых сигнализирующим устройством, - от 0 до 10 % диапазона показаний.
5 Разрывная мощность контактов приборов с сигнализирующим устройством с магнитным поджатием контактов - 30 Вт постоянного тока и 30 В·А переменного тока.
Значение коммутируемого тока от 0,01 до 1 А.
6 Максимальное напряжение внешних коммутируемых цепей:
- 380 В - для цепей переменного тока с частотой (50±1) Гц;
- 220 В - для цепей постоянного тока.
7 Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний, составляют ±1,5; ±2,5 % для приборов классов точности 1,5; 2,5 соответственно.
8 Предел допускаемой основной погрешности срабатывания сигнализирующего устройства, выраженный в процентах диапазона показаний, составляет ±4 %.
Сроки поставки: в наличии
◄
