МПМ-60 кл.т. 0,05 / Манометр грузопоршневой малогабаритный класса точности 0,05

МПМ-60 кл.т. 0,05 / Манометр грузопоршневой малогабаритный класса точности 0,05.




Купить манометр грузопоршневой малогабаритный мпм-60 класса точности 0,05 в Республике Беларусь (РБ). Продажа, цена, стоимость в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение:

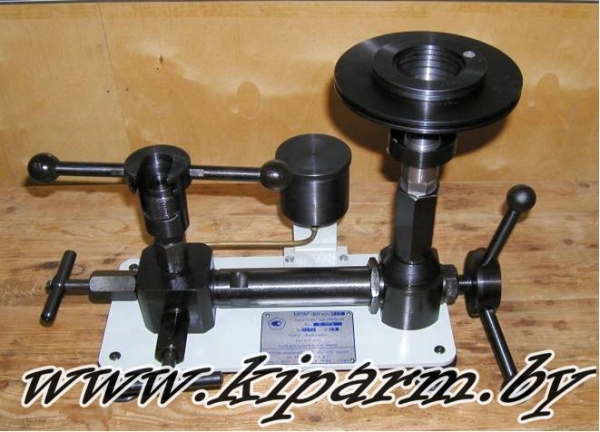

Манометр грузопоршневой малогабаритный МПМ-60 класса точности 0,05 предназначен для поверки и калибровки деформационных манометров классов точности 0,25 и 0,4 непосредственным сличением, а также для точного измерения избыточного давления в диапазоне от 0,04 до 6 МПа (от 0,4 до 60 кгс/см2).

Область применения:

Манометр грузопоршневой МПМ-60 применяется при поверке и калибровке деформационных манометров в метрологических центрах, лабораториях КИП промышленных предприятий, выпускающих деформационные манометры , а также в ремонтных мастерских.

Технические характеристики:

Рабочая жидкость – трансформаторное масло по ГОСТ 10121-76 или ГОСТ982-80 (марок Т-750, Т-1500, ПТ). Расход рабочей жидкости на одну заправку  - не более 0,2 дм3.

Номинальное значение площади поршня грузопоршневой колонки, предназначенной для измерения избыточного давления в пределах от 0,04 до 0,6 МПа (от 0,4 до 6 кгс/см2) – 1 см2.

Номинальное значение площади поршня грузопоршневой колонки, предназначенной для измерения избыточного давления в пределах от 0,6 до 6 МПа (от 6 до 60 кгс/см2) – 0,1 см2.

Габаритные размеры, мм, не более   400х197х211.

Масса манометра без грузов, кг, не более 8,5.

Масса манометра с грузами, кг, не более 27,5.

Основной диапазон измерений избыточного давления от 0,06 до 6 МПа (от 0,6 до 60 кгс/см2).

Дополнительный диапазон измерений избыточного давления от 0,04 до 0,06 МПа (от 0,4 до 0,6 кгс/см2).

Предел допускаемой основной погрешности манометра в основном диапазоне ±0,05% от значения измеряемого давления.
Предел допускаемой основной погрешности манометра в дополнительном диапазоне ±0,05% от начального значения основного диапазона измерений.

Давление, создаваемое поршнем с номинальной площадью 1 см2 и грузоприёмным устройством – 0,04 МПа (0,4 кгс/см2).
Давление, создаваемое поршнем с номинальной площадью 0,1 см2 и грузоприёмным устройством – 0,1 МПа (1 кгс/см2).

Комплект поставки:

Обозначение

Наименование

Количество

Примечание


МКДС.306444.075

Устройство для создания давления


1



МКДС.406141.061

Колонка грузопоршневая измерительная с номинальной площадью поршня 1 см2


1



МКДС.406141.064

Колонка грузопоршневая измерительная с номинальной площадью поршня 0,1 см2


1


МКДС.754176.097

Прокладки Ø28 х Ø20

10


МКДС.754176.015-03

Прокладки Ø18 х Ø6

10


МКДС. 754176.015-07

Прокладки Ø20 х Ø6,5

10


МКДС.301524.038

Струбцина

2


Комплекты грузов, подогнанных под номинальное значение давления:
МКДС.712342.067-02 Груз 0,5 кгс/см2 1 Для грузопоршневой колонки с номинальной площадью поршня 0,1 см2
МКДС.712342.067 Груз 1,0 кгс/см2 4
МКДС.712342.064 Груз 5,0 кгс/см2 11
МКДС.712342.067-01 Груз 0,1 кгс/см2 6 Для грузопоршневой колонки с номинальной площадью поршня 1 см2
МКДС.712342.064-01 Груз 0,5 кгс/см2 10

МКДС.713352.094

Переходник

1

Поставляются по заявке потребителя

МКДС.713352.093

Переходник

1

МКДС.712342.076

Тарелка

1

МКДС.712342.077

Груз массой 1,2 кг

5

МКДС.712342.077-01

Груз массой 0,6 кг

1

Комплекты дополнительных грузов для перевода давления в МПа:
МКДС.711111.036-02 Груз диаметром 12 мм (m=2 г) 5 Для грузопоршневой колонки с номинальной площадью поршня 0,1 см2
МКДС.404220.002 Груз диаметром 20 мм (m=10 г) 11
МКДС.711111.036-02 Груз диаметром 12 мм (m=2 г) 6 Для грузопоршневой колонки с номинальной площадью поршня 1 см2
МКДС.404220.002 Груз диаметром 20 мм (m=10 г) 10
МКДС.711111.036-01 Груз диаметром 18 мм (m=8 г) 1

МКДС.304274.000
                                 - 01
                                 - 02

Шайбы

1
1
1



МКДС.301313.094
                                 - 01

Чашка (0,1 МПа)

Чашка (0,01 МПа)


1
1


МКДС.758412.002
                                 - 01
                                 - 02
                                 - 03

Втулки переходные

1
1
1
1


МКДС.715414.008

Поршень пресса

1


008-012-25-2-2

Кольцо уплотнительное

ГОСТ 18829-73/ ГОСТ 9833-73

4


016-020-25-2-2

Кольцо уплотнительное

ГОСТ 18829-73/ ГОСТ 9833-73

2


МКДС.406141.008

Уровень

2


МКДС.406141.072 РЭ

Руководство по эксплуатации

1



МКДС.406141.008 ЭТ

Этикетка на уровень


1



Свидетельство о поверке

1





Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 4804 11
