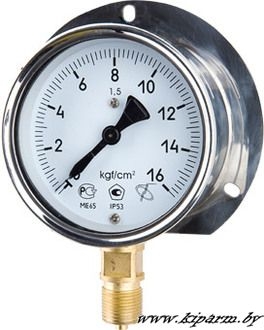

МПф / Манометры избыточного давления показывающие железнодорожные.

Назначение:
Манометры избыточного давления показывающие железнодорожные МПф предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установ­ках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел).

Технические характеристики:
Температура окружающего воздуха: от -50 до +60 оС
Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15150-69
Диаметр корпуса: 100 мм
Резьба штуцера: М20х1,5
Виброзащищенность: группа N3 по ГОСТ 12997-84
Класс точности: 1,5 (по заказу 1,0)
Степень защиты приборов: IP54
Средний срок службы: 10 лет
Масса не более: 0,6 кг
Материал корпуса: нержавеющая сталь
Стекло: техническое
Штуцер, трубчатая пружина: латунь, бронза
Трибко-секторный механизм: бронза, латунь, нержавеющая сталь
Циферблат: алюминиевый сплав, окрашенный в белый цвет

Пределы измерений:
МПф от 0 до 0,6; 1; 1,6 МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

Чертеж:

Как это работает:
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:

* на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
* на пределы свыше 100 кгс/м2 - полуторавитковая пружина.
Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале.

Приборы устойчивы к воздействию вибрации в диапазоне частот от 5 до 80 Гц с ускорением до 9,8 м/с2 и амплитудой колебаний до 0,075 мм.


Пример заказа:

МПф 0-1,6 МПа
