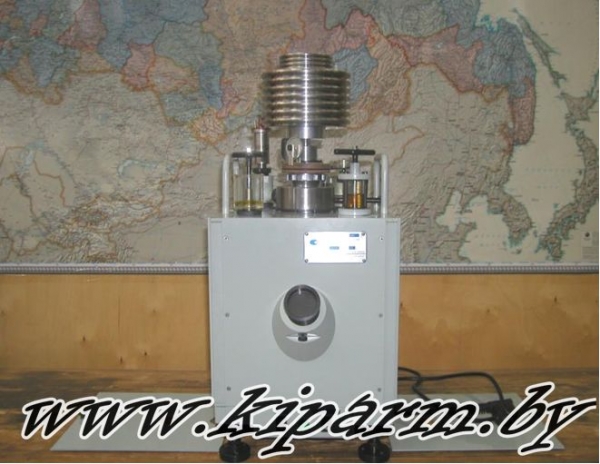

МПАК-15 кл.т. 0,01 / Манометр абсолютного давления класса точности 0,01

МПАК-15 кл.т. 0,01 / Манометр абсолютного давления класса точности 0,01.




Купить манометр абсолютного давления мпак-15 класса точности 0,01 в Республике Беларусь (РБ). Продажа, цена, стоимость манометра МПАК-15 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:

Манометр  абсолютного давления  МПАК-15 класса точности 0,01 (далее – манометр) с пределами измерений от 0,133 до 400 кПа (от 1 до 3000 мм.рт.ст.; от 0,133·10-2 до 4 кгс/см2) с непосредственно нагруженным поршнем, предназначенный для поверки и калибровки манометров абсолютного и избыточного давления, барометров и вакуумметров.
Область применения – поверка и калибровка манометров абсолютного и избыточного давления, барометров и вакуумметров в метрологических центрах и лабораториях КИП.
Электропитание манометра производится от сети переменного тока напряжением (220±22) В и частотой (50 ± 0,4) Гц. Максимальная потребляемая мощность 50 Вт.
Воздух, подводимый к манометру, должен соответствовать требованиям загрязненности 0 по ГОСТ 17433.
Манометр должен быть установлен на прочном столе, исключающем влияние вибраций на работу прибора.
Стол должен быть установлен не ближе двух метров от окон, отопительных устройств и других источников тепла или холода.

Технические характеристики:

Наименование

Норма

Пределы измерений, кПа (мм рт. ст.; кгс/см2)

0,133 ÷ 400 (1 ÷ 3000; 0,133·10-2 ÷4).

Предел допускаемой основной погрешности в диапазоне:

от 0,133 до 13,3 кПа (от 1 до 100 мм рт. ст.; от 0,133·10-2 до 13,3·10-2 кгс/см2);

от 13,3 до 133·кПа (от 100 до 1000 мм рт. ст.; от 13,3·10-2 до 133·10-2 кгс/см2);

от 133 до 400 кПа (от 1000 до 3000 мм рт. ст.; от 1,33·до 4 кгс/см2)

 ± 6,65·10-3 кПа (± 0,05 мм. рт. ст.; ± 6,65·10-5 кгс/см2)

± 13,3·10-3 кПа (± 0,1 мм. рт. ст.; ±13,3·10-5 кгс/см2);

± 0,01% от действительного значения измеряемого давления

Номинальное значение разности приведенных площадей измерительного и силопередающего (компенсирующего) поршней,  см2


2

Порог реагирования,  Па (мм рт. ст.; кгс/см2)

3,3  (0,025; 0,336·10-4).

Рабочая жидкость – масло приборное МВП
ГОСТ 1805-76


Расход рабочей жидкости на одну заправку, см3,  примерно

 50

Масса манометра, кг,  не более

25

Габаритные размеры, мм, не более

470х300х360

Пределы допускаемой основной погрешности манометра должны соответствовать указанным  при соблюдении следующих условий:
- до начала измерений поршневая система манометра должна быть установлена в вертикальное положение с допускаемым отклонением, не превышающим  1,45·10-4 рад (30");
- вращение поршня без касания ограничителей хода; давление в вакуумной системе с манометром не превышает 13,3 Па (0,1 мм.рт.ст.);

- отклонение действительной массы каждого груза от расчетного значения не превышает величин, приведенных в таблице.

Маркировка груза,

Отклонение массы груза, мг

Мм рт. ст.

кПа

кгс/см2

250     ± 10
  50,0 0,5 ±20
100     ± 4
  10,0 0,1 ± 4
50     ± 2,7
10 5,0 0,05 ± 2
5 1,0 0,01 ± 1
2 0,5 0,005 ± 1
1 0,2 0,002 ± 1
  0,1 0,001 ± 1

Комплект поставки:

Обозначение

Наименование

Количество

Примечание

МКДС.406141.084 Манометр (без съемных элементов) 1


Съемные элементы

МКДС.301568.021 Подпятник 1
МКДС.301524.061 Коромысло 1
МКДС.305149.013 Фонарь 1
МКДС.438647.004 Шнур сетевой 1
МКДС.753513.027 Пружина 1
Грузы в мм.рт.ст.:
МКДС.301313.061 1 1
МКДС.301313.061-01 2 2
МКДС.301313.061-02 5 1
МКДС.301313.061-03 10 4
МКДС.301313.047 50 1
МКДС.301313.054 100 4
МКДС.301313.055 250 10
Грузы в кПа:
МКДС.301313.067 0,1 1



Поставляются по заявке

потребителя

МКДС.301313.067-01 0,2 2
МКДС.301313.067-02 0,5 1
МКДС.301313.067-03 1,0 4
МКДС.301313.048 5,0 1
МКДС.301313.056 10 4
МКДС.301313.057 50 7
МКДС.712342.112 Спецгруз 1,0 1
МКДС.712342.113 Спецгруз 2,0 2
Грузы в кгс/см2 :
МКДС.301313.069 0,001 1


Поставляются по заявке потребителя

МКДС.301313.069-01 0,002 2
МКДС.301313.069-02 0,005 1
МКДС.301313.069-03 0,01 4
МКДС.301313.070 0,05 1
МКДС.301313.071 0,1 4
МКДС.301313.072 0,5 7
МКДС.301313.042 Уровень 1
МКДС.301177.068 Съемник 1
МКДС.301524.073 Ключ специальный 1
СП-73 Термометр лабораторный 1



Комплект запасных частей

ВП1-1-0,5А Вставка плавкая 2
009-013-25-2-2


Кольцо ГОСТ 9833-73

3
012-016-25-2-2 1
014-018-25-2-2 2
112-118-25-2-2 1
МКДС.754176.178 Прокладка 1
МКДС.754176.178-01 2
Дополнительное оборудование:
МКДС.301313.127 Стенд поверочный 1 Поставляется по заявке потребителя за отдельную плату
  Паспорт на электродвигатель Д-32 1
  Паспорт на пребразователь манометрический термопарный ПМ еК2.821.023 1
еК2.821.023. ТО Техническое описание и инструкция по эксплуатации на преобразователь манометрический термопарный ПМ еК2.821.023 1
МКДС.301313.042 ЭТ Этикетка на уровень 1
МКДС.301313.127 ЭТ Этикетка на стенд поверочный 1 Поставляется при заказе стенда поверочного
МКДС.406141.084 РЭ Руководство по эксплуатации 1
МКДС.406141.084 ПС Паспорт на манометр 1
  Свидетельство о поверке 1





Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 4803 11
