МП-600 кл.т. 0,005 / Рабочий эталон единицы давления класса точности 0,005.
Купить манометр грузопоршневой мп-600 класса точности 0,005 в Республике Беларусь (РБ). Продажа, цена, стоимость на Рабочий эталон единицы давления МП-600 класса точности 0,005 в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение:

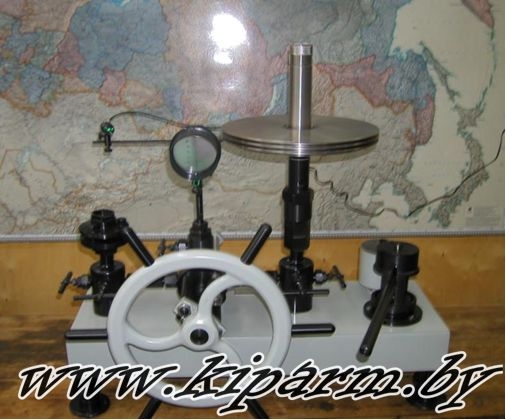

Рабочий эталон МП-600, представляющий собой грузопоршневой манометр избыточного давления, предназначен для передачи единицы давления от эталона-копии (ЭК) образцовым средствам измерений 1-го разряда (ОСИ) согласно государственной поверочной схеме в соответствии с ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Область применения Рабочего эталона:
Поверка ОСИ 1-го разряда в метрологических центрах, лабораториях КИП промышленных предприятий, выпускающих образцовые средства измерений избыточного давления.
Технические характеристики:
Диапазон измерений избыточного давления от 1 до 60 МПа (от 10 до 600 кгс/см2).
Среднее квадратическое отклонение результатов измерений при сличении РЭ с ЭК не более 1,2·10-5.
Нестабильность РЭ за один год не более 1·10-5.
Погрешность определения действительного значения массы каждого груза и массы подвижной части измерительной поршневой системы (далее – ИПС) не более 1·10-5.
Пределы допускаемой основной погрешности:
в диапазоне измерений от 6 до 60 МПа (от 60 до 600 кгс/см2) – не более ±0,005% от значения измеряемого давления;
в диапазоне измерений от 1 до 6МПа ( от 10 до 60 кгс/см2)- не более ±0,005% от 6МПа ( от 60 кгс/см2).
Номинальное значение площади поршня – 0,2 см2.
Номинальное значение массы поршня с грузоприемным устройством – 2 кг.
Габаритные размеры, мм, не более 835х520х865.
Масса , кг:
- с комплектом грузов, подогнанных под номинальное значение массы, не более – 238;
- с комплектами грузов, подогнанными под номинальное значение массы и давления, не более – 356.
Питание от сети переменного тока, напряжением 220±22В, частотой 50±0,4Гц.
Комплект поставки:
Обозначение
|
Наименование
|
Количество
|
Примечание
|
|
МКДС.406141.076
|
Измерительная поршневая система
|
1
|
|
|
МКДС.306444.077
|
Устройство для создания давления
|
1
|
|
|
МКДС.304146.001-01
|
Отсчетное устройство для наблюдения за взаимным расположением поршней
|
1
|
|
|
МКДС.303656.020
|
Маховик
|
1
|
|
| Комплект грузов, приведенных к номинальному значению массы: |
| МКДС.712342.048 |
Груз 0,5 кг |
3 |
|
| МКДС.712342.134 |
Груз 1 кг |
2 |
|
| МКДС.712342.145 |
Груз 0,25 кг |
2 |
|
| МКДС.712342.146 |
Груз 5 кг |
28 |
|
| МКДС.712342.164 |
Груз 2 кг |
4 |
|
| Комплект грузов, приведенных к номинальному значению давления (поставляются по заявке потребителя за отдельную плату): |
| МКДС.712342.134-03 |
Груз 0,5 МПа или 5 кгс/см2 |
7 |
|
| МКДС.712342.146-01 |
Груз 2,5 МПа или 25 кгс/см2 |
22 |
|
| МКДС.712342.048-01 |
Груз0,25 МПа или 2,5 кгс/см2 |
1 |
|
| МКДС.711111.067-02 |
Груз дополнительный |
1 |
Поставляется по заявке потребителя при одновременной поставке грузов в кгс/см2 и МПа |
| Комплект грузов для предварительного уравновешивания: |
|
МКДС.712342.048-02
МКДС.712342.134-01
МКДС.712342.152
МКДС.712342.164-01
|
Груз 0,5 кг
Груз 1 кг
Груз 5 кг
Груз 2 кг
|
2
5
2
2
|
|
| Комплект запасных частей: |
| |
Шарик диаметром 7,5-40 ГОСТ 3722-81 |
4 |
|
|
МКДС.711141.01
|
Прокладка
|
30
|
|
| Комплект сменных частей: |
|
МКДС. 714555.058
МКДС.713161.037
МКДС.715182.046
МКДС.715182.047
МКДС.754176.186
МКДС. 715461.001
|
Переходник М52х2
Стойка манометра
Штуцер М33х2
Штуцер М52х2
Прокладка
Гайка
|
1
1
1
2
10
1
|
|
|
МКДС.406141.008
|
Комплект инструмента и принадлежностей:
Уровень
|
2
|
|
|
МКДС.406141.008 ЭТ
МКДС.406141.077РЭ
|
Этикетка на уровень
Свидетельство о поверке ИПС
Свидетельство о поверке грузов
Руководство по эксплуатации
|
1
1
1
1
|
|
Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 1680 11
◄
