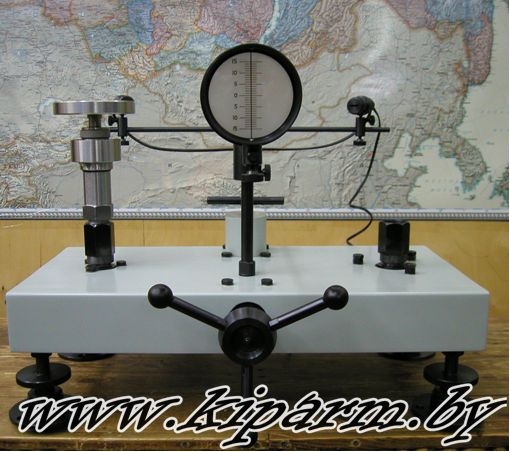

МП-60 кл.т. 0,005 / Рабочий эталон единицы давления класса точности 0,005

МП-60 кл. т. 0,005 / Рабочий эталон единицы давления класса точности 0,005.




Купить рабочий эталон единицы давления мп-60 класса точности 0,005 в Республике Беларусь (РБ). Продажа, цена, стоимость на манометр грузопоршневой МП-60 класса точности 0,005 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:

Рабочий эталон (РЭ) МП-60, представляющий собой грузопоршневой манометр избыточного давления, предназначен для передачи единицы давления от эталона-копии (ЭК) образцовым средствам измерений 1-го разряда (ОСИ) согласно государственной поверочной схеме в соответствии с ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Область применения РЭ - поверка ОСИ 1-го разряда в метрологических центрах, лабораториях КИП промышленных предприятий, выпускающих образцовые средства измерений избыточного давления.

Технические характеристики:

Диапазон измерений избыточного давления от 0,1 до 6 МПа (от 1 до 60 кгс/см2).

Среднее квадратическое отклонение результатов измерений при сличении РЭ с ЭК не более 1,2·10-5.

Нестабильность РЭ за один год не более 1·10-5.

Погрешность определения действительного значения массы каждого груза и массы подвижной части измерительной поршневой системы (ИПС) не более 1·10-5.

Пределы допускаемой основной погрешности:

  • в диапазоне измерений от 0,6 до 6 МПа (от 6 до 60 кгс/см2)- не более ± 0,005% от значения измеряемого давления;
  • в диапазоне измерений от 0,1 до 0,6 МПа (от 1 до 6 кгс/см2)- не более ±0,005% от 0,6 МПа (от 6 кгс/см2).

Номинальное значение площади поршня – 1 см2.

Номинальное значение массы поршня с грузоприемным устройством – 1 кг.

Питание от сети переменного тока, напряжением (220±22)В, частотой (50±0,4)Гц.

Габаритные размеры, мм, не более 620х470х650.

Масса, кг,
- с комплектом грузов, подогнанных под номинальное значение массы, не более – 162;

- с комплектами грузов, подогнанными под номинальное значение массы и давления, не более – 221.

Комплектность поставки:

Обозначение

Наименование

Количество

Примечание

МКДС.406141.048

Измерительная поршневая система

1


МКДС.306444.074

Устройство для создания давления

1


МКДС.304146.001-04

Отсчетное устройство для наблюдения за взаимным расположением поршней

1


Комплект грузов, приведенных к номинальному значению массы:

МКДС.712342.048
МКДС.712342.134
МКДС.712342.146
МКДС.712342.164

Груз 0,5 кг
Груз 1 кг
Груз 5 кг
Груз 2 кг

4
6
22
1




Комплект грузов, приведенных к номинальному значению давления:

 МКДС.712342.134-02
МКДС.712342.146-02


МКДС.711111.067-01


Груз 0,1 МПа или 1 кгс/см2
Груз 0,5 МПа или 5 кгс/см2


 Груз дополнительный


 4
11


1


 Поставляются  по заявке потребителя

Поставляется  по заявке потребителя при одновременной поставке грузов в кгс/см2 и МПа

Комплект запасных частей:

МКДС.715414.008
МКДС.754176.015-12



Поршень пресса
Прокладка
Кольцо 016-020-25-2-2
ГОСТ 18829-73/ГОСТ 9833-73
Кольцо 008-012-25-2-2
ГОСТ 18829-73/ГОСТ 9833-73

 1
10


2

4


Комплект сменных частей:

МКДС.713552.011
МКДС.754176.015-03
МКДС.758421.019-03

Стойка манометра
Прокладка
Гайка

1
10
1


Комплект инструмента и принадлежностей:

 МКДС.712422.028
МКДС.406141.008

Чашка
Уровень

2
2


МКДС.406141.008 ЭТ


МКДС.406141.050РЭ

Этикетка на уровень
Свидетельство о поверке ИПС
Свидетельство о поверке грузов
Руководство по эксплуатации

1
1
1
1





Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 1680 11
