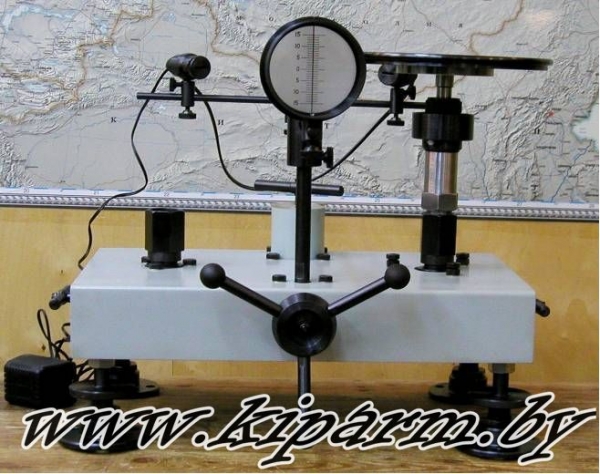

МП-60 кл.т. 0,02 / Манометр грузопоршневой класса точности 0,02.
Купить манометр грузопоршневой мп-60 класса точности 0,02 в Республике Беларусь (РБ). Продажа, цена, стоимость на грузопоршневой манометр МП-60 класса точности 0,02 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:
Манометр избыточного давления грузопоршневой МП-60 класса точности 0,02 предназначен для поверки образцовых грузопоршневых манометров 2-го разряда; образцовых деформационных манометров 3-го разряда класса точности 0,15; образцовых деформационных измерительных преобразователей давления 2-го и 3-го разрядов класса точности 0,1 и 0,15 непосредственным сличением
Технические характеристики манометра соответствуют ГОСТ 8291-83.
Технические данные:
Наименование параметров
|
Норма для манометра
|
|
Верхний предел измерения, МПа (кгс/см2)
|
6 (60)
|
|
Нижний предел измерения, МПа (кгс/см2)
|
0,1 (1)
|
|
Номинальное значение площади поршня, см2
|
0,5
|
|
Номинальное значение массы поршня с грузоприёмным устройством, кг
|
0,5 х 0,98
|
|
Давление, создаваемое поршнем с грузоприёмным устройством, МПа (кгс/см2)
|
0,1 (1)
|
Пределы допускаемой основной погрешности
|
| При давлениях в диапазоне от 10 до 100% от верхнего предела измерений |
При давлении в диапазоне до 10% от верхнего предела измерений
|
|
±0,02% от значения измеряемого давления
|
±0,02% от 0,1 верхнего предела измерения
|
Питание от сети переменного тока:
напряжение, В – 220;
частота, Гц – 50.
Габаритные размеры, мм, не более:
длина – 550;
ширина – 380/520;
высота – 700.
Масса манометра без грузов, кг, не более – 30 кг.
Масса манометра с грузами, кг, не более – 122 кг.
Комплект поставки:
Обозначение
|
Наименование
|
Количество
|
Примечание
|
| МКДС.306444.020 |
Устройство для создания давления |
1 |
|
| МКДС.406141.001-01 |
Колонка грузопоршневая измерительная |
1 |
|
| Комплект грузов, подогнанных под номинальное значение массы: |
| МКДС.301313.090 |
Груз 3 кг |
20 |
|
| Комплект грузов, подогнанных под номинальное значение давления: |
| МКДС.301313.088-01 |
Груз 0,1 МПа или 1 кгс/см2 |
4 |
|
| МКДС.301313.089-01 |
Груз 0,5 МПа или 5 кгс/см2 |
11 |
|
| МКДС.711111.009-03 |
Груз дополнительный |
1 |
Поставляется при заказе прибора с двойным комплектом грузов (в МПа и кгс/см2) |
| МКДС.304146.001 |
Отсчетное устройство для наблюдения за взаимным расположением поршней с блоком питания |
1 |
|
| МКДС.307141.002 |
Разделитель гидравлический безмембранный РГБ-60 |
1 |
Поставляется по заявке потребителя за отдельную плату |
| МКДС.713552.011 |
Стойка |
1 |
|
| Прокладки: |
| МКДС.754176.015 |
|
10 |
|
| - 01 |
|
10 |
|
| - 02 |
|
10 |
|
| - 03 |
|
10 |
|
| - 12 |
|
10 |
|
| Гайки: |
| МКДС.758421.019 |
М10х1 |
1 |
|
| - 01 |
М12х1,5 |
1 |
|
| - 02 |
М14х1,5 |
1 |
|
| - 03 |
М20х1,5 |
1 |
|
| МКДС.712422.003 |
Чашка |
2 |
|
| 016-020-25-2-2 |
Кольцо ГОСТ 18829-73/ГОСТ 9833-73 |
2 |
|
| 008-012-25-2-2 |
4 |
|
| МКДС.715414.008 |
Поршень пресса |
1 |
|
| МКДС.406141.008 |
Уровень |
2 |
|
| МКДС.406141.024 РЭ |
Руководство по эксплуатации |
1 |
|
| МКДС.406141.008 ЭТ |
Этикетка на уровень |
1 |
|
| |
Свидетельство о поверке |
1 |
|
| МКДС.307141.001 ЭТ |
Этикетка на РГБ-60 |
1 |
Поставляется по заявке потребителя |
Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 1680 11
◄
