МП-6 кл.т. 0,005 / Манометр грузопоршневой класса точности 0,005.
Купить манометр грузопоршневой мп-6 класса точности 0,005 в Республике Беларусь (РБ). Продажа, цена, стоимость на рабочий эталон МП-6 класса точности 0,005 в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение:
Рабочий эталон, представляющий собой грузопоршневой манометр избыточного давления МП-6, предназначен для передачи единицы давления от эталона-копии (ЭК) образцовым средствам измерений 1-го разряда (ОСИ) в соответствии с ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Область применения РЭ - поверка ОСИ 1-го разряда в метрологических центрах и лабораториях КИП промышленных предприятий, выпускающих образцовые средства измерения.
В соответствии с ГОСТ 15150-69 РЭ относится к климатическому исполнению 0, категория размещения 4.2.
Технические характеристики:
Диапазон измерений избыточного давления от 0,04 до 0,6 МПа (от 0,4 до 6 кгс/см2).
Среднее квадратическое отклонение результатов измерений при сличении рабочего эталона с эталоном- копией не более 1,2·10-5.
Нестабильность рабочего эталона за год не более 1·10-5.
Погрешность определения действительного значения массы каждого груза и массы подвижной части измерительной поршневой системы (ИПС) не более 1·10-5.
Пределы допускаемой основной погрешности:
в диапазоне измерений от 0,06 до 0,6 МПа (от 0,6 до 6 кгс/см2) - не более ±0,005% от значения измеряемого давления;
в диапазоне измерений от 0,04 до 0,06 МПа (от 0,4 до 0,6 кгс/см2) - не более ±0,005% от 0,06 МПа (от 0,6 кгс/см2).
Номинальное значение площади поршня – 1 см2 .
Номинальное значение массы поршня с грузоприемным устройством – 0,4 кг.
Питание от сети переменного тока, напряжением (220±22) В, частотой (50±0,4) Гц.
Габаритные размеры, мм, не более 440 х 390 х 425.
Масса, кг:
- с комплектом грузов, подогнанных под номинальное значение массы, не более – 56;
- с комплектами грузов, подогнанными под номинальное значение массы и давления, не более – 62.
Комплект поставки:
Обозначение
|
Наименование
|
Количество
|
Примечание
|
|
МКДС.406141.046
|
Измерительная поршневая система
|
1
|
|
|
МКДС.306444.078
|
Устройство для создания давления
|
1
|
|
|
МКДС. 304146. 001-03
|
Отсчётное устройство для наблюдения за взаимным расположением поршней
|
1
|
|
| Комплект грузов, приведенных к номинальному значению массы: |
|
МКДС. 712342. 041
-01
-02
-03
МКДС. 712342. 042
|
Груз 0,5 кг
Груз 0,6 кг
Груз 0,9 кг
Груз 1 кг
Груз 0,1 кг
|
2
2
1
10
8
|
|
| Комплект грузов, приведенных к номинальному значению давления: |
|
МКДС. 712342. 041-04
МКДС. 712342. 042-01
|
Груз 0,05 МПа или 0,5 кгс/см2
Груз 0,01 МПа или 0,1 кгс/см2
|
10
6
|
Поставляется по заявке потребителя за отдельную плату
|
|
МКДС. 711111. 067
|
Груз дополнительный
|
1
|
Поставляется по заявке потребителя при одновременной поставке грузов в кгс/см2и МПа
|
| Комплект запасных частей: |
|
МКДС. 754176.015-03
МКДС. 754176. 050-01
МКДС. 715414. 008
|
Прокладка
Прокладка
Поршень пресса
Кольцо 016- 020- 25- 2- 2
Кольцо 008- 012- 25- 2- 2
ГОСТ 18829-73/ГОСТ 9833-73
|
20
10
1
2
4
|
|
| Комплект сменных частей: |
|
МКДС. 715182. 053
МКДС. 713552. 011
МКДС. 758421. 019-03
|
Переходник
Стойка
Гайка
|
1
1
1
|
Для подключения колонки МП-2,5
|
|
МКДС.406141. 008
|
Уровень
|
2
|
|
|
МКДС. 406141. 008 ЭТ
МКДС. 406141. 045 РЭ
|
Этикетка на уровень
Свидетельство о поверке грузов
Свидетельство о поверке ИПС
Руководство по эксплуатации
|
1
1
1
1
|
|

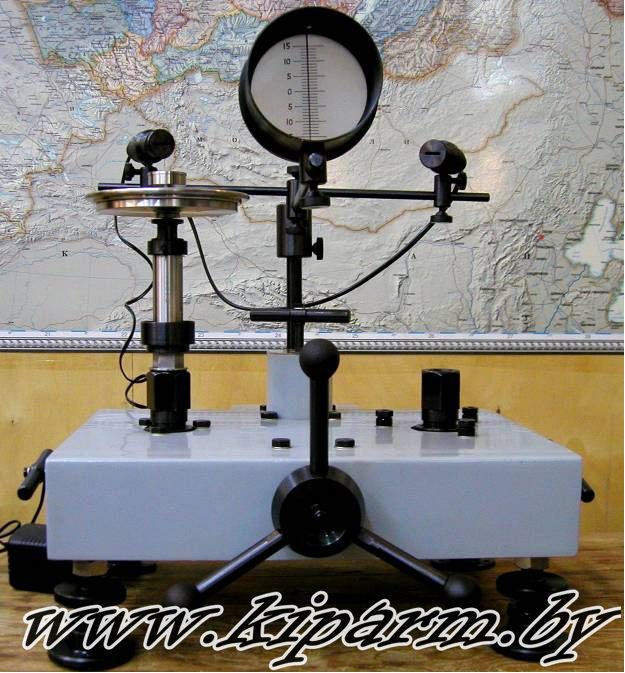

Общий вид рабочего эталона давления МП-6 класса точности 0,005:

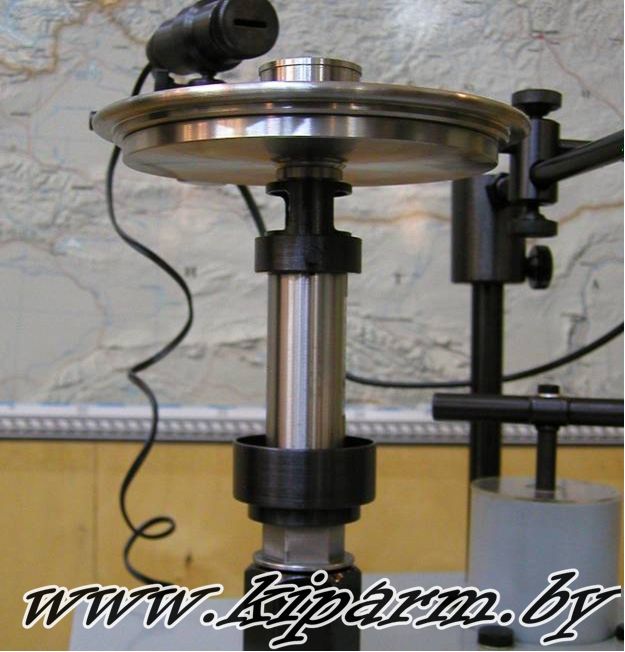

Поршневая измерительная система рабочего эталона давления МП-6 класса точности 0,005:
Сроки поставки: под заказ
◄
