МП-2,5 кл.т. 0,05 и 0,02 / Манометр грузопоршневой классов точности 0,05 и 0,02.
Купить манометр грузопоршневой мп-2,5 классов точности 0,05 и 0,02 в Республике Беларусь (РБ). Продажа, цена, стоимость на грузопоршневой манометр МП-2,5 класса точности 0,05 и 0,02 в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение:
Манометр избыточного давления грузопоршневой МП-2,5 выпускается двух классов точности - класса 0,02 и 0,05. Манометр класса 0,05 предназначен для поверки деформационных манометров, жидкостных манометров с водяным и ртутным заполнением, переносных приборов ППР, а также для точных измерений избыточного давления в диапазоне от 0 до 0,25 МПа.
Основные технические характеристики:
|
Наименование параметров
|
Значение
|
| Верхний предел измерения, МПа (кгс/см2) |
0,25 (2,5) |
| Нижний предел измерения, МПа (кгс/см2) |
0 |
| Номинальное значение приведенной площади поршня, см2 |
1,0 |
| Допускаемое отклонение действительного значения приведенной площади поршня от номинального значения, см2 (%) |
± 0,004 (± 0,4) |
| Пределы допускаемой основной погрешности манометра, %: |
| - при давлениях от 10 до 100% от верхнего предела измерения; |
±0,05 (для кл. 0,05) и ±0,02 (для кл. 0,02) от значения измеряемого давления |
| - при давлениях до 10% от верхнего предела измерения. |
± 0,05 (для кл. 0,05) и ± 0,02 (для кл. 0,02) от 0,1 верхнего предела измерения |
| Скорость вращения поршня, об/мин |
от 30 до 60 |
| Номинальное значение массы поршня с грузоприёмным устройством, кг, не более |
0,1x0,98 |
| Рабочая жидкость |
Смесь из 50% керосина по ОСТ38.01407-86 или по ТУ38.71-58-10-90 и 50% трансформаторного масла по ГОСТ10121 или по ГОСТ 982 марок: Т-750, Т-1500, ПТ. |
| Расход рабочей жидкости на одну заправку |
5 дм3 |
| Питание от сети переменного тока: |
| Напряжение, В |
220 |
| Частота, Гц |
50 |
| Габаритные размеры, мм |
890x620x1360 |
|
Масса, кг, не более
|
55 |
Комплект поставки:
Обозначение
|
Наименование
|
Количество
|
Примечание
|
| МКДС.406141.026 |
Блок колонки грузопоршневой измерительной |
1 |
|
| МКДС.306444.023 |
Устройство для создания давления |
1 |
|
| Комплект грузов, подогнанных под номинальное значение давления: |
|
МКДС.301313.076
МКДС.301313.077
МКДС.301313.078
|
Груз 0,005 МПа или 0,05 кгс/см2 или 5 кПа
Груз 0,01 МПа или 0,1 кгс/см2 или 10 кПа
Груз 0,05 МПа или 0,5 кгс/см2 или 50 кПа |
2
4
4 |
Для класса точности 0,05 |
МКДС.301313.076-01
МКДС.301313.077-01
МКДС.301313.078-01 |
Груз 0,005 МПа или 0,05 кгс/см2 или 5 кПа
Груз 0,01 МПа или 0,1кгс/см2 или 10 кПа
Груз 0,05 МПа или 0,5 кгс/см2 или 50 кПа |
2
4
4 |
Для класса точности 0,02 |
| Комплект специальных грузов: |
|
МКДС.301313.076-02
МКДС.301313.077-02
МКДС. 301313.078-02
|
Груз 0,05 кг
Груз 0,1 кг
Груз 0,5 кг
|
1
3
3
|
Для класса точности 0,02 |
| Комплект грузов, подогнанных под номинальное значение массы: |
|
МКДС.301313.076-02
МКДС. 301313.077-02
МКДС. 301313.078-02
|
Груз 0,05 кг
Груз 0,1 кг
Груз 0,5 кг |
2
4
9
|
Для класса точности 0,02 Поставляется
по заявке потребителя за отдельную плату
|
| МКДС.754176.015-03 |
Прокладка |
20 |
|
| Комплект сменных частей и принадлежностей: |
|
МКДС.758412.018-01
МКДС.758412.018-02
МКДС.758412.018-03
|
Гайка М 12x1,5
Гайка М 14x1,5
Гайка М 20x1,5 |
2
2
2
|
|
| МКДС.305311.008-01 |
Вентиль сильфонный |
1 |
|
| МКДС.306578.006 |
Сильфон |
1 |
|
| 112-118-25-2-2 |
Кольцо ГОСТ 18829-73/ГОСТ 9833-73 |
1 |
|
| 044-048-25-2-2 |
Кольцо ГОСТ 18829-73/ГОСТ 9833-73 |
1 |
|
| МКДС.406141.008; |
Уровень |
2 |
|
| МКДС.406141.008 ЭТ |
Этикетка на уровень |
1 |
|
| МКДС.406141.027РЭ |
Руководство по эксплуатации |
1 |
|
| |
Паспорт на электродвигатель Д-32 |
1 |
|
| |
Свидетельство о поверке |
1 |
|

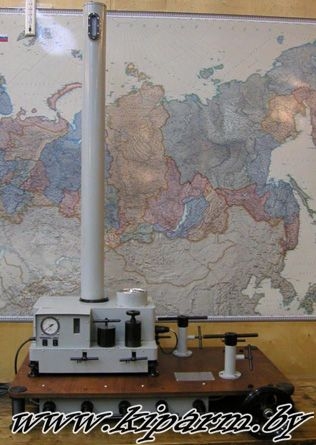

Общий вид манометра грузопоршневого МП-2,5 класса точности 0,05 и 0,02:

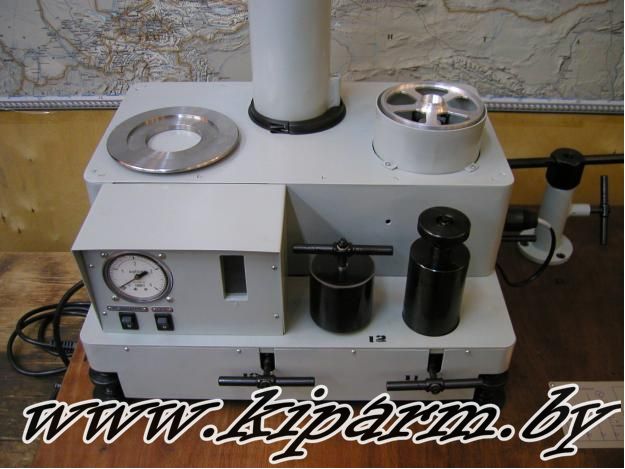

Общий вид блока измерительной колонки грузопоршневого манометра МП-2,5 классов точности 0,05 и 0,02:
Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 1681 11
◄
