ЭР-12 (ПКЦ-1112) / Многоканальный электронный регистратор.

Назначение:

Многоканальный электронный регистратор ЭР-12 (также известен, как ПКЦ-1112) предназначен для измерения, регистрации, отображения, а также допускового контроля, позиционного и ПИД-регулирования параметров технологических процессов. Технологический процесс может отображаться в виде мнемосхемы на экране регистратора.
Регистратор выпускается в двух исполнениях - со встроенными (и внешними) модулями ввода-вывода и без встроенных модулей (для работы только с внешними модулями и приборами).
В корпус регистратора можно установить до 7 встраиваемых модулей ввода-вывода:
- 2-канальный модуль ввода аналоговых сигналов AI2;
- 2-канальный модуль ввода пневматич. сигналов IP2;
- 3-канальный модуль ввода дискретных сигналов DI3;
- 4-канальный модуль вывода аналоговых сигналов AO4;
- 3-канальный модуль вывода дискретных сигналов DO3.
В регистраторе может быть задано до 64 каналов ввода-вывода.

К регистратору можно подключить до 60 внешних модулей ввода-вывода и приборов с протоколом Modbus (производства ЗАО “НПП “Автоматика”, НПФ “КонтрАвт”, “Овен”и других фирм).
Пользователь может создавать неограниченное количество математических каналов (с использованием любых математических функций).
Ёмкость внутренних архивов - до одного миллиона значений по каждому каналу. Архивы могут быть переданы из регистратора на персональный компьютер.
Настройка и работа с регистратором осуществляется либо непосредственно через сенсорный экран прибора, либо через USB-клавиатуру, подключаемую к разъёму на передней панели, либо с персонального компьютера.
Регистратор встраивается в SCADA-систему с использованием OPC-сервера.
Регистратор содержит средства защиты информации (система аутентификации по логину/паролю).

Основные технические характеристики и параметры:

Форма представления данных: графики, таблицы, мнемосхемы
Индикация: цветной TFT ЖК-дисплей 10,4'', 800×600 точек
Временная шкала графиков: от 1 с до 8 часов
Управление:
- местное: сенсорный экран прибора, меню, клавиатура;
- дистанционное: с помощью персонального компьютера, OPC-сервер
Запись и хранение:
- запись данных (архивирование) по всем заданным каналам на внутренний носитель;
- ёмкость архива по каждому каналу до 1 млн. значений;
- запись журнала технологических и системных событий с квитированием;
- экспорт данных на ПК.
Число подключаемых модулей:
- внутренних: до 7;
- внешних: до 60
Типы встраиваемых внутренних модулей:
- двухканальный модуль ввода аналоговых сигналов Ai2;
- двухканальный модуль ввода пневматических сигналов Ip2;
- трехканальный модуль ввода дискретных сигналов Di3;
- четырехканальный модуль вывода аналоговых сигналов Ao4;
- трехканальный модуль вывода дискретных сигналов Do3
Внешние модули ( приборы подключаемые к регистратору по протоколу Modbus RTU или ASCII:
- БВД-8.1, блок вывода дискретных сигналов восьмиканальный (тип выхода - реле);
- MDS DIO-16BD, модуль дискретных входов-выходов шестнадцатиканальный (тип выхода - транзисторный ключ);
- MDS AI-8UI, модуль ввода аналоговых дифференциальных сигналов восьмиканальный;
- Любые приборы производства ЗАО “НПП “Автоматика” с протоколом Modbus (например: ПКЦ-1111, ПКЦ-8М, ПКД-1115, УГЦ-1, АЖК-3110, pH-4101, АРК-5101 и другие);
- Приборы и модули ввода-вывода других производителей (по заказу).
Характеристики аналоговых входов AI2:
- универсальный вход каждого канала для измерения тока, напряжения, сопротивления, а также температуры
или других параметров, представленных унифицированными электрическими сигналами или таблицами
НСХ датчиков;
- индивидуальная гальваническая развязка каналов;
- встроенные источники питания измерительных преобразователей (+22 В, 25 мА) для каждого канала;
- пределы диапазонов измерений / класс точности:
- напряжения: (-2400...+2400) мВ / 0,1;
- тока: (0...+24) мА / 0,1;
- сопротивления: (0...6300) Ом / 0,1;
- температуры (для термосопротивлений по ГОСТ Р 8.625-2006): (-200...+1100) °С / 0,25;
- температуры (для термопар1) по ГОСТ Р 8.585-2001): (-250...+2500) °С / 0,5;
- число встроенных входов2): 2, 4, 6, 8, 10, 12 или 14
Характеристики пневматических входов IP2:
-предназначены для измерения давления неагрессивных газов в следующих режимах измерения:
- избыточного давления: от (0...0,4) до (0...200) кПа;
- разрежения: от (0...-0,4) до (0...-25) кПа;
- дифференциального давления: от (-0,4...0,4) до (-6...6) кПа;
- тягонапоромер: от ±0,4 до ±6 кПа
- основная погрешность: ±0,5 %
- число встроенных входов2): 2, 4, 6, 8, 10, 12 или 14
Характеристики дискретных входов DI3:
- универсальные дискретные входы с групповым питанием датчиков стабилизированным напряжением +22 В (до 75 мА);
- число встроенных входов2): 3, 6, 9, 12, 15, 18 или 21
Характеристики аналоговых выходов AO4:
- программируемый выходной диапазон в пределах: (0...20) мА;
- попарная гальваническая изоляция выходов;
- задание значения выходов по включению питания и по пропаданию связи, сторожевой таймер;
- число встроенных выходов2): 4, 8, 12, 16, 20, 24 или 28
Характеристики дискретных выходов DO3:
- тип дискретных выходов по заказу (электромагн. реле, оптореле, транзист. или симисторные оптопары);
- индивидуальная гальваническая изоляция;
- задание состояния выходов по включению питания и по пропаданию связи, сторожевой таймер;
- число встроенных выходов2): 3, 6, 9, 12, 15, 18 или 21
Общие свойства каналов регистратора:
- источник данных: вход/выход внутреннего или внешнего модуля любого типа;
- период опроса: 0,5 с, 1 с, 2 с, 5 с, 10 с, 1 мин;
- архивация данных: с периодом опроса или адаптивная (по заданному изменению значения);
- уставки допускового контроля : четыре3) (две “выше”, две “ниже”) с настройкой гистерезиса, с заданием “важности” события и записью в журнал событий;
- обработка данных канала математическими или усредняющими каналами;
- объединение каналов в группы;
- просмотр архивных данных в графической форме;
- экспорт архивных данных в формате CSV (OpenOffice Calc, Microsoft Excel)
Характеристики математических каналов:
- количество: неограниченно;
- переменные: 14 значений каналов или констант;
- функции и операторы: алгебраические, тригонометрические, отношения, логические, битовые, условные
Характеристики усредняющих каналов:
- количество: неограниченно;
- алгоритм усреднения: среднее арифметическое, скользящее среднее;
- период усреднения: 30 с, 1 мин, 5 мин, 10 мин, 30 мин, 1 ч
Характеристики канала ПИД-регулятора:
- количество: до 32
Внешние интерфейсы: Ethernet, RS-232, USB
Защита от воздействия пыли и влаги по ГОСТ 14254:  IP54 со стороны передней панели
Климатическое исполнение:  УХЛ 4,2*
- температура окружающего воздуха: (5...50) °С;
- относительная влажность воздуха: до 80 % при 35 °С;
- атмосферное давление: от 84 до 106,7 кПа
Устойчивость к механическим воздействиям по ГОСТ Р 52931:  N2
Питание прибора / мощность:  (90...240) В переменного тока, (47...63) Гц / 50 ВА
Габаритные размеры:
- исполнение с внутренними модулями : (336х266х178) мм;
- исполнение без внутренних модулей : (336х266х98) мм
Вес:
- исполнение с внутренними модулями : не более 6,7 кг;
- исполнение без внутренних модулей : не более 4,5 кг
Средняя наработка на отказ: 32000 ч
Средний срок службы: 10 лет
1) Для подключения термопар используется компенсационная коробка КСК-1.
2) Число встроенных входов-выходов зависит от количества встраиваемых модулей каждого типа, установленных в.
регистратор.
3) Число уставок может быть увеличено за счет использования копии канала или математических каналов.

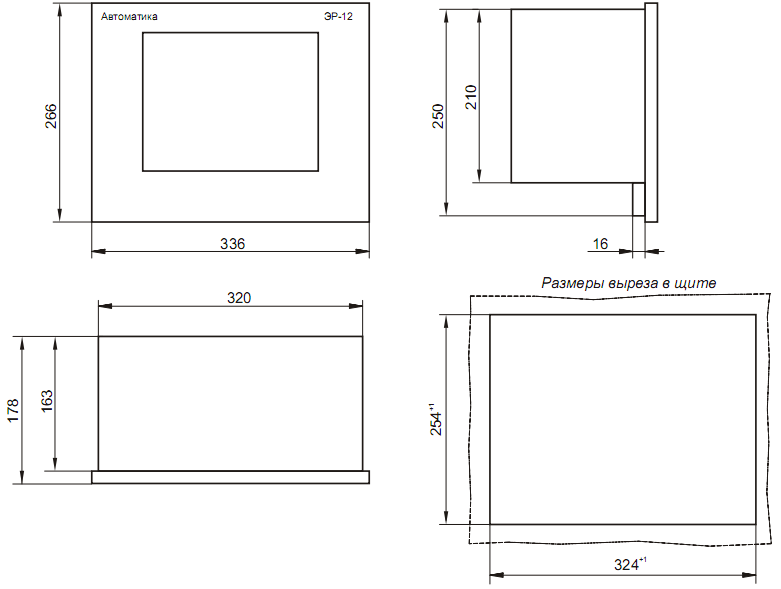

Габаритные размеры ЭР-12 (ПКЦ-1112):

Схемы соединений:

Рис. 1. Измерение напряжения

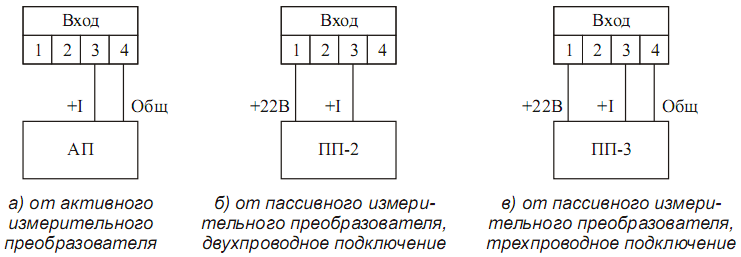

Рис. 2. Измерение тока

Рис. 3. Измерение температуры термопарой

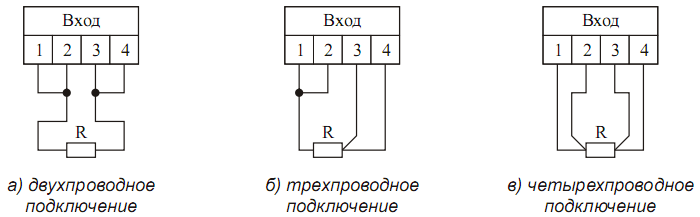

Рис. 4. Измерение сопротивления и измерение температуры термометром сопротивления

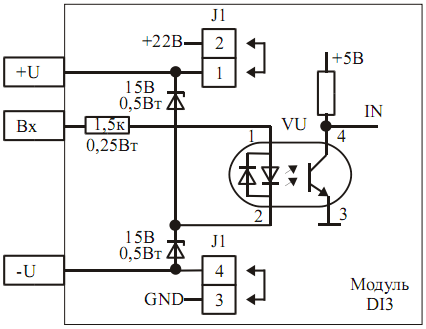

Рис. 5. Схема дискретного входа

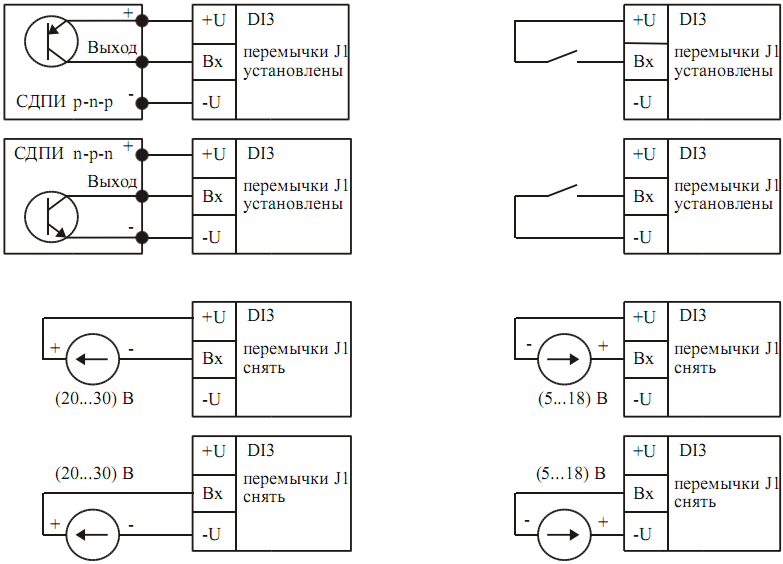

Рис. 6. Схемы подключения дискретных датчиков

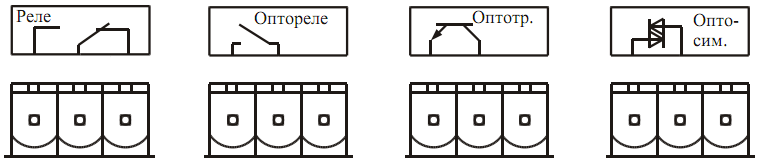

Рис. 7. Маркировка дискретных выходов

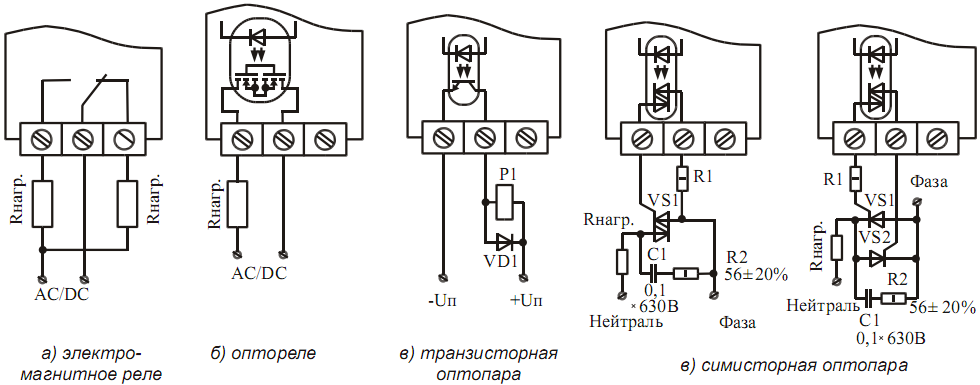

Рис. 8. Схемы внешних соединений для дискретных выходов

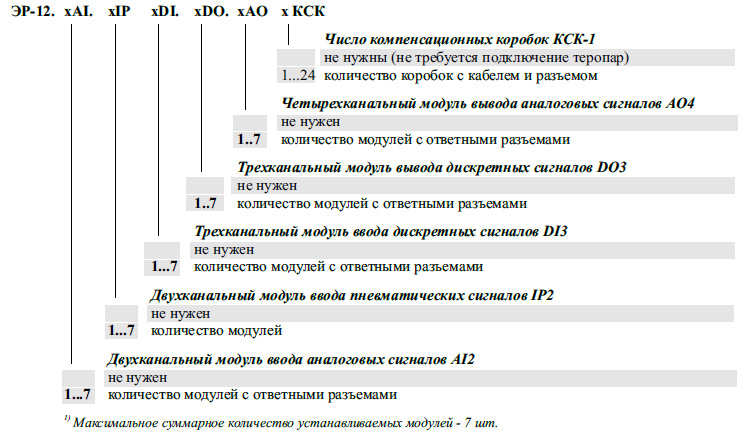

Пример записи заказа:



Пример расшифровки заказа:
«ЭР-12.4AI.1DI.2DO - регистратор электронный многоканальный с четырьмя модулями ввода аналоговых сиг-
налов AI2, одним модулем ввода дискретных сигналов DI3, двумя модулями вывода дискретных сигналов DO3».
