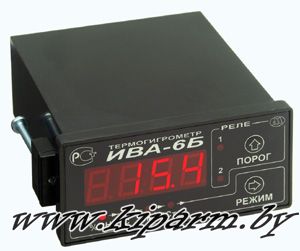

Особенности конструктивного исполнения:
- Термогигрометр состоит из блока индикации и измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П.
- Щитовое исполнение блока индикации с лицевой панелью 48х96 мм, питание ~220В 15%, 50 Гц
- Измерительный преобразователь подключается к блоку индикации трехпроводным кабелем длиной до 300 м
- Термогигрометр может комплектоваться пробоотборным устройством серии ПДВ.
- В гигрометре предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную".
- Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТСМ-1Т-4П применена технология Автокоррекция дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
- Широкий диапазон измерения влажности газа - от -70 до +40°С точки росы.
- Термогигрометр рассчитывает величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры. Погрешность измерения температуры точки росы зависит от точки росы анализируемого газа и его температуры. Величины пределов допускаемой погрешности измерения точки росы (инея) для различных значений температуры и точки росы (инея) анализируемого газа приведены в таблице.
- Измерительный преобразователь ДВ2ТСМ-1Т-4П имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров влажности. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.
- Термогигрометр имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
- Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.
Величины пределов допускаемой погрешности измерения точки росы (инея) для различных значений температуры и точки росы (инея) анализируемого газа:
| Температура газа, °C |
Точка росы анализируемого газа, °С |
| -60 |
-50 |
-40 |
-30 |
-20 |
-10 |
0 |
10 |
20 |
30 |
40 |
| -15 |
±3,0 |
±2,1 |
±2,0 |
±1,6 |
±1,0 |
|
|
|
|
|
|
| -5 |
±4,8 |
±2,8 |
±2,2 |
±2,1 |
±1,3 |
±0,8 |
|
|
|
|
|
| 5 |
±6,0 |
±3,1 |
±2,1 |
±1,7 |
±1,8 |
±1,1 |
±0,8 |
|
|
|
|
| 15 |
±6,4 |
±3,1 |
±1,9 |
±1,5 |
±1,4 |
±1,2 |
±0,8 |
±0,6 |
|
|
|
| 25 |
±4,5 |
±2,1 |
±1,2 |
±1,0 |
±1,0 |
±1,0 |
±0,8 |
±0,6 |
±0,5 |
|
|
| 35 |
±12,7 |
±6,6 |
±3,4 |
±2,1 |
±1,7 |
±1,6 |
±1,8 |
±1,2 |
±0,9 |
±0,7 |
|
| 50 |
±22,4 |
±14,0 |
±8,0 |
±4,5 |
±3,0 |
±2,4 |
±2,6 |
±2,6 |
±2,0 |
±1,5 |
±1,2 |
Приведенные в таблице значения пределов допускаемой погрешности измерения точки росы (инея) относятся к величине точки росы (инея) газа при давлении в измерительной камере гигрометра. При этом величина погрешности значения точки росы газа, приведенного к нормальному давлению (1 кгс/см2), будет такой же как и при рабочем давлении.
Пример. Избыточное давление анализируемого газа - 10 кгс/см2, температура в измерительной камере 25°С, измеренное значение температуры точки инея газа при рабочем давлении - минус 40°С. По таблице 1 определяем, что пределы допустимой погрешности измерения точки инея ±1,2°С. При этом значение точки инея газа, приведенное к нормальному давлению составит минус 59,4 ± 1,2°С.
Диапазон показаний значения точки росы при рабочем давлении в измерительной камере от -70 до +50°С. При этом нижняя граница диапазона показаний значений точки росы, приведенной к нормальному давлению, составляет -85°С при давлении газа 10 кгс/см2.
Основные технические характеристики:
| Диапазон измерений относительной влажности, %: |
0...75 |
| * - верхний диапазон измерения относительной влажности ограничивается имеющейся в преобразователе функцией защиты сенсора от переувлажнения |
| Диапазон измерений температуры, °С |
0...+60 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности влажности при температуре (20 2) °С, % (П показания преобразователя, %) |
| в диапазоне относительной влажности от 0 до 10% |
±(0,025+0,0875П)* |
| в диапазоне относительной влажности от 10 до 75% |
±(0,7%+0,02П) |
| * - пределы допускаемой основной абсолютной погрешности измерения относительной влажности в диапазоне от 0 до 10% гарантируются при периодическом выполнении процедуры автокоррекции преобразователя |
| Пределы допускаемой основной абсолютной погрешности измерения температуры, °С |
±0,5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 10°С, % (П - показания преобразователя, %) |
| в диапазоне относительной влажности от 0 до 10% |
±(0,05+0,045П) |
| в диапазоне относительной влажности от 10 до 50% |
±(0,5+0,01П) |
| в диапазоне относительной влажности от 50 до 75% |
±1 |
| Постоянная времени по относительной влажности, мин |
не более 5 |
| Постоянная времени по температуре, мин |
не более 5 |
| Габаритные размеры блока индикации, мм (не более): |
48x96x102 |
| Масса термогигрометра, кг |
не более 0,8 |
| Межповерочный интервал, мес |
12 |
|
