ФД, ФД-1 / Датчики пламени фотоэлектрические.
Купить датчик пламени в Республике Беларусь, ФД, ФД-1 цена, стоимость, прайс в Минске, Могилеве, Бресте, Витебске, Гродно, Гомеле
Снят с производства заводом изготовителем
Назначение:

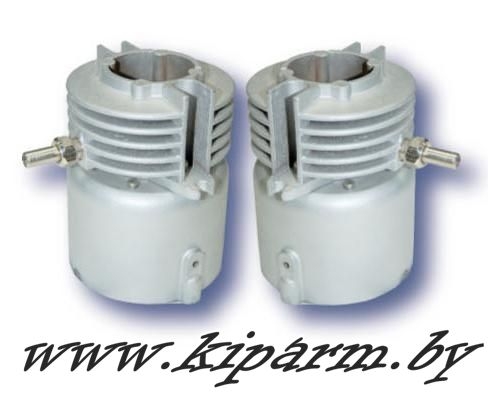

Датчики пламени ФД и ФД-1 предназначены для работы в качестве чувствительного элемента в схемах защиты и сигнализации при погасании мазутного факела в топках котлов малой мощности, печах, камерах сгорания.
Описание:
Чувствительным элементом фотодатчиков являются: в ФД — фотодиод КОФ 119 АДБК; в ФД-1 — фотодиод ФД-263, который крепится в специальных держателях, находящихся на оправе. Фотоэлемент защищен стеклом, которое крепится в корпусе пружинным кольцом.
Для предохранения фотодатчика от чрезмерного нагрева он снабжен радиатором, а для предотвращения загрязнения стекла предусмотрен штуцер для подвода воздуха.
Датчики монтируются на специальном тубусе, установленном в обмуровке котла, либо на горелочном устройстве на расстоянии 1,0...1,2 м от форсунки.
При необходимости снижения чувствительности фотодатчика он может быть диафрагмирован шайбами необходимого диаметра, которые поставляются с фотодатчиком.
Технические характеристики:
| Исполнение |
общепромышленное |
| Возможная защита: |
от загрязнения стекла |
Воздушным потоком |
| от перегрева |
Воздушным потоком |
| Габаритные размеры, мм |
100×106×120 |
| Масса, кг, не более |
ФД |
0,55 |
| ФД-1 |
0,7 |
Состав комплектов поставки:
| Наименование | Модификация. |
| ФД | ФД-1 |
| Датчик пламени |
1 |
1 |
| Шайба-диафрагма |
3 |
3 |
Указания для проектирования, монтажа и пуско-наладки:
В проекте предусмотреть:
- Установку в обмуровке котла специального тубуса для монтажа ФД, либо установку на горелочное устройство, на расстоянии от факела 1,0...1,2 м.
- Установку шайб-диафрагм под стекло ФД при пуско-наладке, для снижения чувствительности фотодатчика.
- Беспрепятственный постоянный обзор зоны максимальной интенсивности пламени.
- Наклон тубуса для предотвращения оседания частиц на стекло ФД.
- Раздельный обзор при раздельном контроле двумя фото преобразователями.
- Исключение нагрева ФД выше 50°С, либо устанавливая на достаточном удалении, либо используя воздушное охлаждение корпуса.
- Проверку работы ФД при минимальной и максимальной нагрузках котла.
- Электрический монтаж ФД следует вести проводом сечением не менее 0,5 мм2 в экранирующей оплетке в соответствии со схемами соединений и подключений, указанных в руководствах по эксплуатации на выбранный тип котельной автоматики. Соединение двухпроводное, схема приведена в паспорте.
Пример обозначения при заказе:
Датчик пламени фотоэлектрический ФД-1.
Сроки поставки: наличие уточняйте
◄
