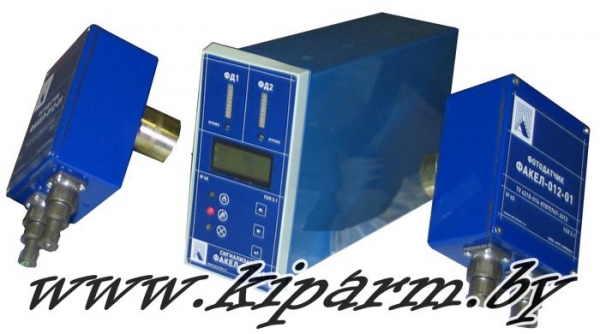

ФАКЕЛ-012 / Устройство контроля пламени в топке.
Купить устройство контроля пламени в топке в Республике Беларусь, цена, стоимость на ФАКЕЛ-012, ФДСА-03М-01-010«Факел» в РБ
Назначение:
Устройство контроля пламени в топке ФАКЕЛ-012 предназначено для контроля факела в топке газомазутных, и пылеугольных котлов и выдачи сигналов в схемы контроля и защиты котлоагрегатов. По своим техническим характеристикам, функциональным возможностям не имеет аналогов. Конструктивно состоит из сигнализатора и 2-х фотодатчиков. Каждый фотодатчик имеет 2 независимых канала УФ и ИК спектра, что обеспечивает более надежный контроль факела на любом вида топлива. Присоединительные размеры фланцев, состояние контактов реле, габаритные размеры прибора адаптированы для замены устаревших приборов Факел-2, Факел-3 без изменения схем защит и дополнительного монтажа.
Прибор осуществляет самоконтроль своего состояния по следующим параметрам:
1) Контроль каждого канала на исправность электронной схемы с периодичностью 0,3-0,5 сек, при неисправности одного из них, прибор продолжает работу по исправному каналу, сигнализируя о своем дефекте;
2) Контроль исправности светоприемника;
3) Контроль линий связи;
4) Контроль соответствия состояния контактов реле заданному;
5) Контроль температуры внутри датчика;
6) Контроль потускнения стекла или предупреждение о низкой интенсивности факела;
7) Контроль напряжения питания.
Прибор обладает повышенной надежностью при работе на повышенных температурах до +70°С длительно и до +75°С кратковременно до 2-3 часов.
Технические характеристики:
Количество каналов
|
2 независимых канала по двум независимым фотоприемникам, работают одновременно |
| Выходы |
| 1. |
релейные сигналы
3 группы контактов |
«Пламя»– реле
«Отказ» – реле
«Потускнение факела» – реле |
|
Напряжение внешних коммутируемых цепей, не более
- для цепей переменного тока
- для цепей постоянного тока
|
≈220 В, 50Гц
30В / 2А |
Регулировка порога срабатывания реле
|
0-100%
Свободно устанавливаемая |
| 2. |
аналоговый, отдельно по двум каналам, мА |
4-20 |
| 3. |
коммуникационный протокол |
RS-485 Modbus |
Диапазон длин волн, нм
|
320-1100 – УФ
900 – 1700 – ИК |
|
Время срабатывания, (при установке срабатывания = 0) не более
- при появлении пламени, с
- при погасании пламени, с
|
1
2 |
| Угол обзора, град |
5-6 |
Напряжение питания, В
|
от = 90 до =264
от ~120 до ~370
|
| Мощность при ~220В, не более ВА |
10 |
Габариты прибора: ширина х высота х глубина, мм
-сигнализатор
-фотодатчик
|
80х160х200
90х115х65
|
|
Температура окружающего воздуха, °С
сигнализатор
фотодатчик
- без использовании обдува прибора, °С
- при использовании обдува прибора, °С
|
от -20 до +65
от -40 до +70 (+75 кратковременно)
от -40 до +90 |
Степень защиты по ГОСТ 14254–96
-сигнализатор
-фотодатчик
|
IP40
IP65
|
Масса, не более, кг
-сигнализатор
-фотодатчик
|
3
1
|
Основные функции:
- Сигнализация погасания или потускнения факела;
- Отображение интенсивности факела горелки в % на цифровом индикаторе по каждому каналу;
- Предупредительная сигнализация о возможном погасании факела или засорении стекла;
- Самоконтроль состояния по нескольким параметрам и отображение конкретной неисправности;
- Индикация температуры внутри каждого датчика;
- Выходной аналоговый сигнал с сигнализатора от 4 до 20 мА;
- Работа по интерфейсу RS – 485 по протоколу MODBUS-RTU.

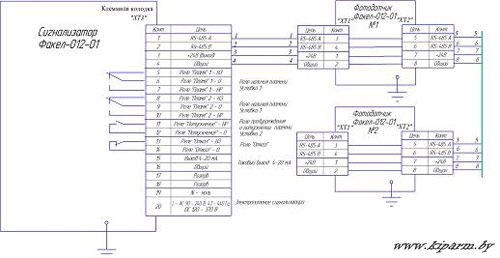

Схема подключения:

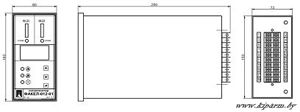

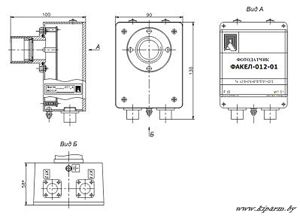

Габаритные и присоединительные размеры:
Пример обозначения при заказе:
Устройство контроля наличия факела в топке котла ФАКЕЛ-012-01
Сроки поставки: наличие уточняйте
◄
