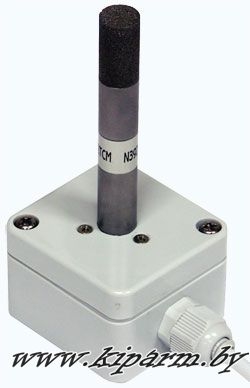

ДВ2ТТ20-А / Измерительный преобразователь влажности и температуры с токовыми унифицированными выходами 4...20мА для настенной или канальной установки.
Купить датчик влажности и температуры ДВ2ТТ20-А в Республике Беларусь (РБ). Продажа, цена, стоимость на преобразователь влажности и температуры ДВ2ТТ20-1Т-1П-А, ДВ2ТТ20-2Т-1П-А, ДВ2ТТ20-3Т-1П-А, ДВ2ТТ20-1Т-2П-А, ДВ2ТТ20-2Т-2П-А, ДВ2ТТ20-3Т-2П-А, ДВ2ТТ20-1Т-3П-А, ДВ2ТТ20-2Т-3П-А, ДВ2ТТ20-3Т-3П-А в Минске, Витебске, Бресте, Гомеле, Гродно, Могилеве
Назначение:
Преобразователи ДВ2ТТ20-А предназначены для:
-
для непрерывного преобразования температуры и относительной влажности газообразных сред в выходные токовые сигналы 4-20 мА;
-
для работы в составе измерительных систем с токовыми входами или совместно с вторичными приборами различного функционального назначения.
ДВ2ТТ20-А внесен в Государственный реестр средств измерений Республики Беларусь (РБ), РФ, Украины и Казахстана.
Применение:
- измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях;
- измерения в свободной атмосфере;
- технологические и холодильные камеры;
- системы вентиляции и кондиционирования;
- регуляторы и приборы КИПиА с аналоговыми токовыми входами для контроля микроклимата;
- измерение влагосодержания сжатого воздуха, азота, инертных и других неагрессивных технологических газов.
Особенности конструктивного исполнения:
- В состав преобразователя ДВ2ТТ20-А входят преобразователь ДВ2ТСМ-Б с двухпроводным интерфейсом µForLAN и цифро-аналоговый преобразователь интерфейса µForLAN в два токовых выхода. Такая компоновка существенно облегчает монтаж и обслуживание измерительной системы, позволяя оперативно снимать и возвращать на место измерительные преобразователи для поверки или перед санитарной обработкой контролируемого объекта;
Преобразователь ДВ2ТСМ-Б
|
Преобразователь интерфейса µForLan в токовые сигналы
|
- пористый защитный колпачок из нержавеющей стали или фторопласта для защиты сенсоров от аэрозолей и пыли;
- минимальная длина преобразователя - 250 мм;
- преобразователь имеет схему обработки сигналов на основе микроконтроллера со следующими функциями:
- измерение сигнала по каналам влажности и температуры;
- вычисление значений относительной влажности, температуры точки росы/инея и температуры;
- температурная коррекция значения относительной влажности;
- поддержка протокола ModBus;
- двух программируемых и масштабируемых токовых выходов;
- На каждый токовый выход может быть выведен любой из следующих параметров:
- относительная влажность воздуха относительно воды/льда;
- температура точки росы/инея;
- температура.
- Преобразователь может комплектоваться кабелем для связи с персональным компьютером и программным обеспечением для конфигурирования преобразователя и градуировки аналоговых каналов.
Технические характеристики:
| Диапазон измерений относительной влажности, % |
0...98 |
| Пределы допускаемой абсолютной погрешности измерения относительной влажности не более, % |
|
| исполнение 1П |
±2 |
| исполнение 2П |
±1 |
| исполнение 3П в диапазоне отн. влажности |
|
| в диапазоне от 0 до 10% |
±(0,075+0,00925П)*) |
| в диапазоне от 10 до 50% |
±(0,5+0,005П) |
| в диапазоне от 50 до 98% |
±3 |
| *)П - показания преобразователя |
|
| Исполнение по рабочему диапазону температур, °С |
|
| для исполнения 1Т |
0...+60 |
| для исполнения 2Т |
-20...+60 |
| для исполнения 3Т |
-40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры не более, °С |
|
| в диапазоне от 0 до +60°С |
±0,5 |
| в диапазоне от -40 до 0°С |
±1 |
| Постоянная времени измерений не более, мин |
|
| по относительной влажности |
1 |
| по температуре |
5 |
| Интервал обновления значения выходного тока, с |
4 |
| Напряжение питания преобразователя, В |
11...27 |
| Потребляемый ток без электрической нагрузки на выходе, мА не более |
5 |
Максимальное сопротивление нагрузки, Ом, не более:
где Uп - напряжение питания преобразователя, В |
50(Uп-8) |
| Габаритные размеры |
|
| корпуса преобразователя, мм |
35x50x73 |
выносного зонда, мм
** - оговаривается при заказе в диапазоне 73…800 мм |
12x73(800)** |
| Масса преобразователя не более, кг |
0,3 |
| Межповерочный интервал, мес |
12 |
Обозначение преобразователей при заказе:
При заказе преобразователя оговаривается длина зонда, величина погрешности (1П, 2П, 3П) и диапазон измерения температуры (1Т, 2Т, 3Т), а также значения выводимых параметров, соответствующие минимальному РL (4 мА) и максимальному РH (20 мА) значению выходного тока преобразователя.
| 1 |
2 |
3 |
4 |
5 |
6 |
| ДВ2Т |
Т20 |
-Х |
-Х |
-A/xxx |
-Х |
1 - Торговая марка.
2 - Исполнение по типу выходного сигнала:
Т20 – -два токовых выхода 4-20 мА;
3 - Исполнение по рабочему диапазону температур.
4 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности.
5 - Конструктивное исполнение:
ххх - длина вынесенного зонда с чувствительными элементами, мм (250, 500 или 1000 мм);
6 - Тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм).
Пример обозначения преобразователя при заказе:
ДВ2ТТ20-1Т-1П-А/250-II
Расшифровка спецификации:
Измерительный преобразователь влажности и температуры ДВ2ТТ20
- с двумя аналоговыми выходами по току 4-20мА;
- рабочий диапазон температур от 0 до 60°С;
- предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%;
- выполнен в прямоугольном корпусе с гермовводом и вынесенным зондом длиной 250 мм;
- пористый защитный колпачок из фторопласта.
Порядок установки преобразователя ДВ2ТТ20-А:
Разместите преобразователь непосредственно в месте измерения.
Не рекомендуется размещать преобразователь вблизи предметов, выделяющих тепло (отопительные системы и пр.).
ВНИМАНИЕ! Показания относительной влажности корректны только в том случае, когда температура чувствительного элемента влажности равна температуре анализируемой среды.
Для подключения преобразователя к измерительной системе и установки преобразователя в месте контроля необходимо выполнить следующие операции:
а) отвинтить два винта, крепящих крышку корпуса преобразователя с установленным на ней зондом и снять ее;
б) закрепить корпус преобразователя интерфейса на стене двумя винтами через отверстия в задней крышке корпуса, расположенные вне зоны уплотнения;
в) ослабив фиксирующее кольцо гермоввода, продеть в него кабель с предварительно зачищенными проводами.
Для подсоединения питания и выходных сигналов преобразователь интерфейса оснащен клеммными колодками (рис.1).

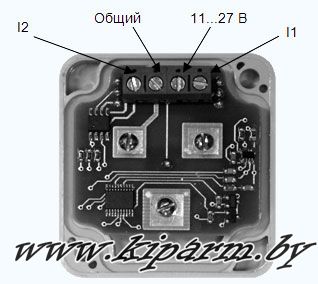

Рис.1. Подключение кабеля питания и токовых выходов к преобразователю:
"Общий" - "минус" источника питания, "11...27В" - "+" источника питания, I1, I2 - первый и второй токовые выходы.

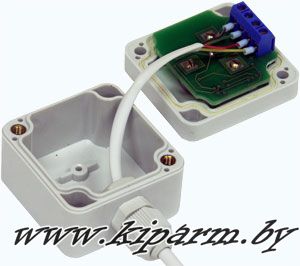

Рис.2. Подключение кабеля к преобразователю интерфейса.
г) подключить концы кабеля к клеммной колодке, как показано на рис. 2. Вытянуть излишки кабеля из корпуса преобразователя интерфейса и плотно закрутить фиксирующее кольцо гермоввода;
д) закрыть крышку преобразователя интерфейса и зафиксировать ее двумя винтами.
Дальнейшее подключение каналов измерения к системе осуществляется в соответствие с Рис.3 и документацией на вторичный измерительный прибор.
Рис.3. Схема подключения преобразователя ДВ2ТТ20-А
Конфигурирование выходных токовых сигналов преобразователя выполняется при выпуске изделия, либо осуществляется Пользователем самостоятельно с помощью интерфейсного кабеля для связи с ПК.
Основные позиции:
ДВ2ТТ20-1Т-1П-А/250-II
ДВ2ТТ20-2Т-1П-А/250-II
ДВ2ТТ20-3Т-1П-А/250-II
ДВ2ТТ20-1Т-2П-А/250-II
ДВ2ТТ20-2Т-2П-А/250-II
ДВ2ТТ20-3Т-2П-А/250-II
ДВ2ТТ20-1Т-3П-А/250-II
ДВ2ТТ20-2Т-3П-А/250-II
ДВ2ТТ20-3Т-3П-А/250-II
ДВ2ТТ20-1Т-1П-А/500-II
ДВ2ТТ20-2Т-1П-А/500-II
ДВ2ТТ20-3Т-1П-А/500-II
ДВ2ТТ20-1Т-2П-А/500-II
ДВ2ТТ20-2Т-2П-А/500-II
ДВ2ТТ20-3Т-2П-А/500-II
ДВ2ТТ20-1Т-3П-А/500-II
ДВ2ТТ20-2Т-3П-А/500-II
ДВ2ТТ20-3Т-3П-А/500-II
ДВ2ТТ20-1Т-1П-А/1000-II
ДВ2ТТ20-2Т-1П-А/1000-II
ДВ2ТТ20-3Т-1П-А/1000-II
ДВ2ТТ20-1Т-2П-А/1000-II
ДВ2ТТ20-2Т-2П-А/1000-II
ДВ2ТТ20-3Т-2П-А/1000-II
ДВ2ТТ20-1Т-3П-А/1000-II
ДВ2ТТ20-2Т-3П-А/1000-II
ДВ2ТТ20-3Т-3П-А/1000-II
ДВ2ТТ20-1Т-1П-А/250-III
ДВ2ТТ20-2Т-1П-А/250-III
ДВ2ТТ20-3Т-1П-А/250-III
ДВ2ТТ20-1Т-2П-А/250-III
ДВ2ТТ20-2Т-2П-А/250-III
ДВ2ТТ20-3Т-2П-А/250-III
ДВ2ТТ20-1Т-3П-А/250-III
ДВ2ТТ20-2Т-3П-А/250-III
ДВ2ТТ20-3Т-3П-А/250-III
ДВ2ТТ20-1Т-1П-А/500-III
ДВ2ТТ20-2Т-1П-А/500-III
ДВ2ТТ20-3Т-1П-А/500-III
ДВ2ТТ20-1Т-2П-А/500-III
ДВ2ТТ20-2Т-2П-А/500-III
ДВ2ТТ20-3Т-2П-А/500-III
ДВ2ТТ20-1Т-3П-А/500-III
ДВ2ТТ20-2Т-3П-А/500-III
ДВ2ТТ20-3Т-3П-А/500-III
ДВ2ТТ20-1Т-1П-А/1000-III
ДВ2ТТ20-2Т-1П-А/1000-III
ДВ2ТТ20-3Т-1П-А/1000-III
ДВ2ТТ20-1Т-2П-А/1000-III
ДВ2ТТ20-2Т-2П-А/1000-III
ДВ2ТТ20-3Т-2П-А/1000-III
ДВ2ТТ20-1Т-3П-А/1000-III
ДВ2ТТ20-2Т-3П-А/1000-III
ДВ2ТТ20-3Т-3П-А/1000-III
