ДВ2ТСМ-В / Измерительный преобразователь влажности и температуры технологических газов и сжатого воздуха с цифровым выходным сигналом по интерфейсу mForLan и протоколу МodBus для установки в проточной камере.
Купить датчик влажности и температуры ДВ2ТСМ-В в Республике Беларусь (РБ). Продажа, цена, стоимость ДВ2ТСМ-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДВ2ТСМ-2Т-1П-В, ДВ2ТСМ-2Т-1П-В, ДВ2ТСМ-2Т-1П-В, ДВ2ТСМ-3Т-1П-В, ДВ2ТСМ-3Т-1П-В, ДВ2ТСМ-3Т-1П-В, ДВ2ТСМ-1Т-2П-В, ДВ2ТСМ-1Т-2П-В, ДВ2ТСМ-1Т-2П-В, ДВ2ТСМ-2Т-2П-В, ДВ2ТСМ-2Т-2П-В, ДВ2ТСМ-2Т-2П-В, ДВ2ТСМ-3Т-2П-В, ДВ2ТСМ-3Т-2П-В, ДВ2ТСМ-3Т-2П-В в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение:
Измерительный преобразователь влажности и температуры (датчик влажности и температуры) ДВ2ТСМ-В предназначен для непрерывного преобразования относительной влажности и температуры воздуха и газообразных сред в цифровой выходной сигнал по двухпроводному интерфейсу µForLAN (®НПК "МИКРОФОР") и протоколу MODBUS. Преобразователи может устанавливаться в проточную камеру и использоваться для измерения влагосодержания газов при избыточном давлении до 1,6 МПа.
Преобразователь принадлежит к семейству интеллектуальных преобразователей ДВ2ТСМ с интерфейсом µForLAN и служит для комплектации термогигрометров Ива-6Б и Ива-6Б2.
ДВ2ТСМ-В внесен в Государственный реестр средств измерений Республики Беларусь, РФ, Украины и Казахстана
Области применения:
|
контроль утечек теплоносителя в системах безопасности атомных электростанций
измерение влагосодержания сжатого воздуха и других неагрессивных технологических газов
Конструктивные особенности:

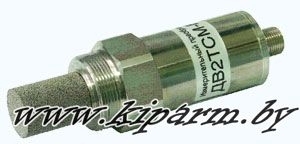

- Корпус из нержавеющей стали имеет посадочную резьбу М24х1 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере.
- На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
- Пористый защитный колпачок выполнен из нержавеющей стали или фторопласта.
- Используется высокостабильный сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.
- Для измерения температуры используется полупроводниковый NTC-термистор.
- Цифровое исполнение преобразователя обеспечивает 100% взаимозаменяемость изделия.
- Преобразователь содержит схему обработки и выдачи сигналов на основе микроконтроллера и интерфейс связи со следующими функциями:
- измерение сигнала по каналам влажности и температуры;
- вычисление значений относительной влажности, температуры точки росы/инея и температуры;
- температурная коррекция значения относительной влажности;
- поддержка протокола MODBUS.
- Двухпроводный интерфейс µForLAN обеспечивает следующие функции:
- параллельное подключение до 8-ми преобразователей;
- питание преобразователей;
- длина соединения преобразователей до 300м в зависимости от вторичного блока.
- При юстировке преобразователи подключаются к компьютеру с помощью интерфейсного кабеля RS232 и программного комплекса "ДВ2ТСМ-Setup".
|
Основные технические характеристики:
| Габаритные размеры, мм |
12х80(800) |
| Масса преобразователя, кг |
не более 0,3 |
| Диапазон измерений относительной влажности, % |
0...98 |
| исполнение 1П |
| в диапазоне относительной влажности от 0 до 90% |
±2 |
| в диапазоне относительной влажности от 90 до 98%* |
±3 |
| исполнение 2П |
| в диапазоне относительной влажности от 0 до 90% |
±1 |
| в диапазоне относительной влажности от 90 до 98%* |
±2 |
| * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях |
| Исполнение по рабочему диапазону температур, °С |
| исполнение 1Т, °С |
0...+60 |
| исполнение 2Т, °С |
-20...+60 |
| исполнение 3Т, °С |
-40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С |
|
| в диапазоне от –40 до -20°С |
±1 |
| в диапазоне от –20 до -60°С |
±0,3 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин |
|
| по относительной влажности, мин |
не более 1 |
| по температуре, мин |
не более 2 |
| Межповерочный интервал, мес |
12 |
|
Обозначение преобразователя при заказе:
| 1 |
2 |
3 |
4 |
5 |
| ДВ2ТСМ |
-Х |
-Х |
-В |
-Х |
1 - торговая марка;
2 - исполнение по рабочему диапазону температур;
3 - исполнение по допустимой основной абсолютной погрешности измерения относительной влажности;
4 - конструктивное исполнение:
В – для установки в проточной камере при избыточном давлении; 5 - Тип защитного колпачка:
II - из пористого фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм).
Пример обозначения преобразователя при заказе:
ДВ2ТСМ-1Т-1П-В/080-II
- измерительный преобразователь ДВ2ТСМ-В с цифровым выходным сигналом по двухпроводному интерфейсу µForLAN и протоколу ModBus, рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, пористый защитный колпачок из нержавеющей стали.
|
Сроки поставки: наличие уточняйте
◄
