Порядок установки и работа регистрирующего измерительного преобразователя ДВ2ТСМ-Б-Р:

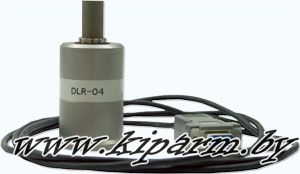

Преобразователь подключается к персональному компьютеру с помощью устройства для считывания данных DLR-05 и программного комплекса, включающего программы Data Logger, SnSetup, Rodnic и Iva6Calc.
Установка преобразователя в устройстве для считывания данных
Программа SnSetup предназначена для конфигурирования преобразователя, юстировки и ввода коэффициентов функций, описывающих градуировочные характеристики сенсоров.
Программа SnSetup позволяет
- переводить преобразователь в юстировочный режим, в котором кроме текущих значений относительной влажности и температуры в память преобразователя записываются нелинеаризированные значения сигналов по измерительным каналам;
- считывать и вводить значения коэффициентов функций, описывающих градуировочные характеристики сенсоров влажности и температуры;
- устанавливать текущие время и дату, интервал записи.
Программа Rodnic предназначена для расчета коэффициентов полинома, описывающего градуировочную характеристику сенсора влажности, на основе данных, полученных при юстировке преобразователя.
Программа Iva6Calc предназначена для расчета коэффициентов функции, описывающей градуировочную характеристику сенсора температуры, на основе данных, полученных при юстировке преобразователя.
Работа программ SnSetup, Rodnic и Iva6Calc описана в документе «Юстировка регистрирующего измерительного преобразователя влажности и температуры ДВ2ТСМ-Р», поставляемом по согласованию с Потребителем.
Программа Data Logger предназначена для считывания на персональный компьютер накопленной в памяти преобразователя информации и последующей её обработки.
Программа Data Logger также позволяет
- устанавливать текущие время и дату, интервал записи, время начала и окончания регистрации данных;
- очищать память преобразователя;
- осуществлять мониторинг состояния источника питания;
- формировать архив данных для каждого преобразователя;
- создавать текстовый или графический отчет;
- представлять измеренные значения влажности в различных единицах (относительная влажность, температура точки росы (инея), массовая концентрация влаги).
Работа с преобразователем в общем виде включает следующие операции:
- подключение преобразователя к персональному компьютеру;
- проверка и коррекция в случае необходимости показаний часов преобразователя;
- установка требуемого интервала между измерениями;
- установка времени начала и конца измерений;
- очистка (инициализация) памяти преобразователя;
- установка преобразователя на объекте измерений;
- снятие преобразователя с объекта измерений;
- подключение преобразователя к персональному компьютеру;
- сохранение накопленных значений в базе данных для последующего анализа.

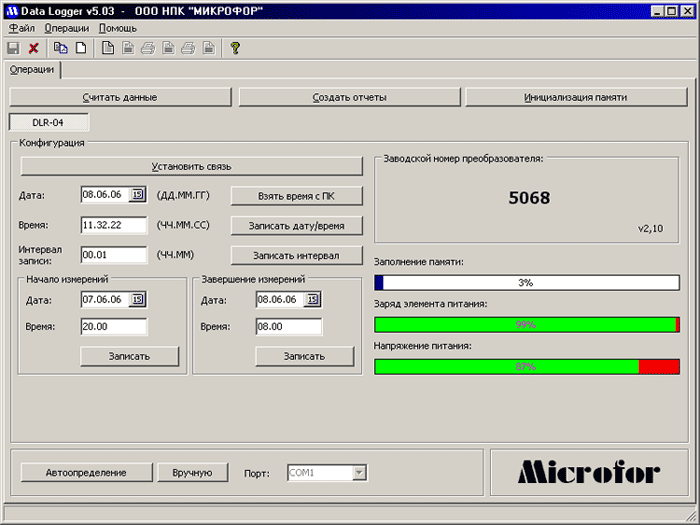

Вид окна программы Data Logger после установки связи с преобразователем.

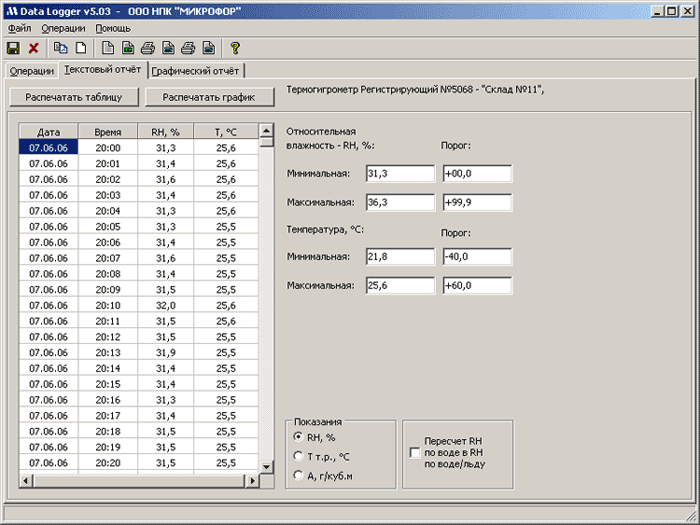

Вид окна «Текстовый отчет».
В окне «Текстовый отчет» выводятся в виде таблицы значения результатов измерений (дата, время, влажность и температура), минимальные и максимальные значения влажности и температуры. Также в этом окне имеется возможность ввода нижнего и верхнего значений порогов по влажности и температуре. При выходе измеренных значений за указанные пределы соответствующие результаты измерений в таблице или на графике будут выделяться разным цветом.
В окне «Текстовый отчет» имеются переключатели единиц измерений влажности (относительная влажность, температура точки росы и массовая концентрация влаги. Величина относительной влажности при отрицательных температурах может представляться относительно воды или льда. При установке любого из этих параметров происходит пересчет данных в таблице и на графике.

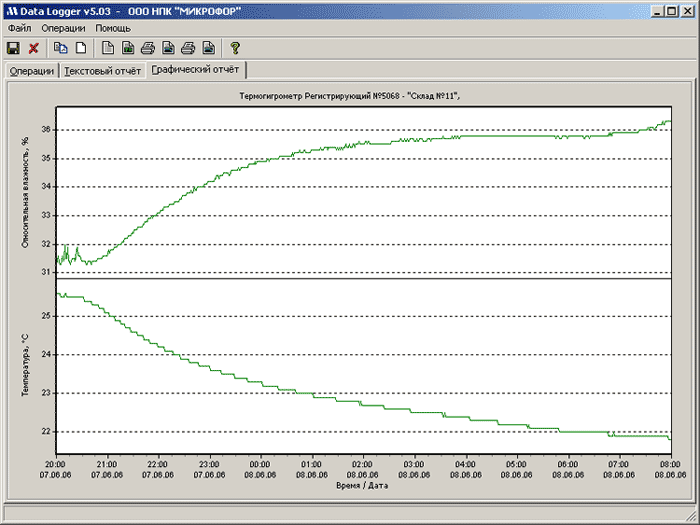

Вид окна «Графический отчет».
Инициализация памяти
Данную операцию следует проводить в случае, если Вы хотите очистить содержимое памяти. Периодическая очистка позволяет уменьшить время считывания и обработки отчетов.
Внимание! При этом произойдёт потеря предыдущих результатов измерений, поэтому перед инициализацией убедитесь, что содержимое памяти считано в память компьютера.
Для инициализации памяти нажмите кнопку «Инициализация памяти» и дождитесь подтверждения окончания операции.
Установка преобразователя на объекте измерений
Преобразователь размещается непосредственно в месте измерения относительной влажности и температуры воздуха. Не рекомендуется размещать преобразователь вблизи предметов, выделяющих тепло (отопительные системы и пр.).
ВНИМАНИЕ! Показания относительной влажности корректны только в том случае, когда температура чувствительного элемента влажности равна температуре анализируемой среды.
Фиксацию преобразователя можно осуществлять с помощью винта М3, вкручиваемого в отверстие в задней торцевой части корпуса (см. рис.).
Замена элемента питания
После установки связи с преобразователем в окне программы Data Logger выводятся шкала заряда и шкала напряжения, характеризующие состояние элемента питания.
Наличие двух шкал обусловлено тем, что не существует однозначных критериев оставшейся емкости элемента питания. При этом при закладке преобразователя нужно быть уверенным, что элемент питания проработает необходимое время. Поэтому для оценки элемента используются два критерия – время, отработанное преобразователем в режиме измерения после установки нового элемента и его напряжение.
В режиме между измерениями преобразователь практически не потребляет ток. При измерении он включается на секунду и потребляет около 1 мА. Встроенный таймер считает время работы в активном режиме и, таким образом определяет количество потребленных мАч. Паспортное значение емкости элемента CR 1/3 N составляет 160 мАч. Шкала заряда элемента питания с некоторым запасом характеризует оставшуюся емкость элемента питания, рассчитанную как разность между паспортным и потребленным значениями емкости. Полная шкала заряда (100%) соответствует 300 тысяч измерений.
Шкала напряжения питания характеризует напряжение элемента питания. Полная шкала (100%) соответствует напряжению более 3 В, красная шкала (0%) - 2,7 В. При подготовке преобразователя к длительному циклу измерений при величине шкалы напряжения питания менее 20% рекомендуется заменить источник питания.
|
