ДВ2ТСМ-ГМ / Измерительный преобразователь влажности и температуры с цифровым выходным сигналом по двухпроводному интерфейсу mForLan и протоколу МodBus для измерений при высокой температуре (до 150°С)

ДВ2ТСМ-ГМ / Измерительный преобразователь влажности и температуры с цифровым выходным сигналом по двухпроводному интерфейсу mForLan и протоколу МodBus для измерений при высокой температуре (до 150°С).


Купить датчик температуры и влажности ДВ2ТСМ-ГМ в Республике Беларусь (РБ), Продажа, цена, стоимость, прайс на Преобразователь влажности и температуры ДВ2ТСМ-ГМ/250-II, ДВ2ТСМ-ГМ/500-II, ДВ2ТСМ-ГМ/1000-II, ДВ2ТСМ-ГМ/250-III, ДВ2ТСМ-ГМ/500-III, ДВ2ТСМ-ГМ/1000-III в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:

Измерительный преобразователь влажности и температуры ДВ2ТСМ-ГМ предназначен для непрерывного преобразования относительной влажности и температуры воздуха и газообразных сред в цифровой выходной сигнал по двухпроводному интерфейсу µForLAN (®НПК "МИКРОФОР") и протоколу MODBUS.

ДВ2ТСМ-ГМ внесен в Государственный реестр средств измерений Республики Беларусь, РФ, Казахстана и Украины.

Применение:

Преобразователь принадлежит к семейству интеллектуальных преобразователей ДВ2ТСМ с интерфейсом µForLAN и используется в составе термогигрометров Ива-6Б и Ива-6Б2 для:

  • измерения относительной влажности и температуры в производственных и технологических помещениях при повышенных температурах;
  • контроля влажности в сушильных камерах и печах при температуре до 150°С;

Особенности конструктивного исполнения:

  • В преобразователе для измерения относительной влажности используется сорбционно-емкостной чувствительный элемент, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Для измерения температуры используется полупроводниковый термистор;

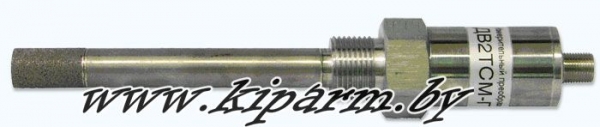

  • Преобразователь имеет моноблочное исполнение, состоит из корпуса и выносного зонда;
  • Выносной зонд выполнен из тонкостенной трубки из нержавеющей стали и размещается в высокотемпературной области. На торце выносного зонда расположены чувствительные элементы относительной влажности и температуры, закрытые пористым колпачком, защищающим их от механических повреждений и обеспечивающим свободный доступ анализируемой среды;
  • В корпусе размещена электронная схема, поэтому он должен располагаться в низкотемпературной области (до 50°С). Корпус имеет посадочную резьбу М20х1,5 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере. В торцевой части корпуса имеется разъем для съема электрических сигналов;
  • Преобразователь имеет схему обработки сигналов на основе микроконтроллера со следующими функциями:
    • измерение сигнала по каналам влажности и температуры;
    • вычисление значений относительной влажности, температуры точки росы и температуры;
    • температурная коррекция значения относительной влажности;
    • поддержка протокола ModBus.

Технические характеристики преобразователя:

Диапазон измерений температуры, °С (исполнение 4Т) 0...150
Диапазон измерений относительной влажности*), % 0...98
Пределы допускаемой абсолютной погрешности измерения относительной влажности не более, %**)
  в диап. отн. влажности от 0 до 90% ±2
  в диап. отн. влажности от 90 до 98% ±3
Пределы допускаемой абсолютной погрешности измерения температуры не более, °С
  в диап. температур от 0 до +60°С ±0,5
  в диап. температур от +60 до +150°С ±1
Постоянная времени измерений не более, мин
  по относительной влажности 1
  по температуре 2
Габаритные размеры
  корпуса преобразователя, мм 28x120
  выносного зонда, мм ø12x250***)
Масса преобразователя не более, кг 0,3
Межповерочный интервал, мес 12

*) не рекомендуется длительная (более 6 часов) эксплуатация преобразователя при относительной влажности выше 85%.
**) - указанный предел допускаемой абсолютной погрешности измерения относительной влажности в диапазоне температур свыше 60 С не нормируется.
***) - по умолчанию - ХХХ =250мм, оговаривается при заказе из ряда 250, 500, 1000.

При заказе преобразователя оговаривается длина зонда.

Обозначение преобразователей при заказе:

ДВ2ТСМ-ГМ/xxx - Y

ххх - длина вынесенного зонда с чувствительными элементами, мм (стандартная длина 250 мм, оговаривается при заказе 250, 500, или 1000мм).

Y - Тип защитного колпачка:

  • II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
  • III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

Пример обозначения преобразователя при заказе:

ДВ2ТСМ-ГМ/500-III

Расшифровка спецификации:
Измерительный преобразователь влажности и температуры ДВ2ТСМ-ГМ с вынесенным зондом длиной 500 мм и пористым защитным колпачком из спеченной нержавеющей стали.




Сроки поставки: наличие уточняйте
