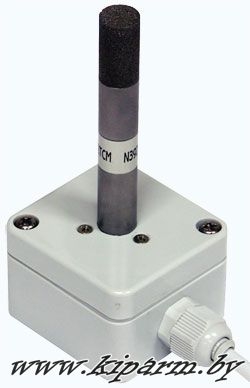

ДВ2ТСМ-А / Измерительный преобразователь влажности и температуры с цифровым выходным сигналом по двухпроводному интерфейсу mForLan и протоколу МodBus для настенной установки.
Купить датчик влажности и температуры ДВ2ТСМ-А в Республике Беларусь (РБ), Продажа, цена, стоимость на ДВ2ТСМ-1Т-1П-А-III, ДВ2ТСМ-2Т-1П-А-III, ДВ2ТСМ-3Т-1П-А-III, ДВ2ТСМ-1Т-2П-А-III, ДВ2ТСМ-2Т-2П-А-III, ДВ2ТСМ-3Т-2П-А-III, ДВ2ТСМ-1Т-1П-А-IV, ДВ2ТСМ-2Т-1П-А-IV, ДВ2ТСМ-3Т-1П-А-IV, ДВ2ТСМ-1Т-2П-А-IV, ДВ2ТСМ-2Т-2П-А-IV, ДВ2ТСМ-3Т-2П-А-IV в Минске, Витебске, Бресте, Могилеве, Гродно, Гомеле
Назначение:
Измерительный преобразователь (датчик) влажности и температуры ДВ2ТСМ-А предназначен для непрерывного преобразования относительной влажности и температуры воздуха в цифровой выходной сигнал по двухпроводному интерфейсу µForLAN и протоколу MODBUS.
Преобразователь может быть использован для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, свободной атмосфере в составе термогигрометров Ива-6АР, Ива-6Б, Ива-6Б2.
ДВ2ТСМ-А внесен в Государственный реестр средств измерений Республики Беларусь, Украины, Казахстана и РФ!
Применение:
- контроль микроклимата производственных и жилых помещений;
- измерения относительной влажности и температуры воздуха в свободной атмосфере;
- измерения влагосодержания воздуха и других неагрессивных технологических газов и т.п.
В состав преобразователя входят измерительный преобразователь влажности и температуры ДВ2ТСМ-Б с цифровым выходным сигналом по двухпроводному интерфейсу µForLan (®Микрофор), протоколу ModBus и установочная коробка.
Установочная коробка закрепляется на вертикальной поверхности двумя винтами и подключается к блоку индикации термогигрометров Ива-6АР, Ива-6Б или Ива-6Б2.
|
Основные технические характеристики:
| Габаритные размеры, мм |
|
| корпуса преобразователя, мм |
35х50х73 |
| выносного зонда, мм |
12х73* |
| * - возможна поставка преобразователей с длиной зонда 250, 500 и 1000 мм |
|
| Масса преобразователя, кг |
не более 0,3 |
| Диапазон измерений относительной влажности, % |
0...98 |
| Диапазон измерения температуры |
| для исполнения 1Т, % |
0...+60 |
| для исполнения 2Т, % |
-20...+60 |
| для исполнения 3Т,% |
-40...+60 |
| Предел допускаемой основной абсолютной погрешности измерения относительной влажности |
| исполнение 1П |
| в диапазоне относительной влажности от 0 до 90% |
±2 |
| в диапазоне относительной влажности от 90 до 98%* |
±3 |
| исполнение 2П |
| в диапазоне относительной влажности от 0 до 90% |
±1 |
| в диапазоне относительной влажности от 90 до 98%* |
±2 |
| * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях |
| Предел допускаемой основной абсолютной погрешности измерения относительной влажности при изменении температуры на 10°С |
±1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С |
|
| в диапазоне от –40 до -20°С |
±1 |
| в диапазоне от –20 до -60°С |
±0,3 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин |
|
| по относительной влажности, мин |
не более 1 |
| по температуре, мин |
не более 5 |
| Межповерочный интервал, мес |
12 |
|
Конструктивные особенности:
Измерительный преобразователь ДВ2ТСМ вкручивается в установочную коробку. Такая компоновка существенно облегчает обслуживание термогигрометра, позволяя оперативно снимать и возвращать на место измерительные преобразователи для поверки или перед санитарной обработкой контролируемого объекта.
Установочная коробка выполнена на основе герметичного прямоугольного корпуса с гермовводом для подключения кабеля и разъемом для установки измерительного преобразователя.
Для подсоединения кабеля преобразователь оснащен клеммной колодкой.
|
|

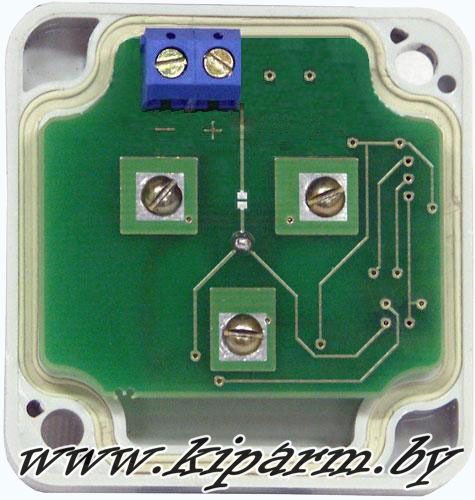

Клеммная колодка для подключения соединительного кабеля
|
Обозначение преобразователей при заказе:
| 1 |
2 |
3 |
4 |
5 |
6 |
| ДВ2Т |
СМ |
-Х |
-Х |
-A/xxx |
-Х |
- Торговая марка ДВ2Т.
- Исполнение по типу выходного сигнала:
СМ – с цифровым выходным сигналом по двухпроводному интерфейсу µForLan (®Микрофор) и протоколу ModBus;
- Исполнение по рабочему диапазону температур. Допустимые исполнения - 1Т, 2Т, 3Т.
- Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности. Допустимые исполнения - 1П и 2П.
- Конструктивное исполнение:
ххх - длина вынесенного зонда с чувствительными элементами, мм (стандартная длина 73 мм) - не указывается для стандартной длины. Возможна поставка преобразователей с длиной 250, 500 и 1000 мм.
- Тип защитного колпачка:
I - ажурный из нержавеющей стали;
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм);
IV - пористый из спеченной нержавеющей стали с пористым колпачком из фторопласта; V - ажурный из пластика.
Пример обозначения преобразователя при заказе:
ДВ2ТСМ-1Т-1П-А-III
измерительный преобразователь (датчик) влажности и температуры с цифровым выходом по по двухпроводному интерфейсу µForLan (®Микрофор) и протоколу ModBus, рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, конструктивное исполнение А с вынесенным зондом стандартной длины (73 мм) и пористым защитным колпачком из нержавеющей стали.
Порядок установки преобразователя:
Преобразователь размещается непосредственно в месте измерения относительной влажности и температуры воздуха. Не рекомендуется устанавливать преобразователь вблизи предметов, выделяющих тепло (отопительные системы и пр.).
ВНИМАНИЕ! Показания относительной влажности корректны только в том случае, когда температура чувствительного элемента влажности равна температуре анализируемой среды.
Для подключения преобразователя к вторичному прибору и установки в месте контроля необходимо выполнить следующие операции:
- отвинтить два винта, крепящих крышку корпуса преобразователя с установленным на ней зондом и снять ее;
- закрепить корпус установочной коробки на стене двумя винтами через отверстия в задней крышке корпуса, расположенные вне зоны уплотнения;
- ослабив фиксирующее кольцо гермоввода, продеть в него кабель с предварительно зачищенными концами;

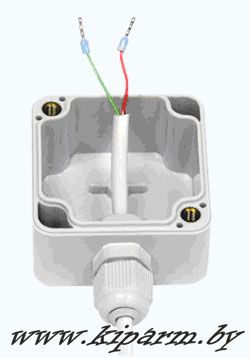

Установочная коробка с кабелем.
- подключить концы кабеля к клеммной колодке на крышке установочной коробки. Вытянуть излишки кабеля из корпуса и плотно закрутить фиксирующее кольцо гермоввода;

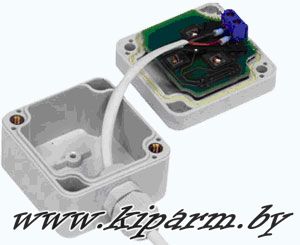

Подключение кабеля к установочной коробке.
- закрыть крышку установочной коробки и зафиксировать ее двумя винтами.
Не допускается совместная прокладка кабеля между преобразователем и вторичным прибором совместно с силовыми цепями.
