ДВ2ТС(М)-5Т-5П-АК / Измерительный преобразователь влажности и температуры для подключения к термогигрометрам ИВА-6Б-К, ИВА-6Б2-К и длительной работы в условиях повышенной влажности (более 90%RH).

Купить датчик влажности и температуры ДВ2ТС(М)-5Т-5П-АК в Республике Беларусь (РБ). Продажа, цена, стоимость на измерительный преобразователь температуры и влажности ДВ2ТСМ-5Т-5П-АК Исполнения 1, 2, 3 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве.
Назначение:

Измерительный преобразователь влажности и температуры ДВ2ТС(М)-5Т-5П-АК предназначен для непрерывного преобразования температуры и относительной влажности воздуха в цифровой выходной сигнал по интерфейсу RS-485 (микроForLine) и протоколу ModBus.

Подключается к термогигрометрам ИВА-6Б-К, ИВА-6Б2-К (ДВ2ТСМ-К), а также к контроллеру Ива-128 (ДВ2ТС-К).

ДВ2ТС(М)-5Т-5П-АК внесен в Государственный реестре средств измерений Республики Беларусь, РФ, Украины и Казахстана.

Области применения:

• контроль влажности в климатических термокамерах;
• аттестация климатических термокамер;
• контроль влажности при сушке древесины, керамики, кирпича;
• метеорологические измерения;
• контроль влажности в теплицах, оранжереях, овощехранилищах, на грибных фермах;
• контроль влажности в неотапливаемых складах, и т.д.

Конструкция:

Измерительный преобразователь ДВ2ТС(М)-5Т-5П-АК содержит измерительный блок, выносной зонд на гибком кабеле длиной 0,5...1.5 м с подогреваемым сенсором влажности и выносной платиновый термопреобразователь сопротивления.

В преобразователе для измерения относительной влажности используется сорбционно-емкостной сенсор. Для измерения температуры используются платиновые термопреобразователи сопротивления.

Сенсор влажности закрыт пористым колпачком из фторопласта для защиты от пыли и аэрозолей и стабилизации теплового режима сенсора.

Сенсор влажности совмещен с платиновым термопреобразователем сопротивления, измеряющим температуру сенсора. При высокой влажности микроконтроллер увеличивает измерительный ток через платиновый термопреобразователь сопротивления, что приводит к повышению температуры сенсора влажности. В результате этого относительная влажность воздуха в точке измерения не превышает 70-85%, что предотвращает дрейф характеристик сенсора при длительном воздействии высокой влажности.

Температура воздуха измеряется отдельным выносным платиновым термопреобразователем сопротивления. Микроконтроллер на основе значений температуры сенсора и измеренной им относительной влажности рассчитывает парциальное давление водяного пара и, затем, на основе известных значений парциального давления и температуры анализируемого воздуха, рассчитывает его относительную влажность.

ВНИМАНИЕ! Не допускается отключать питание термогигрометра при эксплуатации измерительного преобразователя влажности и температуры при относительной влажности выше 85 %! При этом не работает подогрев сенсора влажности и его градуировочная характеристика при длительном нахождении во влажной среде, особенно при повышенной температуре, может изменяться.

Преобразователь имеет цифровой выход (интерфейс RS485 по протоколу ModBus в ДВ2ТС или двухпроводный интерфейс MicroforLan по протоколу ModBus - в ДВ2ТСМ). Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через гермоввод к клеммным колодкам внутри измерительного блока или через влагозащищенный разъем.

В зависимости от области применения преобразователь может поставляться в нескольких конструктивных исполнениях:

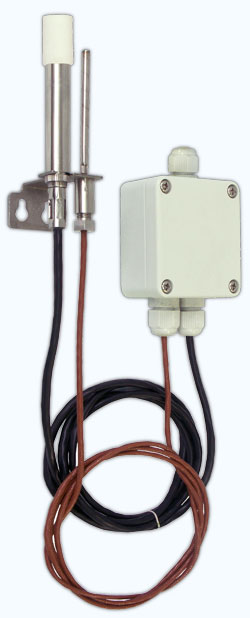

Исполнение 1. Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 1,5 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через гермоввод к клеммным колодкам внутри измерительного блока. Выносные зонды устанавливаются на кронштейне. Это удобно при установке выносных зондов внутри климатической камеры. При этом измерительный блок устанавливается вне климатической камеры.

Измерительный преобразователь влажности и температуры
ДВ2ТС(М)-5Т-5П-АК
Исполнение 1

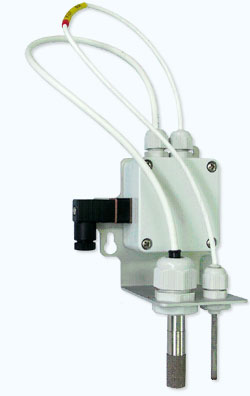

Исполнение 2. Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 0,4 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через влагозащищенный разъем. Преобразователь устанавливается на общий кронштейн с выносными зондами и крепится на стене.

Измерительный преобразователь
влажности и температуры
ДВ2ТС(М)-5Т-5П-АК
Исполнение 2

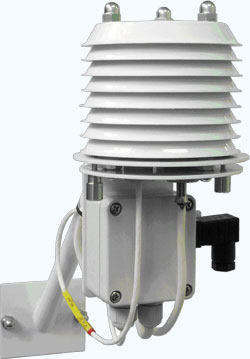

Исполнение 3. Преобразователь с защитным экраном для контроля относительной влажности и температуры в свободной атмосфере. Экран предохраняет измерительный преобразователь от прямых солнечных лучей и дождя. Специальное покрытие устойчиво к воздействию окружающей среды и ультрафиолетовому излучению. Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 0,4 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через влагозащищенный разъем. Преобразователь устанавливается на общий кронштейн с выносными зондами и крепится двумя винтами к кронштейну с экраном. Кронштейн с защитным экраном устанавливается на вертикальной трубе или стене. При техническом обслуживании преобразователь легко отделяется от экрана.

Измерительный преобразователь влажности и температуры
ДВ2ТС(М)-5Т-5П-АК
Исполнение 3

Измерительный преобразователь ДВ2ТСМ-3Т-1П-А-К может быть использован в составе термогигрометра Ива-6Б-К, Ива-6Б2-К, а также в составе многоканальной системы на основе контроллера Ива-128 или непосредственно подключен к персональному компьютеру через преобразователь интерфейса RS485-RS232 или RS485-USB.

Основные технические характеристики:
