ДВ2ТС-Г / Измерительный преобразователь влажности и температуры для систем контроля утечек теплоносителя на атомных электростанциях.

Купить датчик влажности и температуры ДВ2ТС-Г в Республике Беларусь (РБ), Продажа, цена, стоимость, прайс на преобразователь ДВ2ТС-Г в Минске, Бресте, Витебске, Гомеле, Гродно, Могилеве
Назначение:

Измерительный преобразователь влажности и температуры (датчик влажности и температуры) ДВ2ТС-Г предназначен для непрерывного преобразования температуры и относительной влажности воздуха в цифровой выходной сигнал по интерфейсу RS-485 и протоколу ModBus.

ДВ2ТС-Г внесен в Государственный реестр средств измерений Республики Беларусь (РБ), РФ, Казахстана и Украины.

Конструкция:

Преобразователь состоит из измерительного блока и выносного датчика, соединяемых кабелем длиной до 200 м.

В преобразователе для измерения относительной влажности используется сорбционно-емкостной сенсор. Для измерения температуры используется платиновый термопреобразователь сопротивления.

Сенсор влажности и термопреобразователь установлены в цилиндрический корпус выносного датчика и закрыты колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды.

Важнейшей особенностью преобразователя влажности и температуры ДВ2ТС-Г является отсутствие электронных компонентов в выносном датчике, что существенно повышает его устойчивость к радиационным и тепловым воздействиям!

Выносной датчик содержит 7-контактный разъем, 4 контакта которого соединены с платиновым термометром сопротивления (4-х проводная схема подключения), 2 контакта с сенсором влажности и один контакт с корпусом.

Измерительный блок содержит преобразователь "емкость-частота", микроконтроллер, АЦП и управляемый источник тока.

Микроконтроллер осуществляет следующие функции:
• измерение сигнала по каналам влажности и температуры;
• вычисление значений относительной влажности и температуры;
• температурная коррекция значения относительной влажности;
• поддержание заданной температуры чувствительного элемента влажности путем изменения величины измерительного тока, протекающего через платиновый термометр сопротивления;
• поддержка протокола MODBUS.

Выносной датчик и измерительный блок соединяются 4 экранированными кабелями, два из которых могут содержать один провод, два других - двухпроводные, например, витая пара.

Схемотехника преобразователя "емкость-частота" позволяет с высокой точностью измерять емкость сенсора при паразитной емкости соединительного кабеля до 50 нФ. Некоторый сдвиг показаний, возникающий при подключении кабеля, может быть скомпенсирован путем индивидуальной настройки линии с помощью имитатора с известным значением емкости.

Для подключения выносного датчика измерительный блок имеет 8-ми контактную клеммную колодку "Датчик".

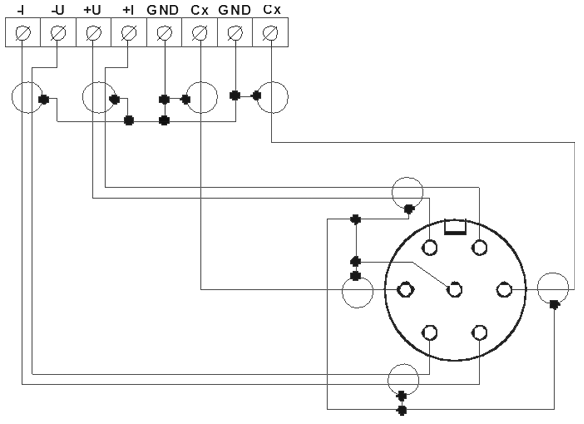

Схема подключения выносного датчика к измерительному блоку показана на рисунке

Линии связи с выносным датчиком гальванически развязаны от цепи питания преобразователя и интерфейса RS485.

Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТС-Г применена технология автокоррекции. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.

Измерительный преобразователь ДВ2ТС-Г имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров влажности. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.

Под влиянием различных внешних воздействий емкость сенсора влажности может незначительно изменяться. При измерении высоких значений относительной влажности сдвиг градуировочной характеристики, например, на 0,5% RH не вызовет значительной ошибки при вычислении значения точки росы. Так при температуре 25°С при RH=20% точка росы газа составляет 0,5°С, при RH=20,5% - 0,84°С, т.е. погрешности 0,5%RH при температуре 25°С и RH=20% соответствует погрешность измерения точки росы 0,34°С.

Значительно худшая ситуация наблюдается при низких значениях относительной влажности. При температуре 25°С и RH=0,1% точка инея газа составляет -51,7°С, при RH=0,6% - минус 36,5°С, т.е. погрешности 0,5%RH при температуре 25°С и RH=0,1% соответствует погрешность измерения точки росы 15,2°С, что совершенно недопустимо.

Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТС-ГМ применена технология автокоррекции, функционирующая следующим образом:
В измерительном преобразователе влажности и температуры ДВ2ТС-ГМ сенсор влажности и платиновый термометр сопротивления Pt100 соединены теплопроводящим клеем, обеспечивающим хороший тепловой контакт между ними. Схема измерения температуры может в широких пределах менять измерительный ток через термометр сопротивления, что позволяет поддерживать заданную температуру сенсора. Микроконтроллер осуществляет расчет величины сдвига градуировочной характеристики и корректирует коэффициенты в памяти измерительного преобразователя.

Процедура "Автокоррекция" осуществляет определение величины сдвига градуировочной характеристики сенсора влажности и ввод ее в память преобразователя влажности, если величина этого сдвига превышает половину предела допустимой погрешности измерения относительной влажности. Основным условием успешного завершения процедуры является стабильность влажности газа в процессе ее выполнения.

Не рекомендуется устанавливать значение RHmax более 10% относительной влажности. Следует иметь в виду, что чем ниже значение влажности, при котором производится автокоррекция, тем ниже погрешность измерения при меньших значениях влажности. Выполнение процедуры автокоррекции занимает около пяти минут. При поверке и юстировке измерительных преобразователей ДВ2ТС-ГМ функция автокоррекции должна быть отключена. Это достигается переводом термогигрометра в "поверочный" режим из программы SNSetup.

Установочные и габаритные размеры выносного датчика и измерительного блока:

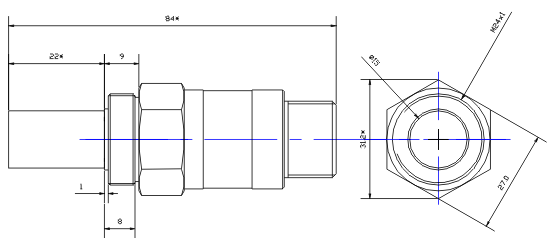

Рис.1. Габаритные размеры выносного датчика.

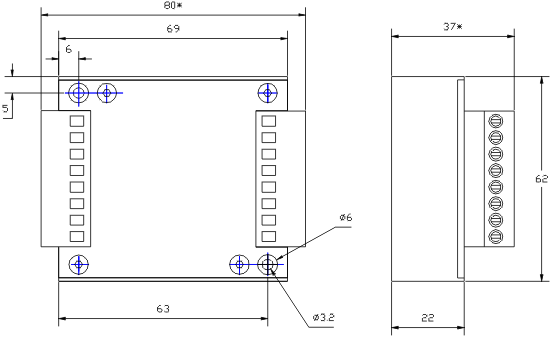

Рис.2. Габаритные размеры измерительного блока.
