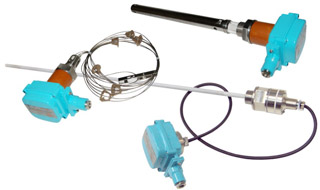

ДУЕ-1-0, ДУЕ-1-ИСБ, ДУЕ-1-В / Датчик уровня емкостной

ДУЕ-1-0, ДУЕ-1-ИСБ, ДУЕ-1-В / Датчик уровня емкостной.






ДУЕ-1, ДУЕ-1-0 - Обыкновенное исполнение без индикации с токовым выходом.

ДУЕ-1-ИСБ - Исполнение с наличием индикации токового выхода и 2 реле.

ДУЕ-1-В - Взрывозащищенное исполнение без индикации с токовым выходом.

Назначение:

Датчики ДУЕ-1 предназначены для измерения, сигнализации уровня электропроводных и неэлектропроводных однородных жидкостей, сохраняющих свои агрегатные состояния в интервале рабочих температур и давлений, в том числе агрессивных и взрывоопасных. Находят применение в системах контроля, регулирования и управления производственными процессами в химической, нефтеперерабатывающей, газотранспортной, электротехнической, нефтяной и других отраслях промышленности.

ДУЕ-1 купить в Республике Беларусь ДУЕ-1-В цена в Минске

Описание:

В состав датчиков входят первичный преобразователь (в дальнейшем — ПП-1), преобразователь измерительный (в дальнейшем — ПИ-1) и барьер искробезопасности (в дальнейшем — барьер)соединенные между собой кабелем длиной до 1000 метров. Выпускаются в следующих исполнениях:

Тип первичного преобразователя (ПП) выбирается в зависимости от свойств измеряемой среды.

Обеспечивает:

  • Непрерывное измерение уровня.
  • Индикация текущего уровня на жидкокристаллическом индикаторе.
  • Контроль уровня по 4 точкам с помощью свободно программируемых реле:
    • задание значения уровня срабатывания;
    • задание режима работы: срабатывание на повышение или понижение уровня относительно заданного значения;
    • каждое реле можно настроить на определенную зону возврата в исходное состояние (эффект гистерезиса).
  • Передачу аналогового унифицированного сигнала 4-20мА пропорционально измеряемому уровню.
  • Световую индикацию релейных сигналов.
  • Передачу информации по каналу RS-485.
  • Архивирование информации с функцией управления периодом архивации (от 1 минуты до 1 суток).
  • Построение систем мониторинга за работой нескольких приборов (до 60шт.) в том числе совместно с уровнемерами ЭХО-5Н.

Достоинства уровнемера ДУЕ-1-0:

  • Программирование диапазона измерения непосредственно с клавиатуры.
  • Программирование скорости реагирования уровнемера на изменение уровня: позволяет увеличивать скорость измерения при несколько худшей точности или наоборот, получить более стабильное и точное значение измерения (до 2мм) при более медленной реакции на изменение уровня.
  • Применяется для контроля уровня во взрывоопасных зонах (модификация ДУЕ-1В-0, вид взрывозащиты «Искробезопасная электрическая цепь 0ExiaIICT5»).
  • Работоспособность при наличии избыточного давления в объекте контроля до 10МПа, температуры среды до 250С°.
  • Оптимальное соотношение цены – качества – функционала для выполнения различных задач.

Применение уровнемеров серии ДУЕ-1 (в зависимости от вида и параметров среды, объекта контроля)

Отрасль / Объект контроля Наименование / вид и параметры среды Модификация уровнемера
Водопроводно-коммунальное хозяйство:
Ёмкости хранения реагентов, щелочей, кислот Реагенты, щёлочи, кислоты под избыточным давлением до 25МПа ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа
ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа
Котельные, Теплоэлектроцентрали:
Ёмкости хранения нефтепродуктов: рабочего или резервного топлива; Маслобаки турбин ТЭЦ Масла, дизельное топливо, печное топливо, керосин, бензин ДУЕ-1В-1-111-КНД-0,4 Ру2,5МПа
ДУЕ-1В-1ИС-111-КНД-0,4 Ру2,5МПа
Барабаны паровых котлов Горячая вода с температурой до 100С° ДУЕ-1-1-111-ПСФ-0,4 Ру2,5МПа
Расширительные ёмкости ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа
Баки запаса питательной воды в деаэраторах
Баки накопления конденсата в деаэраторах
Химическое производство:
Ёмкости, реакторы Серная кислота с концентр. >90%; Щелочи; растворы солей ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа
ДУЕ-1В-1ИС-113-СФ-0,4 Ру2,5МПа
ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа
ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа
Отрасль / Объект контроля Наименование / вид и параметры среды Модификация уровнемера
Транспортировка и хранение газа
Ёмкости хранения одоранта Одорант газа (этилмеркаптан) ДУЕ-1В-1-211-КНД-0,4 Ру10МПа
ДУЕ-1В-1ИС-211-КНД-0,4
Ёмкости хранения газового конденсата Газовый конденсат ДУЕ-1В-1-211-ПСФ-0,4 Ру10МПа
ДУЕ-1В-1ИС-211-ПСФ-0,4 Ру10МПа

Взрывобезопасность по ГОСТ Р 51330.0-99

  • преобразователи первичные ПП-В — 0[Ехiа]IIC;
  • барьер искробезопасности имеет уровень «особовзрывобезопасный» Ехiа/ Ехib;
  • преобразователи измерительные ПИ-1 — предназначены для установки вне взрывоопасных зон;
  • класс защиты по ГОСТ 14254-96;
  • преобразователи первичные ПП — IР54; IР65;
  • преобразователи измерительные ПИ — IP54;
  • барьер искробезопасности – IP30.

Напряжение питания:
(220+22–33 )В, частота (50±1) Гц.

Потребляемая мощность:
Не более 18 ВА, для ДУЕ-1В – не более 1,ВА.

Параметры первичных преобразователей:

Модификация первичного преобразователя Температура измеряемой среды, °С Температура окружающего воздуха, °С Избыточное давление, МПа Верхние пределы измерения, м
ПП-О-111-КНД от минус 60 до плюс 100 от минус 50 до плюс 60 от 0 до 2,5 0,4
0,6
1,0
1,6
2,5
4,0
ПП-О-111-КНД-К
ПП-О-112-КНД 5-250 от минус 50 до плюс 60
ПП-О-112-КНД-К
ПП-О-122-КНД 5-250 от минус 10 до плюс 60
ПП-О-122-КНД-К
ПП-О-211-КНД от минус 60 до плюс 100 от минус 50 до плюс 60 от 2,5 до 10,0
ПП-О-211-КНД-К
ПП-О-212-КНД 5-250 от минус 50 до плюс 60
ПП-О-212-КНД-К
ПП-О-222-КНД 5-250 от минус 50 до плюс 60
ПП-О-222-КНД-К
ПП-О-111-ТНТ от минус 60 до плюс 100 от минус 50 до плюс 60 от 0 до 2,5 2,5
4,0
6,0
10,0
16,0
20,0
25,0
ПП-О-111-ТНТ-К
ПП-О-112-ТНТ 5-250 от минус 50 до плюс 60
ПП-О-112-ТНТ-К
ПП-О-122-ТНТ 5-250 от минус 10 до плюс 60
ПП-О-122-ТНТ-К
ПП-О-211-ТНТ от минус 60 до плюс 100 от минус 50 до плюс 60 от 2,5 до 10,0 2,5
4,0
6,0
10,0
16,0
20,0
25,0
ПП-О-211-ТНТ-К
ПП-О-212-ТНТ 5-250 от минус 50 до плюс 60
ПП-О-212-ТНТ-К
ПП-О-222-ТНТ
5-250 от минус 10 до плюс 60
ПП-О-222-ТНТ-К
ПП-О-113-СФ от минус 60 до плюс 140 от минус 60 до плюс 50 от 0 до 2,5 0,4
0,6
1,0
1,6
ПП-О-111-ПСФ от минус 60 до плюс 100 от минус 50 до плюс 60 от 0 до 2,5 0,4
0,6
1,0
1,6
2,5
ПП-О-112-ПСФ 5-250 от минус 50 до плюс 60
ПП-О-122-ПСФ от минус 10 до плюс 60
ПП-О-211-ПСФ от минус 60 до плюс 100 от минус 50 до плюс 60 от 2,5 до 10,0
ПП-О-212-ПСФ 5-250 от минус 50 до плюс 60
ПП-О-222-ПСФ от минус 10 до плюс 60
ПП-О-111-ПТФ
ПП-О-111-ПОФ
от минус 60 до плюс 100 от минус 50 до плюс 60 от 0 до 2,5 1,6
2,5
4,0
6,0
10,0
16,0
20,0
25,0
ПП-О-112-ПТФ
ПП-О-112-ПОФ
5-250 от минус 50 до плюс 60
ПП-О-122-ПТФ
ПП-О-122-ПОФ
5-250 от минус 10 до плюс 60
ПП-О-211-ПТФ
ПП-О-211-ПОФ
от минус 60 до плюс 100 от минус 50 до плюс 60 от 2,5 до 10,0
ПП-О-212-ПТФ
ПП-О-212-ПОФ
5-250 от минус 50 до плюс 60
ПП-О-222-ПТФ
ПП-О-222-ПОФ
5-250 от минус 10 до плюс 60
ПП-О-416-ПОФС* 0-80 от минус 50 до плюс 60 от 0 до 0,6 0,6
1,0
ПП-О-417-ПОФТ* 110-134
ПП-О-415-КНД
ПП-О-415-КНД-К
от минус 259 до плюс 60 от минус 50 до плюс 60 от 0 до 0,6 1,0
1,6
2,5
4,0
ПП-О-415-КНД-К от минус 259 до плюс 60 от минус 50 до плюс 60 0 0,2
0,4
0,6
ПП-О-415-ТНТ
ПП-О-415-ТНТ-К
от минус 259 до плюс 60 от минус 50 до плюс 60 от 0 до 0,6 6,0
10,0
ПП-О-414-ПСФ* от минус 10 до плюс 40 от минус 10 до плюс 60 0 1,0
ПП-О-424-ПСФ* от минуc 50 до плюс 60
ПП-О-414-ПТФ* 5-250 от минус 50 до плюс 60 0 2,5
4,0
6,0
10,0
20,0
ПП-О-424-ПТФ* от минус 10 до плюс 60
ПП-В-311-ПСФ(И)** от минус 60 до плюс 80 от минус 50 до плюс 60 до 32,0 0,4
0,6
1,0
1,6
2,5
ПП-В-311-ПСФ(И)-Л
ПП-В-311-КНД-К(И)-Л1
ПП-В-311-ПСФ(И)-Л1
от минус 60 до плюс 100 от минус 50 до плюс 60 до 32,0 0,6

Примечания
* Датчики с ПП этих модификаций взрывозащищенного исполнения не имеют.
** Датчики с ПП имеют только взрывозащищенное исполнение.

Нижний и верхний неизмеряемые уровни

Тип ПП Нижний неизмеряемый уровень, мм Верхний неизмеряемый уровень, мм
штуцерное исполнение фланцевое исполнение
ПОФ 20 90 90
ПСФ 80 90 110
ПТФ 80 90 110
СФ 15 50 -
ПОФС 20 85 -
ПОФТ 20 85 -
КНД 40 140 105
КНД-К от 150 до 800* 140 105
ТНТ 120 115 110
ТНТ-К от 150 до 800* 115 110

Масса первичных преобразователей

Модификации Масса кг, не более
со штуцером с фланцем
ПОФ 4,0 7,0
ПСФ 5,0 8,5
ПТФ 6,0 9,5
ТНТ 7,0 10,5
ТНТ-К 9,0 13,0
КНД 11,0 14,0
КНД-К 14,5 16,0
СФ 7,0 -
ПОФС, ПОФТ 5,0 -
ПСФ(И) - 28,0
ПСФ(И)-Л - 8,5
КНД-К(И)-Л1 - 20,5
ПСФ(И)-Л1 - 14,5

Масса преобразователя измерительного ПИ не более — 6,0 кг.

Приведенная погрешность датчика

Верхний предел измерения, м Предел погрешности, %
± 0,5 ±1,0 ±1,5 ±2,5
0,2     + +
0,4     + +
0,6     + +
1,0 + + + +
1,6 + + + +
2,5 + + + +
4,0 + + + +
6,0 + + + +
10,0 + + + +
16,0   + + +
20,0   + + +
25,0   + + +

Примечания
Датчики изготавливаются:

  • с пределом d, равным ±0,5 % модификации КНД-К, ПСФ, ПТФ, их количество по согласованию с заводом-изготовителем;
  • с пределом d, равным ±1,0 % модификации ТНТ для диапазона измерения 4,0 м и более;
  • для измерения уровня криогенных жидкостей только с пределом d, равным ±1,5 %, ±2,5 %;
  • с пределом d, равным ±1,5 %, ±2,5 % модификации ПСФ(И), ПСФ(И)-Л, КНД-К(И)-Л1 и ПСФ(И)-Л1;
  • для измерения водных растворов суперпластификатора с пределом d, равным ±1,5 %, ±2,5 % только модификации ПСФ, ПТФ.

Структура условного обозначения уровнемера ДУЕ-1:

1-2-3-4-5-6-7-8-9-10 - ТУ4214-078-005555-2007 (25-2472.032-87), где

1. Тип датчика:
- «ДУЕ-1-0» - обыкновенное исполнение с блоком индикации и сигнализации (токовый выход 4-20мА,
релейный сигнал в 4-х точках, индикация, RS-485);
- «ДУЕ-11» - обыкновенное исполнение без блока индикации и сигнализации (токовый выход 4-20мА, RS-485)
- «ДУЕ-1В-0» - взрывозащищенное исполнение с блоком индикации и сигнализации (токовый выход 4-20мА,
релейный сигнал в 4-х точках, индикация, RS-485, блок искрозащиты).
2. Избыточное давление:
- «1» - от 0до 2,5 МПа (штуцерное исполнение);
- «2» - от 0 до 10 МПа (фланцевое исполнение);
3. Температура окружающего воздуха:
- «1» - от минус 40 до плюс 60С;
4. Температура измеряемой среды:
- «1» - от минус 60 до плюс 100С;
- «2» - от плюс 5 до плюс 250С;
- «3» - от минус 60 до плюс 140С (ПП-СФ-113 штуцерное исполнение);
5. Модификация первичного преобразователя:
- электропроводные среды: ПОФ (гибкий без усиления); ПТФ (гибкий усиленный тросами);
ПСФ ( жесткий усиленный стержнем), СФ (жесткий стержневой);
- неэлектропроводные среды: КНД (жесткий трубный), ТНТ (гибкий тросовый).
6. Верхний предел измерения:
ПОФ, ПТФ – от 1,6 до 25м; ПСФ – от 0,4 до 2,5м; СФ – от 0,4 до 1,6м;
ТНТ– от 2,5м до 25м; КНД,– от 0,4 до 4,0м.
7. Погрешность в зависимости от верхнего предела измерения: ±0,5; ±1,0; ±1,5; ±2,5% (стандарт 1%).
8. Климатичес
