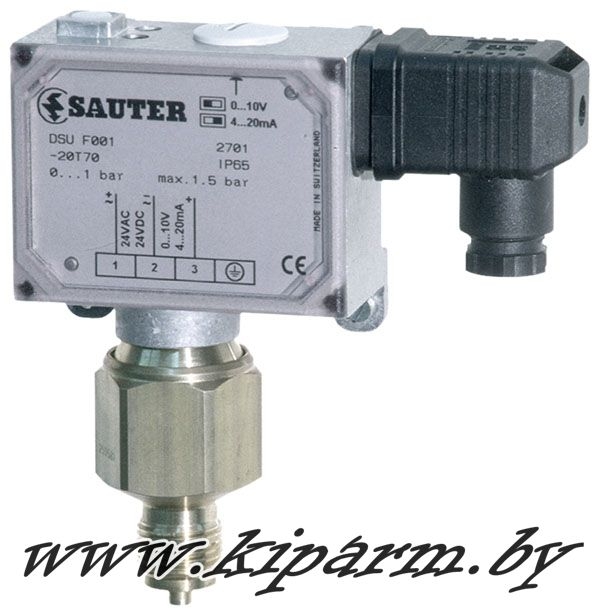

DSU / Датчик давления

DSU / Датчик давления.


Купить датчик давления DSU в Республике Беларусь. DSU 101 F001, DSU 103 F001, DSU 106 F001, DSU 110 F001, DSU 116 F001, DSU 125 F001, DSU 201 F001, DSU 203 F001, DSU 206 F001, DSU 210 F001, DSU 216 F001, DSU 225 F001 цена в Минске, продажа DSU106, DSU110, DSU116 в РБ
Назначение:

Датчик серии DSU предназначен для преобразования давления (относительно атмосферного) в жидкостях, газах и парах в пропорциональный стандартный сигнал величиной 0(2)...10 В или 0(4)...20 мА.

Компактный корпус из легкого металла; монтируется на стены или непосредственно на трубы; прозрачная, противоударная крышка из термопластика; давление воспринимается трубкой Бурдона и индуктивным датчиком перемещения (с использованием электроники SMD); выбор выходных сигналов осуществляется посредством DIP переключателя; давление подводится через штуцер с наружной резьбой, G1/2A. Вмонтированная в корпус затычка с разъемом для кабеля (включена в поставку); Защищен от физического воздействия; для гибкого кабеля с внешним диаметром 6 – 10 мм.

Технические характеристики:

Тип Диапазон
измерения,
бар
Макс. значения
датчиков
Вес, кг
бар оС

Латунный датчик давления для неагрессивных сред

DSU 101 F001

0...1,0 1,5 70 0,6
DSU 103 F001 0...2,5 4 70 0,6
DSU 106 F001 0...6,0 10 70 0,6
DSU 110 F001 0...10 16 70 0,6
DSU 116 F001 0...16 25 70 0,6
DSU 125 F001 0...25 40 70 0,6

Датчик давления из нержавеющей стали для агрессивных сред

DSU 201 F001 0...1,0 1,5 110 0,6
DSU 203 F001 0...2,5 4 110 0,6
DSU 206 F001 0...6,0 10 110 0,6
DSU 210 F001 0...10 16 110 0,6
DSU 216 F001 0...16 25 110 0,6
DSU 225 F001 0...25 40 110 0,6

Напряжение питания: 24 V ~/= ± 20 %, 50...60 Гц
Потребляемая мощность: прибл. 1 VA
Выходной сигнал 1): 0...10 В, нагрузка > 500 Ω, может переключаться на 2...10 В, нагрузка > 500 Ω
Линейность: прибл. 1 %
Гистерезис: прибл. 1 %
Влияние температуры: ~0.03 %/K
Допустимое разряжение: –1 бар
              Тип 101; 103; 106  –0,7 bar
              Тип 201; 203; 206  –0.7 bar
Допуск. темп. окр. среды: –20...70 °C
Степень защиты: IP 65 (EN 60529)
Класс защиты: I (EN 60536)

1) При нагрузке < 500 Ω, датчик автоматически переключается на 0...20 мА (или 4...20 мА). Заводская установка: 0...10 В. Выход защищен от короткого замыкания и перенапряжения до 24 В~.

Аксессуары:

035465 000 - Латунный регулировочный винт для предотвращения скачков давления в газовой среде;
214120 000 - Дроссельный винт для сглаживания скачков давления; нержавеющая сталь;

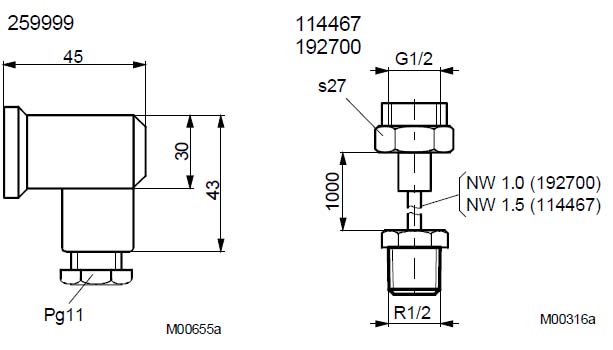

192700 000* - Медная капиллярная трубка, длиной 1 м, для сглаживания скачков давления;
114467 000* - Капиллярная трубка из нержавеющей стали, длиной 1 м, для сглаживания скачков давления;

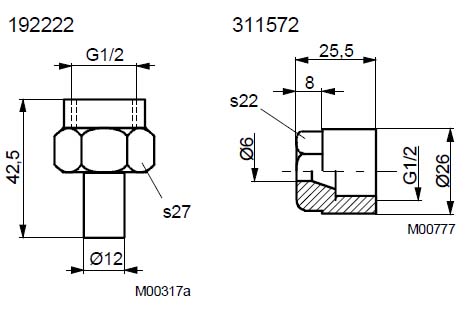

192222 000* - Колпачковая гайка с припаянным разъемом;
311572 000* - Винтовой штуцер для соединения медных трубок Ø 6 мм, латунь;

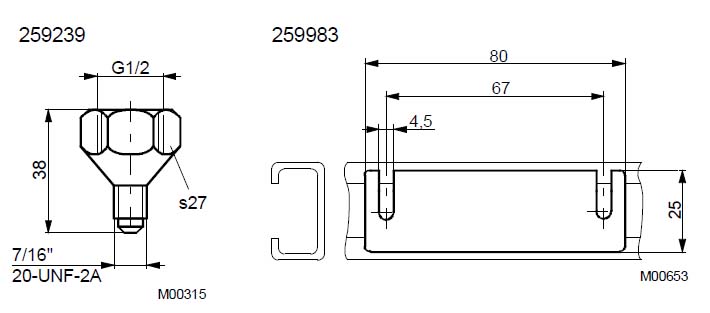

259239 000* - Переходник (G½ на 716" 20-UNF-2A) для медной трубки Ø 6 мм, латунь;
259983 000* - Фиксирующий кронштейн для монтажа на C-образную рейку EN-50022-C20 и C30;

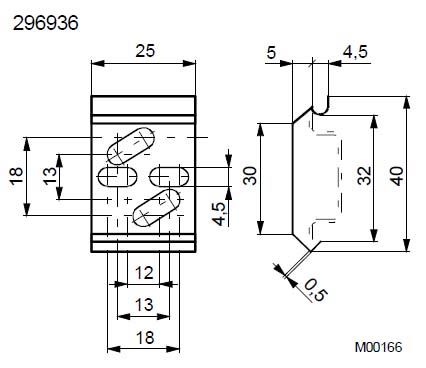

296936 000* - Фиксирующий кронштейн для монтажа на DIN-рейку, 35 × 7,5 или 35×15;

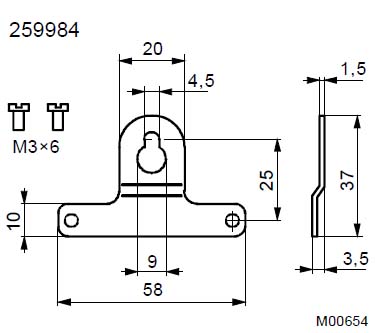

259984 000* - Кронштейн для трехточечной фиксации;

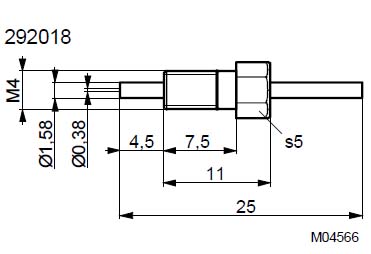

292018 001* - Винт из нержавеющей стали для предотвращения скачков давления в маловязких жидкостях;
*) Чертёж дан под тем же номером.

Примечание: Аксессуары не входят в комплектность поставки и приобретаются за отдельную плату!

DSU. Аксессуары к датчику давления
DSU. Аксессуары к датчику давления
DSU. Аксессуары к датчику давления
DSU. Аксессуары к датчику давления
DSU. Аксессуары к датчику давления
DSU. Аксессуары к датчику давления

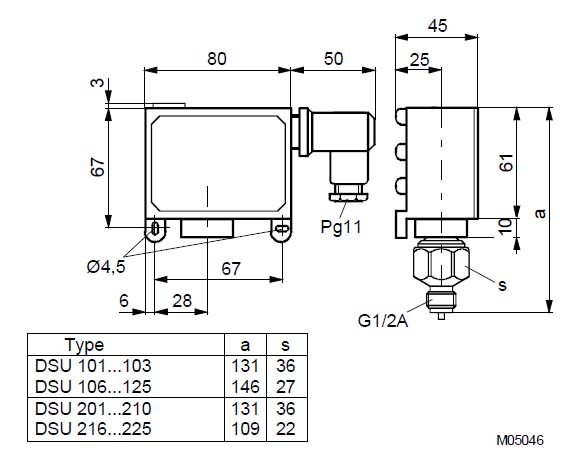

Габаритные размеры:

Датчик давления DSU Габаритные размеры





Сроки поставки: под заказ
