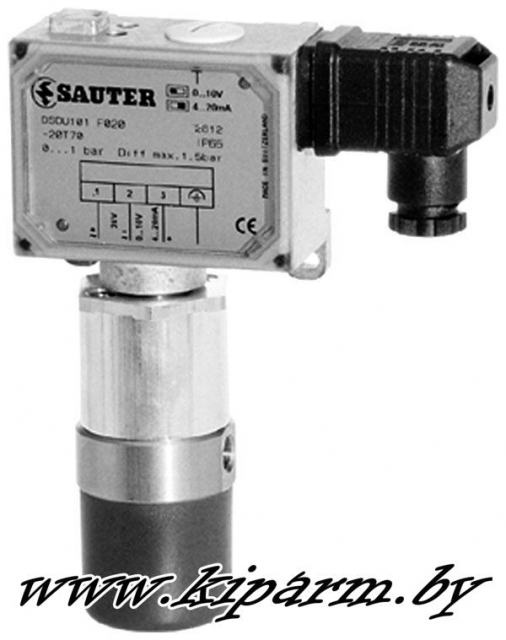

DSDU / Преобразователь разности давлений

DSDU / Преобразователь разности давлений.


Цена на датчик разности давления DSDU 100 F020, DSDU 101 F020, DSDU 103 F020, DSDU 106 F020 в Республике Беларусь. Купить преобразователь разности давления DSDU в Минске. продажа, прайс и стоимость на DSDU100, DSDU101, DSDU103, DSDU106 в рб
Назначение:

Датчик серии DSDU предназначен для преобразования разности давлений в жидких средах, газах и парах в пропорциональный стандартный сигнал 0(2)...10 В или 0(4)...20 мА.

Компактный корпус из легкого металла; для монтажа на стены или непосредственно на трубы; прозрачная, противоударная крышка из термопластика; давление воспринимается трубкой Бурдона из нержавеющей стали и индуктивным датчиком перемещения (с помощью электроники SMD). Выбор выходных сигналов осуществляется посредством DIP переключателя; соприкасающиеся со средой части прибора выполнены из нержавеющей стали. Подача давления по Rp18 с внутренней резьбой. Штуцер с внешней резьбой вмонтирован в корпус. Штуцер внутренней резьбой монтированный к кабелю входит в поставку; Защищен от физического воздействия; для гибкого кабеля с внешним диаметром 6 – 10 мм.

Технические характеристики:

Тип Диапазон
измерения,
Δp
bar
Макс. показания
датчиков
Вес, кг
bar оС
DSDU 100 F020 0...0,5 6 110 0,6
DSDU 101 F020 0...1 6 110 0,6
DSDU 103 F020 0...2,5 6 110 0,6
DSDU 106 F020 0...6 10 110 0,6

Напряжение питания: 24 V ~/= ± 20 %, 50...60 Гц
Потребляемая мощность: прибл. 1 VA
Выходной сигнал 1): 0...10 В, нагрузка > 500 Ω, переключаемый на 2...10 В, нагрузка > 500 Ω
Линейность: прибл. 1 %
Гистерезис: прибл. 1 %
Температурный коэффициент: ~0.03 %/K
Допустимое разряжение: –0,7 бар
Допускаемая температура окружающей среды: –20...70 °C
Степень защиты: IP 65 (EN 60529)
Класс защиты: I (EN 60536)

1) При нагрузке < 500 Ω, датчик автоматически переключается на 0-20 мА (или 4-20 мА). Заводская установка: 0-10 В. Выход защищен от короткого замыкания и перенапряжения до 24 В~.

Принцип работы:

Перепад давления на датчике воздействует на трубку Бурдона, создавая таким образом усилие на преобразовательной пружине. Равнодействующее смещение преобразуется в индуктивном датчике перемещения в стандартный электрический сигнал. Величина выходного сигнала растет пропорционально давлению.

Дополнительные сведения:

Детали, контактирующие со средой, выполнены из нержавеющей стали (материалы № 1.4104 и 1.4541)

Аксессуары:

190403 005* - Латунная муфта с колпачковой гайкой (Serto система), требуется 2 шт.
292110 001 - Два регулировочных винта на Rp 1/8 из нержавеющей стали для сглаживания скачков давления.
296936 000* - Фиксирующий кронштейн для DIN-рейки, согласно EN 50022, 35 × 7.5 или 35 × 15.
259984 000* - Кронштейн для трехточечной фиксации.
*) Чертёж дан под тем же номером.

Примечание: Аксессуары заказываются отдельно. При заказе обязательно указывать номер.

DSDU. Аксессуары к датчику давления

Габаритные размеры:

DSDU. Габаритные размеры преобразователя давления



Сроки поставки: под заказ
