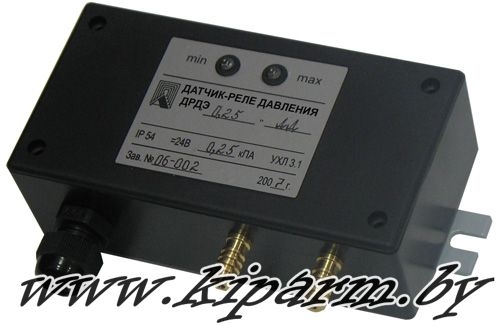

ДРДЭ / Датчики-реле давления электронные.
Купить Датчики-реле давления электронные ДРДЭ в Республике Беларусь, цена, стоимость и прайс на ДРДЭ-0.25-ДД, ДРДЭ-0.5-ДД, ДРДЭ-2.5-ДД, ДРДЭ-10-ДД, ДРДЭ-50-ДД, ДРДЭ-100-ДД, ДРДЭ-0.125-ДИВ, ДРДЭ-0.25-ДИВ
Назначение:
Датчик-реле давления электронный серии ДРДЭ предназначен для индикации и коммутации электрических цепей при выходе действительного значения избыточного, вакуумметрического давления, перепада давлений (модель ДРДЭ-хх-ДД), давления-разрежения (тягонапоромер модель ДРДЭ-хх-ДИВ), за пределы диапазона, задаваемого двумя независимыми уставками.
ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, в системах вентиляции, в системах защиты и сигнализации горелочных устройств и в других отраслях.
Рабочая среда – воздух, природный газ, нейтральные газы.
Особенности:
- Независимость задания пределов 2-я уставками.
- Фильтрация колебаний давлений.
- Большие допустимые перегрузки.
- Высокая точность настройки (гистерезис – 1 % от номинального давления).
- При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.
Исполнения:
|
Модель
|
Рабочий диапазон (уставки)
|
Перегрузка, кПа
|
|
кПа
|
мм. вод. ст.
|
|
ДРДЭ-0,25-ДД
|
0-0,25
|
0-25
|
10
|
|
ДРДЭ-0,5-ДД
|
0-0,5
|
0-50
|
50
|
|
ДРДЭ-2,5-ДД
|
0-2,5
|
0-250
|
50
|
|
ДРДЭ-10-ДД
|
0-10
|
0-1000
|
100
|
|
ДРДЭ-50-ДД
|
0-50
|
0-5000
|
250
|
|
ДРДЭ-100-ДД
|
0-100
|
0-10000
|
250
|
|
ДРДЭ-0,125-ДИВ
|
±0,125
|
±12,5
|
10
|
|
ДРДЭ-0,25-ДИВ
|
±0,25
|
±25
|
10
|
Технические характеристики:
|
Предел допустимой основной погрешности, %
|
± 1
|
|
Гистерезис (прямой-обратный ход), не более, %
|
1
|
|
Пределы перенастройки, %
|
от 5 до 100
|
|
Выходные сигналы
|
переключающиеся «сухие» (беспотенциальные) контакты электромагнитного реле
|
|
Допустимый ток на контактах выходных реле при напряжении ~220В частотой 50 Гц и 30В постоянного тока, не более А
|
2
|
|
Время срабатывания реле, не более, с
|
2
|
|
Напряжение питания, (постоянный или переменный ток), В:
|
24
|
|
Допустимая перегрузка выходов – «сухой контакт»
|
≈220В, 1А; =30В, 2 А
|
|
Быстродействие, с . не более
|
1
|
|
Климатическое исполнение
|
УХЛ3.1.
|
|
Рабочая температура окружающей среды, °С
|
от – 40 до +60
|
|
Степень защиты
|
IP54
|
|
Габаритные размеры, мм: длина х ширина х высота
|
160 х 94 х 44
|
|
Масса, кг, не более
|
0,3
|
Габаритные и установочные размеры / Схема внешних подключений:
Элементы индикации и управления:
- индикатор max, срабатывания реле при достижении максимального уровня давления;
- индикатор min, срабатывания реле при достижении минимального уровня давления;
- резистор max и min, установки пределов срабатывания;
- схема контактов реле на съемной лицевой панели прибора;
Выходной сигнал – две пары переключающихся «сухих» контактов электромагнитного реле. Одна пара срабатывает при достижении верхнего предела давления, другая пара – при достижении нижнего предела давления.
При стандартной настройке: соотношение уставок Р2>Р1
|
Давление Р
|
Уставка
Р1 «min»
|
Уставка
Р2 «max»
|
Состояние реле К2
|
Состояние реле К1
|
|
Р < P1
|
Р1
|
Р2
|
Включено*
|
Отключено
|
|
Р1 < Р < P2
|
Р1
|
Р2
|
Отключено
|
Отключено
|
|
Р > P2
|
Р1
|
Р2
|
Отключено
|
Включено**
|
Пример обозначения при заказе:
Реле перепада давления ДРДЭ-0.25
Сроки поставки: наличие уточняйте
◄
