Назначение:
Датчики-реле ДН-2,5 , ДН-6, ДН-40, ДТ-2,5 , ДТ-40, ДД-0,25 , ДД-1,6 , ДПН-2,5 , ДНТ-1 изготовленные по ТУ 25-02.160217-83 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного и вакуумметрического давления, а также разности давлений.
В зависимости от величины контролируемого давления датчики-реле подразделяются на:
датчики-реле напора - ДН-2,5; ДН-6; ДН-40.
датчики-реле тяги - ДТ-2,5; ДТ-40.
датчики-реле давления - ДД-0,25; ДД-1,6.
датчики-реле перепада напора - ДПН-2,5.
датчики-реле напора и тяги - ДНТ-1.
Основные технические характеристики:
Контролируемая среда – воздух, газы и жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.
Датчики-реле предназначены для работы в условиях:
- температура окружающей среды от -30 до +50о С;
- относительная влажность (95±3)% при температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
|
Величина зоны возврата, % от верхнего предела уставки (кроме ДНТ-1),
Не более
Для ДНТ-1
|
10
25
|
|
Коммутируемая мощность
Переменного тока, В*А
Постоянного тока, Вт
|
300
70
|
|
Напряжение переменного тока, В до
Постоянного, В
|
250
30
|
|
Тип
|
Пределы уставок
|
Давление перегрузки
|
Габаритные размеры, мм не более
|
Масса кг, не более
|
Аналог из серии ДЕ57, ДЭМ
|
|
D
|
H
|
|
ДН-2,5
|
0,04-2,5 кПа
|
10 кПа
|
235
|
180
|
1,9
|
|
|
4-250 кгс/м²
|
1000 кгс/м²
|
|
ДН-6
|
0,6-6 кПа
|
18 кПа
|
235
|
180
|
1,9
|
|
|
60-600 кгс/м²
|
1800 кгс/м²
|
|
ДН-40
|
0,4-40 кПа
|
80 кПа
|
55
|
160
|
0,6
|
|
|
40-4000 кгс/м²
|
8000 кгс/м²
|
|
|
ДТ-2,5
|
0,04-2,5 кПа
|
10 кПа
|
235
|
180
|
1,9
|
|
|
4-250 кгс/м²
|
1000 кгс/м²
|
|
ДТ-40
|
0,4-40 кПа
|
80 кПа
|
55
|
160
|
0,6
|
|
|
40-4000 кгс/м²
|
8000 кгс/м²
|
|
|
ДД-0,25
|
0-0,25 МПа
|
0,35 МПа
|
55
|
160
|
0,6
|
|
|
0-2,5 кгс/см²
|
3,5 кгс/см²
|
|
ДД-1,6
|
0,2-1,6 МПа
|
2 МПа
|
55
|
160
|
0,6
|
|
|
2-16 кгс/см²
|
20 кгс/см²
|
|
|
ДПН-2,5
|
0,1-2,5 кПа
|
10 кПа
|
235
|
165
|
1,9
|
|
|
10-250 кгс/м²
|
1000 кгс/м²
|
|
ДНТ-1
|
0,1-0-1,0 кПа
|
10 кПа
|
235
|
180
|
1,9
|
|
|
10-0-100 кгс/м²
|
1000 кгс/м²
|
Монтаж датчиков реле:
Датчик-реле на объекте устанавливается в вертикальном положении штуцером вниз.
Присоединение датчиков-реле ДН-40, ДТ-40, ДД-0,25, ДД-1,6 производить с помощью штуцера М 12×1,5. В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди.
Подвод контролируемой среды рекомендуется производить медной или стальной трубками Ø10×1.
Фотографии приборов:

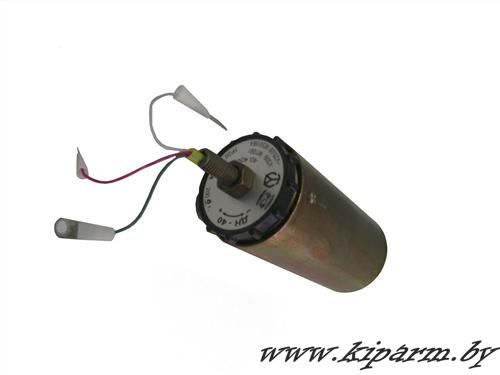

Датчик-реле давления ДН-40.
купить ДН-40 в РБ, цена ДТ-40 в минске, купить ДД-0,25 минск, ДД-1,6 цена РБ

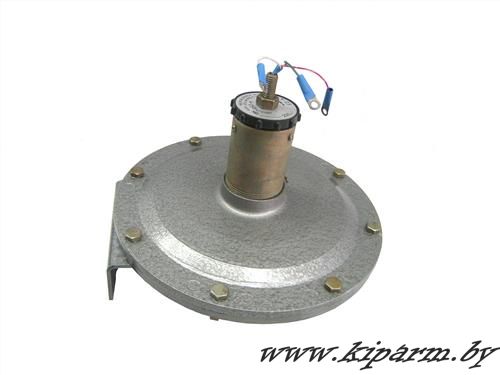

Датчик-реле давления ДТ-2,5.
Пример оформления заказа:
Датчик-реле напора с пределами устовок 0,04-2,5 кПа: "Датчик реле напора ДН-2,5"
Сроки поставки: в наличии
◄
