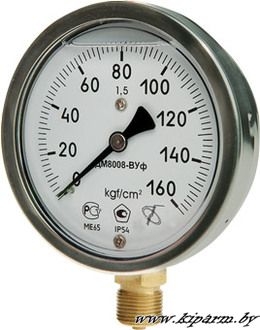

ДМ8008-Вуф, ДА8008-Вуф, ДВ8008-Вуф / Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые

ДМ8008-Вуф, ДА8008-Вуф, ДВ8008-Вуф / Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые.


Назначение:

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8008-Вуф, ДА8008-Вуф, ДВ8008-Вуф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в т.ч. кислорода, хладона.

Технические характеристики:
Температура окружающего воздуха: от -50 до +60 оС
Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15150-69
Диаметр корпуса: 110 мм
Резьба штуцера: М20х1,5
Виброзащищенность: группа V4 по ГОСТ 12997-84
Класс точности: 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
Степень защиты приборов: IP54
Средний срок службы: 10 лет
Масса не более: 0,7 кг
Материал корпуса: нержавеющая сталь
Стекло: органическое
Штуцер, трубчатая пружина: латунь, бронза
Трибко-секторный механизм: бронза, латунь, нержавеющая сталь
Циферблат: алюминиевый сплав, окрашенный в белый цвет

Пределы измерений:
ДМ8008-Вуф от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа
ДА8008-Вуф от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа
ДВ8008-Вуф от -0,1 до 0 МПа

Варианты исполнения корпуса:
 ДМ8008-Вуф, ДА8008-Вуф, ДВ8008-Вуф. Варианты исполнения корпуса
Чертежи:

Чертеж

Как это работает:
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:

* на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
* на пределы свыше 100 кгс/м2 - полуторавитковая пружина.
Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале.

Приборы устойчивы к воздействию вибрации в диапазоне частот от 5 до 120 Гц с амплитудой смещения 0,15 мм и ускорением 19,6 м/с2, заполняются демпфирующей жидкостью ПМС-300.

Пример заказа:






Сроки поставки: под заказ (15-30 дней)
