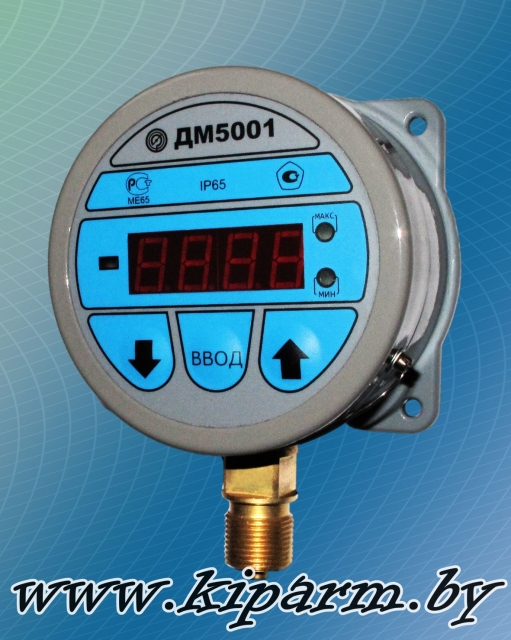

ДМ5001 / Манометр, вакуумметр, мановакуумметр цифровой.

купить манометр цифровой ДМ5001 в Республике Беларусь, цена на цифровой манометр с токовым выходом ДМ5001Е в Минске, стоимость на цифровой манометр сигнализирующий ДМ5001Г в РБ
Назначение:

Манометры цифровые ДМ5001 предназначены для измерения и непрерывного преобразования значения избыточного и вакуумметрического давлений неагрессивных сред в электрический унифицированный выходной сигнал с отображением информации о давлении на цифровом табло, а так же для управления внешними электрическими цепями в системах автоматического контроля.

Функциональные назначения приборов:

Цифровая индикация текущего значения давления и преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал, дополнительная опция - сигнализация повышения или понижения установленных границ давления.
Приборы могут иметь стандартный цифровой интерфейс RS-232.

Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.

Основные технические характеристики:

Модификация:

        ДМ5001Е - цифровой манометр с токовым выходом
        ДМ5001Г - цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями.

Диапазоны показаний приборов (в кгс/см2):
        ДМ5001 - от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
        ДМ5001 - от -1 до 0 кгс/см2
        ДМ5001 - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2

Диапазоны показаний приборов (в кПа и МПа):
        ДМ5001 - от 0 до 60 кПа; 100 кПа; 160 кПа; 250 кПа; 400 кПа; 600 кПа; 1 МПа; 1,6 МПа; 2,5 МПа; 4 МПа; 6 МПа; 10 МПа; 16 МПа; 25 МПа; 40 МПа; 60 МПа; 100 МПа; 160 МПа
        ДМ5001 - от -100 до 0 кПа
        ДМ5001 - от -100 до 60 кПа; 150 кПа; 300 кПа; 500 кПа; от -0,1 до 0,9 МПа; 1,5 МПа; 2,4 МПа
        По заказу приборы поставляются в единицах измерения кгс/см2, кПа, МПа.

    Диаметр корпуса - 100 мм
    Предел допускаемой основной погрешности: ± 1%
    Степень защиты - IP65
    Масса приборов - не более 1,2 кг
    Средний срок службы - 8 лет
    Материал корпуса: алюминиевый сплав, держатель - латунь
    По устойчивости к климатическим воздействиям приборы имеют исполнение У2 по ГОСТ 15150-69 (но для работы при температуре от -40 до +50 °С), Т2 (от минус 10 до плюс 60)
    Приборы выдерживают воздействие вибрации в диапазоне частот от 10 до 55 Гц с амплитудой 0,35 мм (группа N2 по ГОСТ 12997-84)
    Резьба присоединительного штуцера:
        -//- - по умолчанию метрическая резьба М20х1,5-8g
        G1/2-B - по заказу дюймовая резьба

Электротехнические параметры:

    Выходной сигнал – постоянный ток
        05 - выходной сигнал – постоянный ток: 0-5 мА
        42 - выходной сигнал – постоянный ток: 4-20 мА
    Сопротивление нагрузки приборов (линия связи - трёхпроводная):
        с выходным сигналом 4-20 мА - не более 600 Ом
        с выходным сигналом 0-5 мА - не более 2500 Ом
    Напряжение питания 24 В или 36 В
    Потребляемая мощность приборов не более: 3,6 ВА

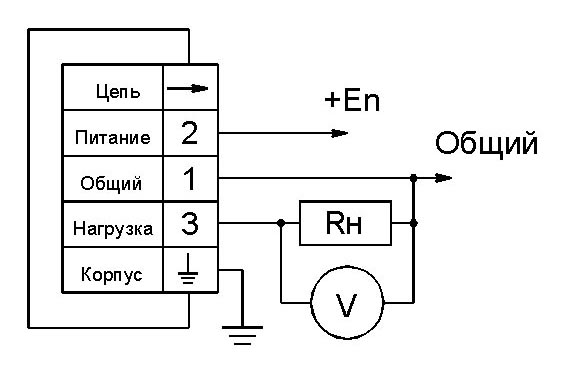

Схема подключения прибора с унифицированным токовым выходом:

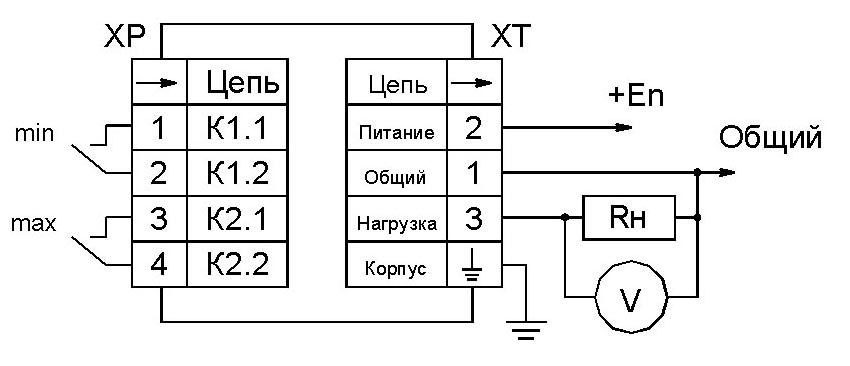

Схема подключения прибора с унифицированным токовым выходом и сигнализирующим устройством:



Параметры сигнализирующего устройства для ДМ5001Г:

    Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
        III - два размыкающих контакта
        IV - два замыкающих контакта
        V - один контакт размыкающий, другой замыкающий
        VI - один контакт замыкающий, другой размыкающий
    Максимальное значение тока управления: 1А
    Максимальное значение напряжения управления: 250 В – переменного тока; 30 В – постоянного тока

Поверка приборов:

    Поверка
        -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
        ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".

Пломбировка:

        Пл - по умолчанию приборы поставляются опломбированными.
    Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 и МИ 1997-89.
    Межповерочный интервал – 1 год.

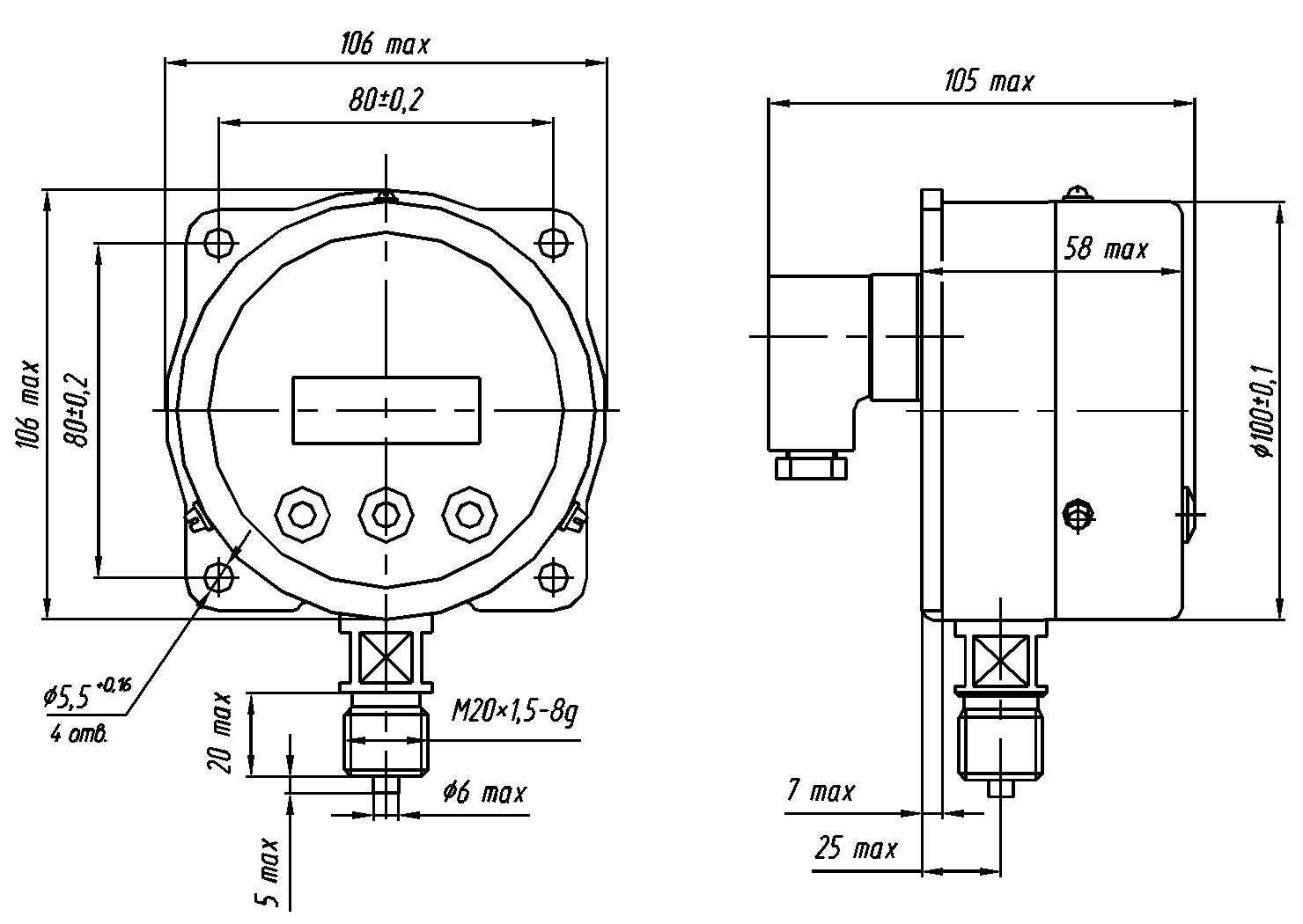

Чертежи:

ДМ5001 - радиальное расположение штуцера с задним фланцем

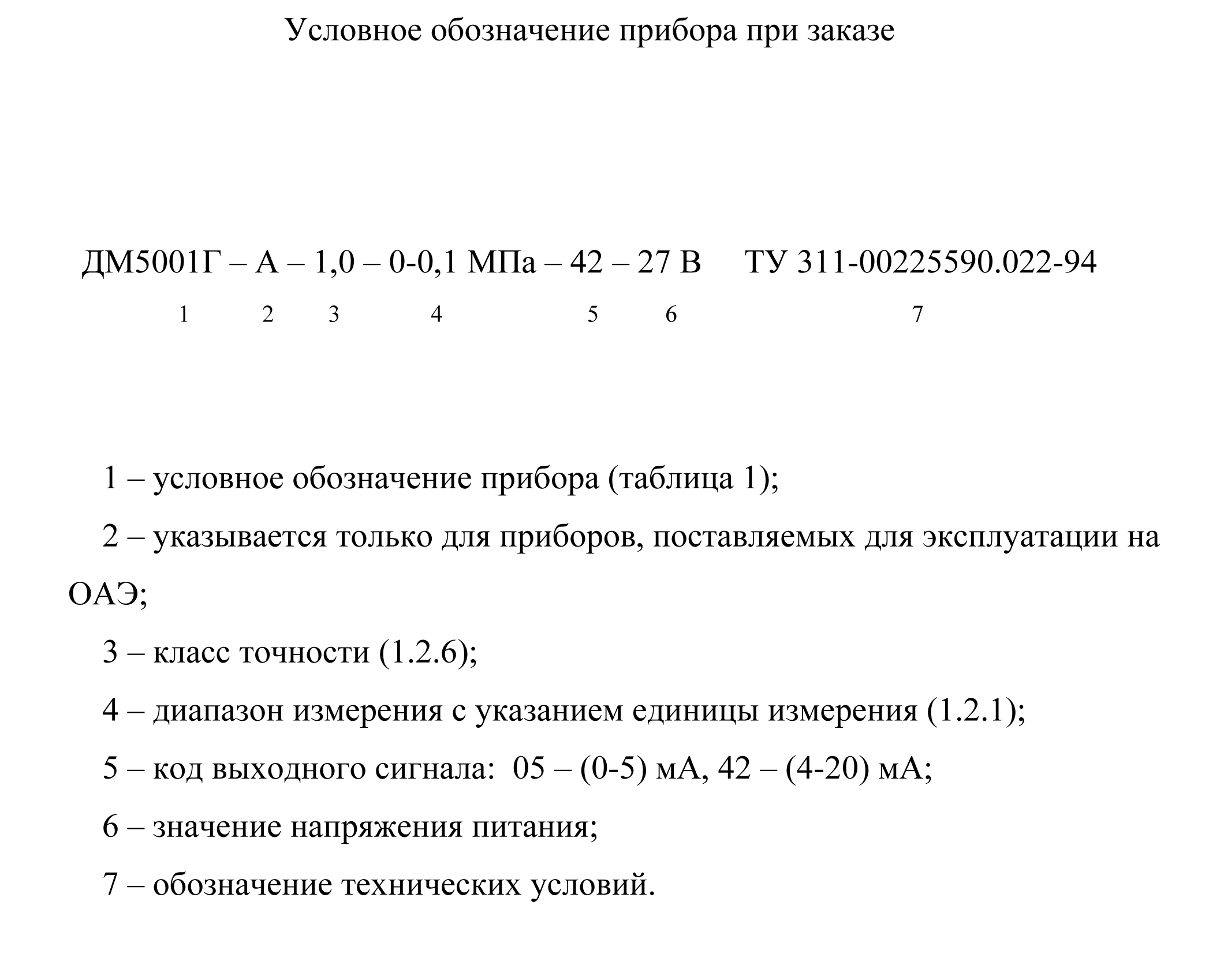

Примеры записи обозначения приборов при заказе:

Класс точности приборов 1.0.По требованию заказчика приборы могут изготавливаться класса точности 0,5.
