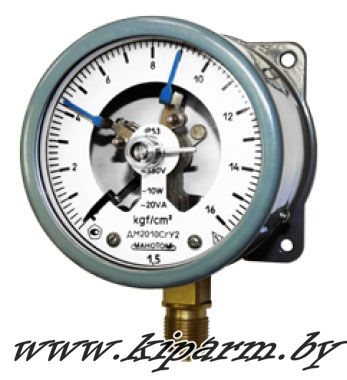

ДМ2010Сг, ДВ2010Сг, ДА2010Сг / Манометры, вакуумметры и мановакуумметры показывающие электроконтактные (сигнализирующие).

а) по устойчивости к атмосферным воздействиям:
−обыкновенное;
−защищенное от попадания внутрь пыли и воды;
б) по устойчивости к воздействию агрессивных сред:
− обыкновенное.
Контролируемые среды:
− неагрессивные некристаллизующиеся жидкости, газы и пары, в т.ч.
кислород.
По требованию заказчика приборы могут выпускаются с обезжиренными внутри полостями.

ВНИМАНИЕ! Для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства приборы могут поставляться в комплектации с УРК. Для гашения гидравлического удара и пульсирующего давления - с демпферами.

Основные технические характеристики:

• Диапазоны показаний приборов:
  • ДМ2010Сг - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см²
  • ДМ2010Сг - от 0 до 100; 160; 250; 400 кПа ; от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16, 25, 40, 60, 100, 160 МПа (для рынка Республики Беларусь)

  • ДВ2010Сг - от -1 до 0 кгс/см²
  • ДВ2010Сг - от -100 до 0 кПа (для рынка Республики Беларусь)
  • ДА2010Сг - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
  • ДА2010Сг - от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа (для рынка Республики Беларусь)
• Диаметр корпуса - 100 мм
• Класс точности приборов - 1,5 (по заказу - 1,0)
• Степень защиты - IP53
• Масса приборов - не более 1,0 кг
• Средний срок службы - 10 лет
• Материалы деталей:
  • корпус - сталь, алюминиевый сплав
  • стекло - литое
  • трубчатая пружина - медный сплав, железо-никелевый сплав*
  • держатель - медный сплав, сталь*
  • механизм - бронза, нержавеющая сталь, сталь 08 кп*
  *детали прибора производятся из разных материалов
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ Р 52931-2008)
• Климатическое исполнение по ГОСТ 15150-69
  • У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
  • Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)
• Измеряемая среда
  • -//- - по умолчанию жидкость, пар, газ, в том числе пропан бутан
  • "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
• Резьба присоединительного штуцера
  • -//- - по умолчанию метрическая резьба М20х1,5-8g
  • G1/2-B - по заказу дюймовая резьба
  • R1/2 - по заказу коническая резьба
• Технологическая черта на шкале
  • -//- - по умолчанию без черты
  • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• Демпфер для гашения пульсирующего давления
  • -//- - по умолчанию приборы поставляются без демпфера до 16 кгс/см² включительно и с демпфером свыше 25 кгс/см² включительно
  • демпфер - по заказу демпфер устанавливается на прибор с любым диапазоном показаний
• Вариант исполнения
  • -//- - по умолчанию исполнение общепромышленное
  • Э - по заказу приборы изготавливаются для поставки на экспорт
  • АЭС - по заказу приборы изготавливаются для поставки на атомные электростанции (АЭС)
• Заводской номер

  • -//-- по умолчанию приборы поставляются без заводского номера
  • Ном.- по заказу приборы изготавливаются с заводским номером

Параметры сигнализирующего устройства для сигнализирующих манометров:

• Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
  • -//- - по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
  • III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
  • IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
  • VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
  При выборе исполнения следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке.
  • МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
• Напряжение внешних коммутируемых цепей:
  • 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
  • 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
• Разрывная мощность контактов для сигнализирующего устройства:
  • со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
  • с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
• Значение коммутируемого тока:
  • для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
  • для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
• Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
  • для сигнализирующего устройства со скользящими контактами ±2,5%
  • для сигнализирующего устройства с магнитным поджатием контактов ±4%
• Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм². Диаметр ввода в разъеме - от 4 до 10 мм.

Поверка приборов:

• Поверка

  • -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004
  • ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
• Межповерочный интервал – 1 год.

Пример оформления заказа:

Манометр электроконтактный показывающий с диапазоном измерения давления 0-600кПа, диаметром корпуса 100 мм, класса точности 1,5, исполнения электроконтатной группой V (общепромышленная), климатического исполения У2 (применимо для РБ), радиальным присоединением с резьбой М20х1,5:

"ДМ2010СгУ2 0-600 кПа, кл.т. 1,5"

Вакуумметр электроконтактный показывающий с диапазоном измерения давления -100-0кПа, диаметром корпуса 100 мм, класса точности 1,5, исполнения электроконтатной группой VI, климатического исполения У2 (применяется для РБ), с радиальным присоединением штуцера и резьбой М20х1,5:

"ДВ2010СгУ2 -100-0 кПа, кл.т 1,5 исп. VI"
